Die positiven Flanken des Referenzimpulses und der Drehzahl F1 erfolgen zum selben
Zeitpunkt. Das Drehzahlsignal F2 ist 90° voreilend gegenüber F1.
10.5

Messen

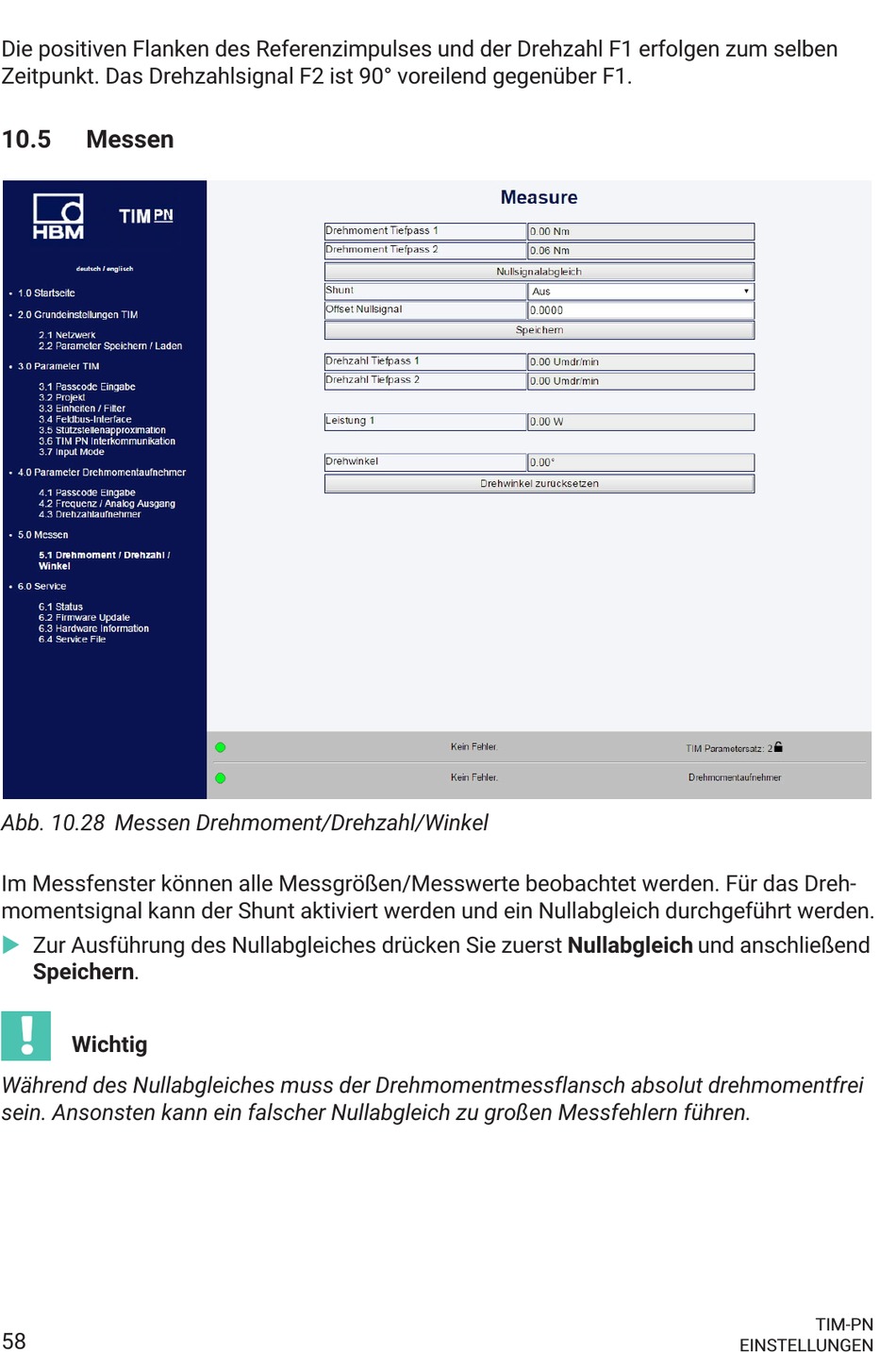

Abb. 10.28 Messen Drehmoment/Drehzahl/Winkel
Im Messfenster können alle Messgrößen/Messwerte beobachtet werden. Für das Dreh­
momentsignal kann der Shunt aktiviert werden und ein Nullabgleich durchgeführt werden.
u
Zur Ausführung des Nullabgleiches drücken Sie zuerst Nullabgleich und anschließend
Speichern.
Wichtig
Während des Nullabgleiches muss der Drehmomentmessflansch absolut drehmomentfrei
sein. Ansonsten kann ein falscher Nullabgleich zu großen Messfehlern führen.
