PROFINET-KONFIGURATION

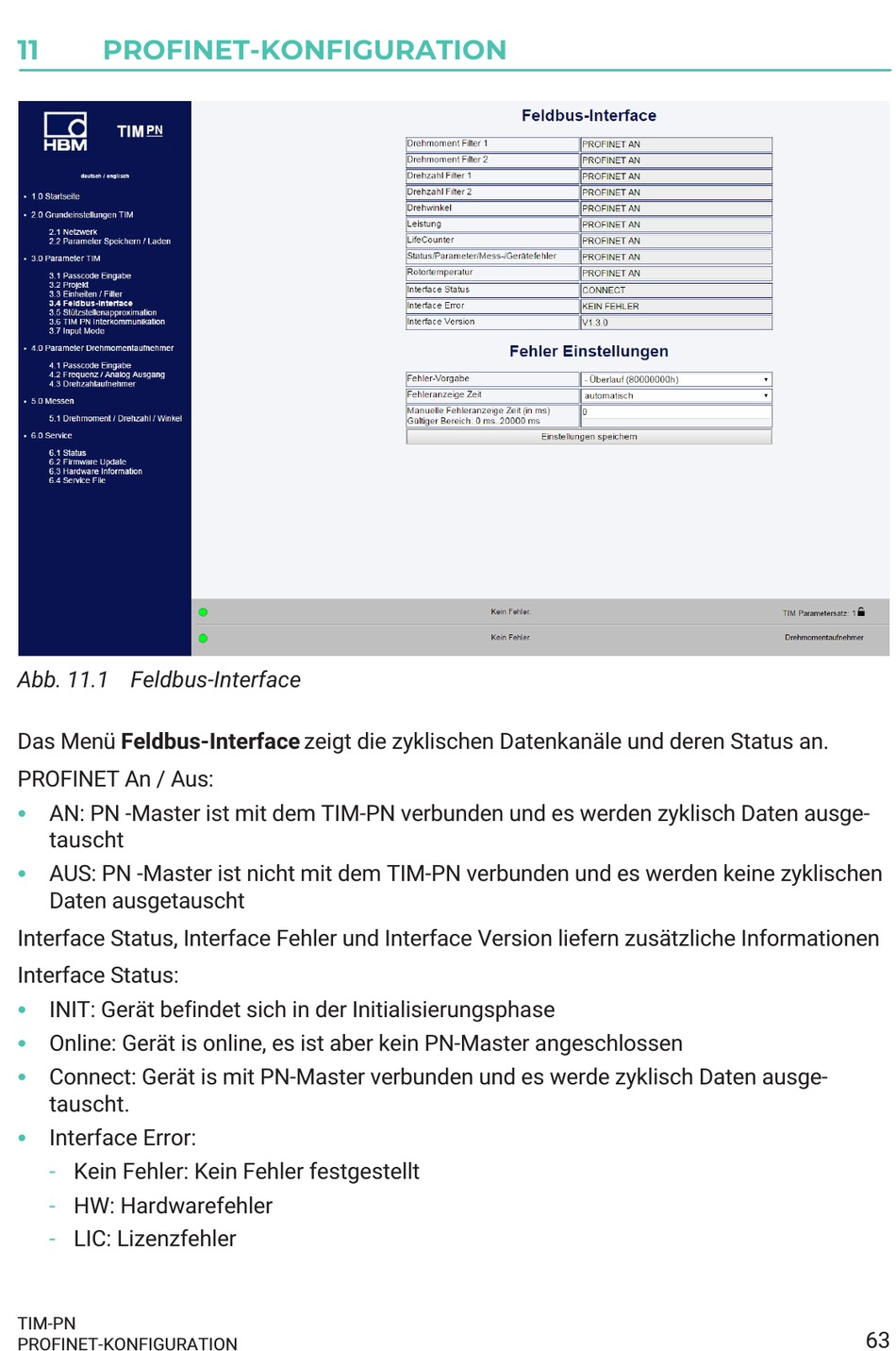

Abb. 11.1 Feldbus-Interface
Das Menü Feldbus-Interface zeigt die zyklischen Datenkanäle und deren Status an.
PROFINET An / Aus:
S
AN: PN -Master ist mit dem TIM-PN verbunden und es werden zyklisch Daten ausge­
tauscht
S
AUS: PN -Master ist nicht mit dem TIM-PN verbunden und es werden keine zyklischen
Daten ausgetauscht
Interface Status, Interface Fehler und Interface Version liefern zusätzliche Informationen
Interface Status:
S
INIT: Gerät befindet sich in der Initialisierungsphase
S
Online: Gerät is online, es ist aber kein PN-Master angeschlossen
S
Connect: Gerät is mit PN-Master verbunden und es werde zyklisch Daten ausge­
tauscht.
S
Interface Error:
- Kein Fehler: Kein Fehler festgestellt
- HW: Hardwarefehler
- LIC: Lizenzfehler
