Ceci permet de raccorder à PROFINET tant le signal de fréquence classique du cou­
plemètre à bride de HBM que le signal numérique TMC avec un front-end (TIM-PN).

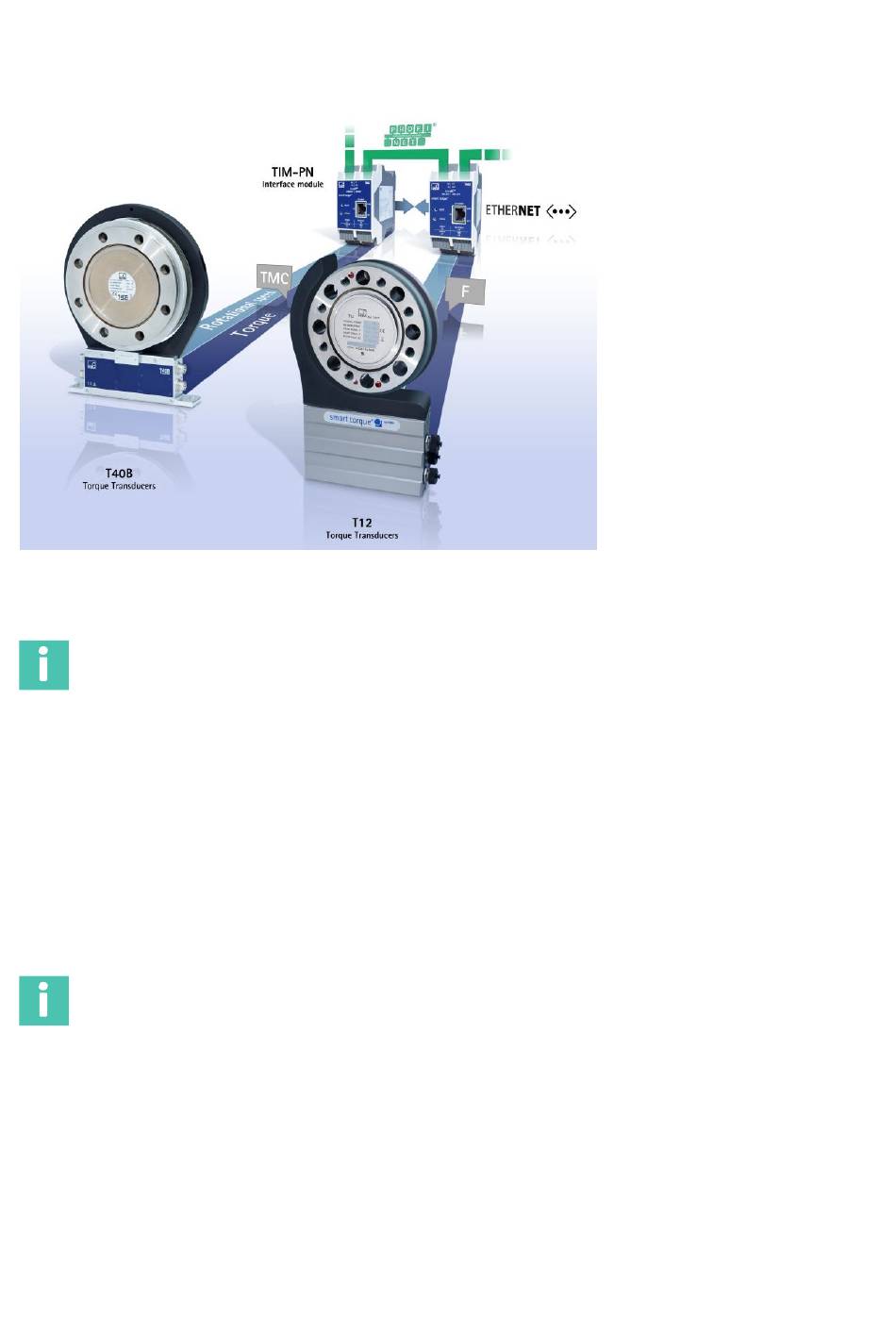

Fig. 10.23 Utilisation de couplemètres avec des interfaces numériques (TMC) et des
signaux de fréquence dans un réseau
Information
Input Mode TMC (Mode d'entrée TMC) : l'intégralité des fonctionnalités de diagnostic est
disponible sur PROFINET, voir le chapitre 11.
Input Mode « Frequency » (Mode d'entrée « Fréquence »): seul le drapeau d'erreur de diag­
nostic Débordement ou valeur non atteinte par les valeurs de mesure ±120 % rapporté au
couple nominal est disponible. Toutes les autres fonctionnalités de diagnostic du couple
ne sont pas disponibles.
En complément, une résolution du signal de shunt via le TIM-PN n'est pas possible lors de
l'utilisation de la sortie de fréquence.
Information
Le mode « Frequenz » (Fréquence) est idéal pour les couplemètres de HBM.
TIM-PN
