AUFBAU UND WIRKUNGSWEISE

TIM-PN
Magnetisch
HBM Drehmomentaufnehmer

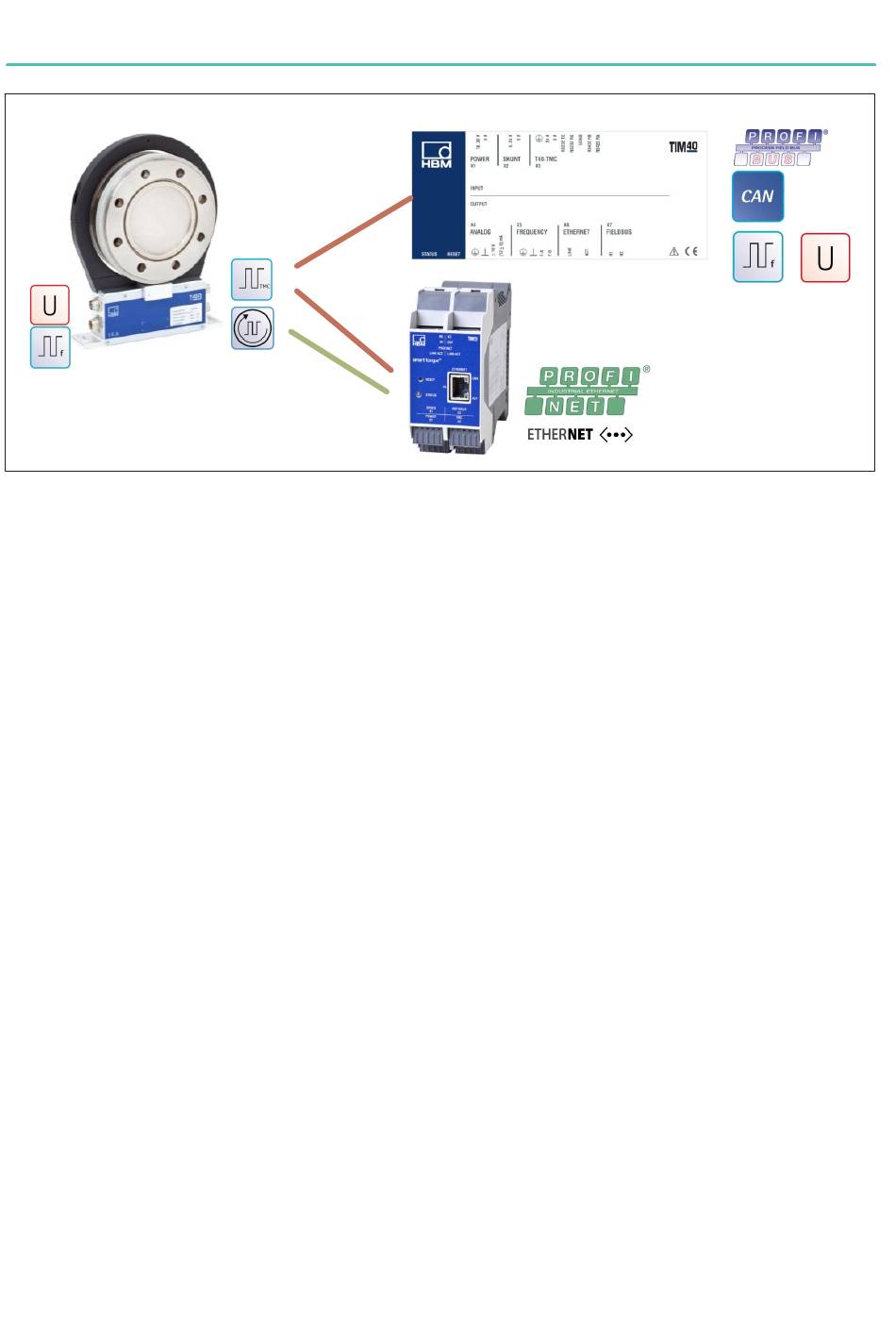

Das Drehmoment-Schnittstellenmodul TIM-PN empfängt den Messdatenstrom des ange­
schlossenen Drehmomentaufnehmers und stellt diesen als skalierte Messwerte auf PRO­
FINET- und einer Ethernetschnittstelle (UDP) bereit. Für alle Signalwege sind zwei ab­
schaltbare digitale Filter vorgesehen. Die Parametrierung Tiefpassfilter erfolgt über die
Ethernet Schnittstelle durch einen integrierten Webserver.
Beim Anschluss des digitalen Signals TMC kann das interne Shuntsignal des angeschlos­
sen Drehmomentaufnehmer, wahlweise durch ein Steuerbit des PROFINET oder über den
Webserver aktiviert werden. Das Shuntsignal bewirkt über eine Verstimmung der
Dehnungsmessstreifen-Brücke im Aufnehmer ein Ausgangssignal, das etwa 50% des
Nennmessbereiches entspricht. Es dient zur Kontrolle des gesamten Signalpfades und
kann dazu vom Anwender aktiviert werden.
Zur Energieversorgung des angeschlossenen Drehmoment wird die Versorgungs­
spannung ohne Schaltungsmaßnahmen weitergegeben.
