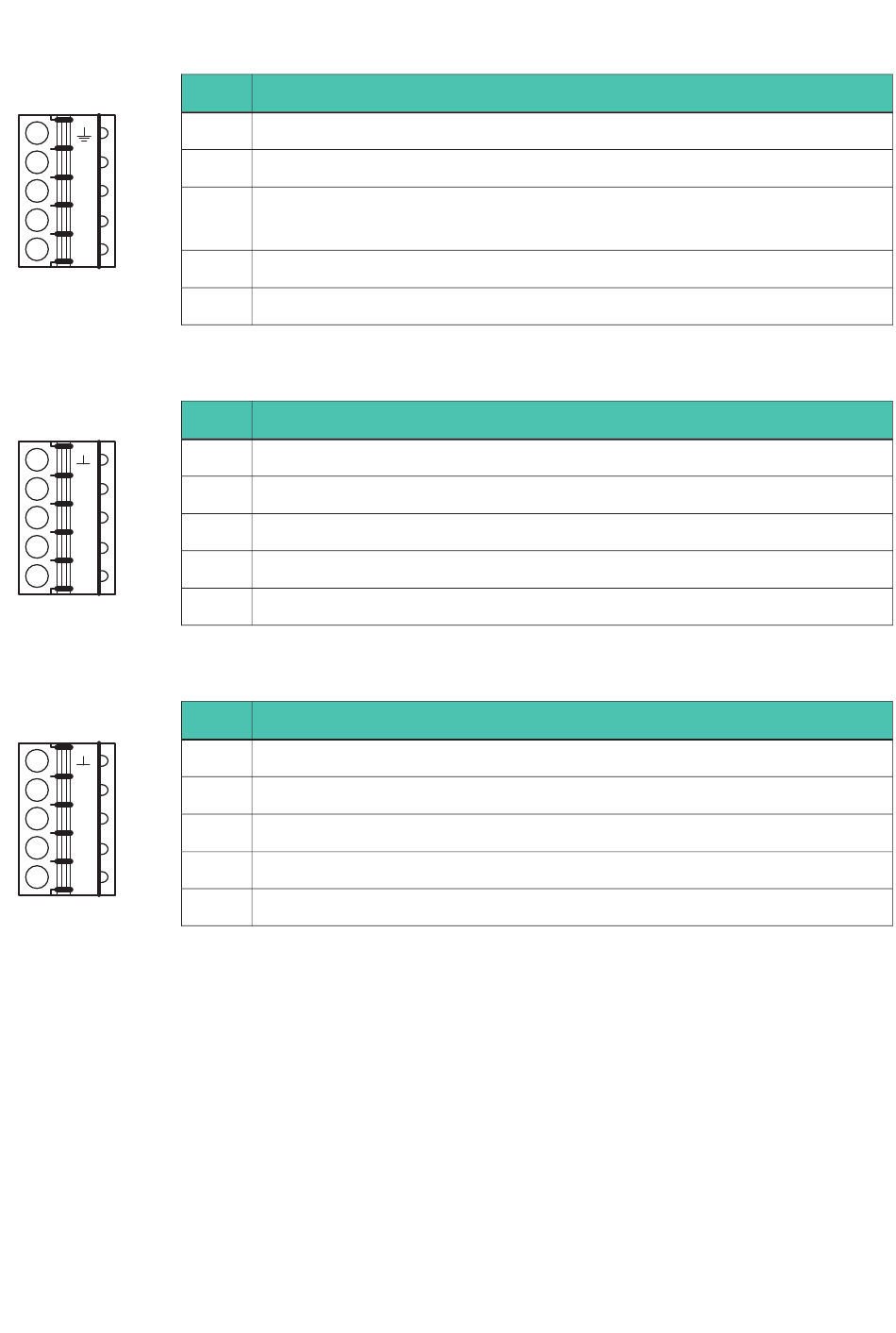

Klemme X3, Drehzahlgeber
+
0
-
+
DO
-
Klemme X4, Drehmomentaufnehmer Frequenz
RA
RB
TX
RX
Klemme X4, Drehmomentaufnehmer TMC
RA
RB
TX
RX
7.4

Versorgungsspannung

Das Modul ist mit einer Schutzkleinspannung (Nennversorgungsspannung 18...30 V DC)
zu betreiben, die üblicherweise einen oder mehrere Verbraucher innerhalb eines Prüf­
standes versorgt.
Soll das Gerät an einem Gleichspannungsnetz betrieben werden, so sind zusätzliche Vor­
kehrungen für die Ableitung von Überspannungen zu treffen.
TIM-PN
ELEKTRISCHER ANSCHLUSS
Pin Belegung
1 Schirm (Drehzahl), mit Erde verbunden
2 +, Referenzsignal (1 Impuls/Umdrehung), 5V, Aderfarbe blau
3 -, Referenzsignal (1 Impuls/Umdrehung), 5V, Aderfarbe
schwarz
4 Reserviert
5 Reserviert
Pin Belegung
1 Messsignal 0V; symmetrisch, Aderfarbe grau
2 RA, Messsignal Drehmoment 5V, Aderfarbe rot
3 RB, Messsignal Drehmoment 5V, Aderfarbe weiß
4 Nicht belegt
5 Nicht belegt
Pin Belegung
1 DGND (digitales GND), Aderfarbe violett
2 RS422-RA, Aderfarbe rot
3 RS422-RB, Aderfarbe weiß
4 RS‐232‐TX, Aderfarbe grau
5 RS‐232‐RX, Aderfarbe grün
