12.3

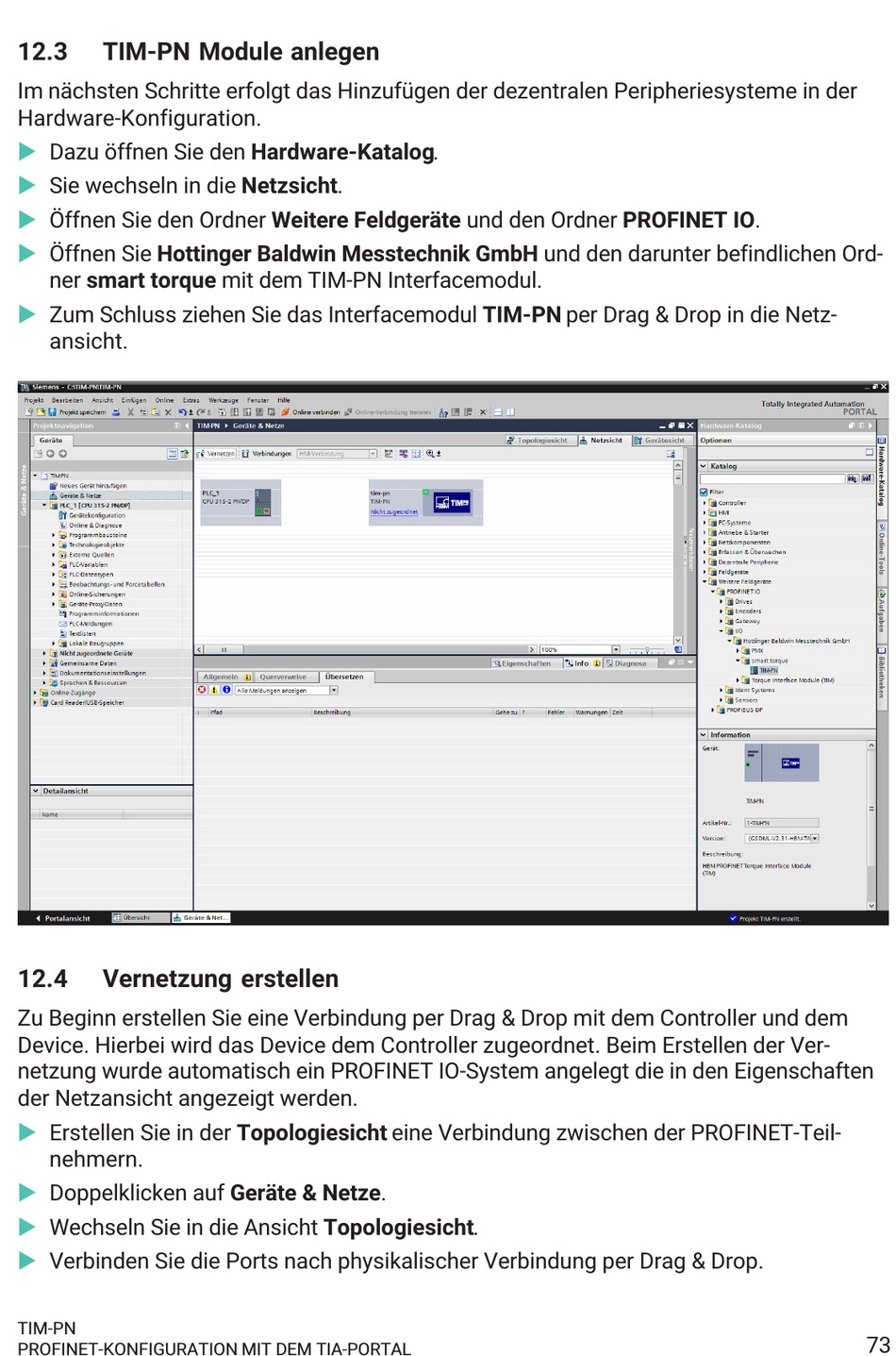

TIM-PN Module anlegen

Im nächsten Schritte erfolgt das Hinzufügen der dezentralen Peripheriesysteme in der
Hardware-Konfiguration.
u
Dazu öffnen Sie den Hardware-Katalog.
u
Sie wechseln in die Netzsicht.
u
Öffnen Sie den Ordner Weitere Feldgeräte und den Ordner PROFINET IO.
u
Öffnen Sie Hottinger Baldwin Messtechnik GmbH und den darunter befindlichen Ord­
ner smart torque mit dem TIM-PN Interfacemodul.
u
Zum Schluss ziehen Sie das Interfacemodul TIM-PN per Drag & Drop in die Netz­
ansicht.
12.4

Vernetzung erstellen

Zu Beginn erstellen Sie eine Verbindung per Drag & Drop mit dem Controller und dem
Device. Hierbei wird das Device dem Controller zugeordnet. Beim Erstellen der Ver­
netzung wurde automatisch ein PROFINET IO-System angelegt die in den Eigenschaften
der Netzansicht angezeigt werden.
u
Erstellen Sie in der Topologiesicht eine Verbindung zwischen der PROFINET-Teil­
nehmern.
u
Doppelklicken auf Geräte & Netze.
u
Wechseln Sie in die Ansicht Topologiesicht.
u
Verbinden Sie die Ports nach physikalischer Verbindung per Drag & Drop.
