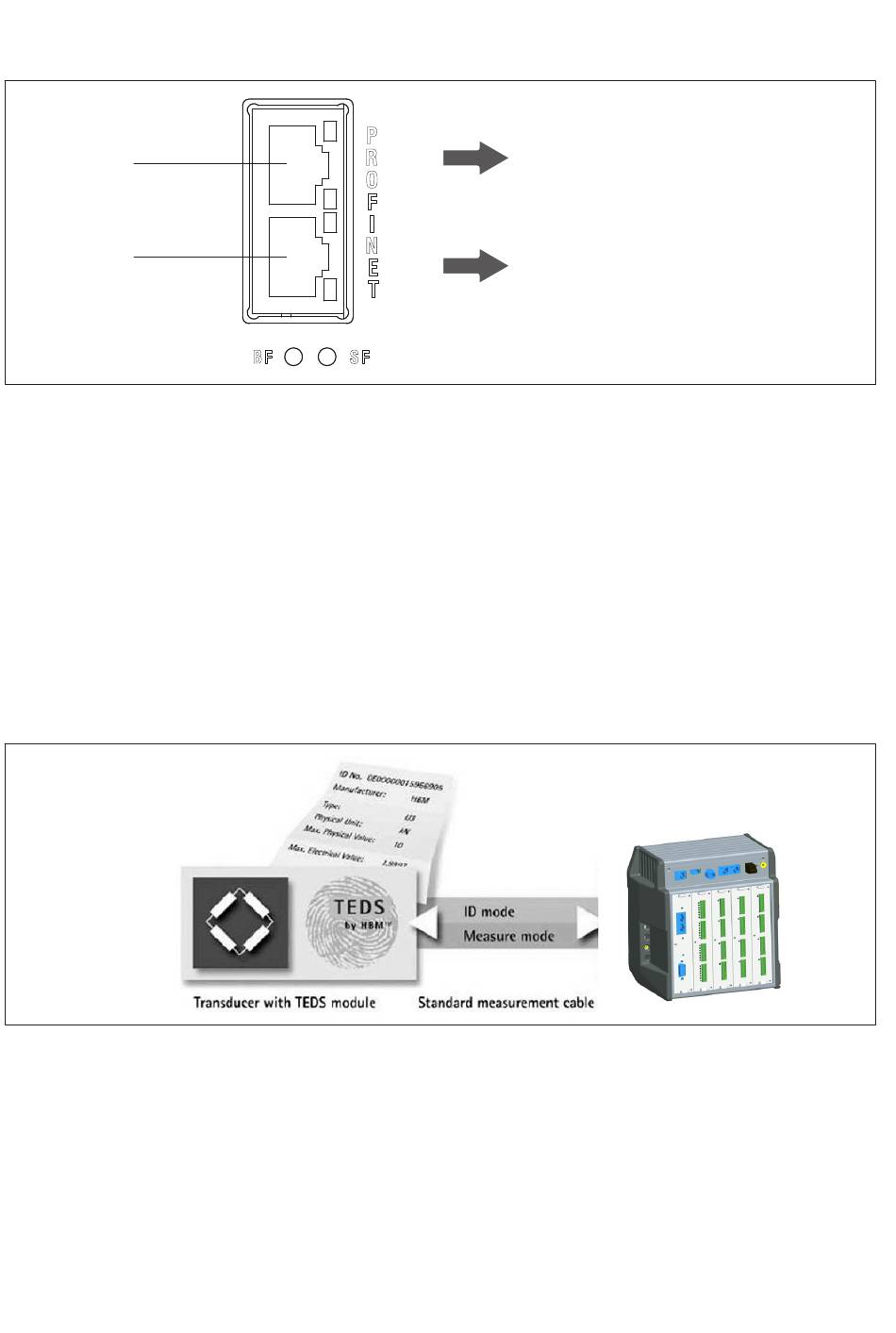

8.6.3 Anschlussbelegung PX01PN PROFINET
Port 2
Port 1
Abb. 8.57 PROFINET
8.7

TEDS-Aufnehmer

8.7.1 TEDS anschließen
TEDS steht für „Transducer Electronic Data Sheet". An das PMX-System können Auf­
nehmer mit elektronischem Datenblatt nach der Norm IEEE 1451.4 angeschlossen
werden, welches das automatische Einstellen des Messverstärkers ermöglicht. Ein
entsprechend ausgestatteter Messverstärker liest die Kenndaten des Aufnehmers
(elektronisches Datenblatt) aus, übersetzt diese in eigene Einstellungen und Sie
können die Messung starten.
Abb. 8.58 PMX mit TEDS-Technologie
Der IEEE-Standard 1451.4 definiert ein allgemein anerkanntes Verfahren, mit dessen
Hilfe Sensoren identifiziert werden können. Identifiziert wird der Sensor über das jewei­
lige Datenblatt, welches in elektronischer Form im Sensor, im Kabel oder im Stecker
1)
Siehe Normenwerk der Nutzerorganisation
126
®
IO-Anschluss nach Norm
1)
®
IO-Feldbusmodul
PROFINET-Geräte oder
PROFINET-Master oder
Switches
1)
ELEKTRISCHE ANSCHLÜSSE PMX
PMX
