Firmware Update - Hbk Tim-Pn Montageanleitung

10.6.2 Firmware Update

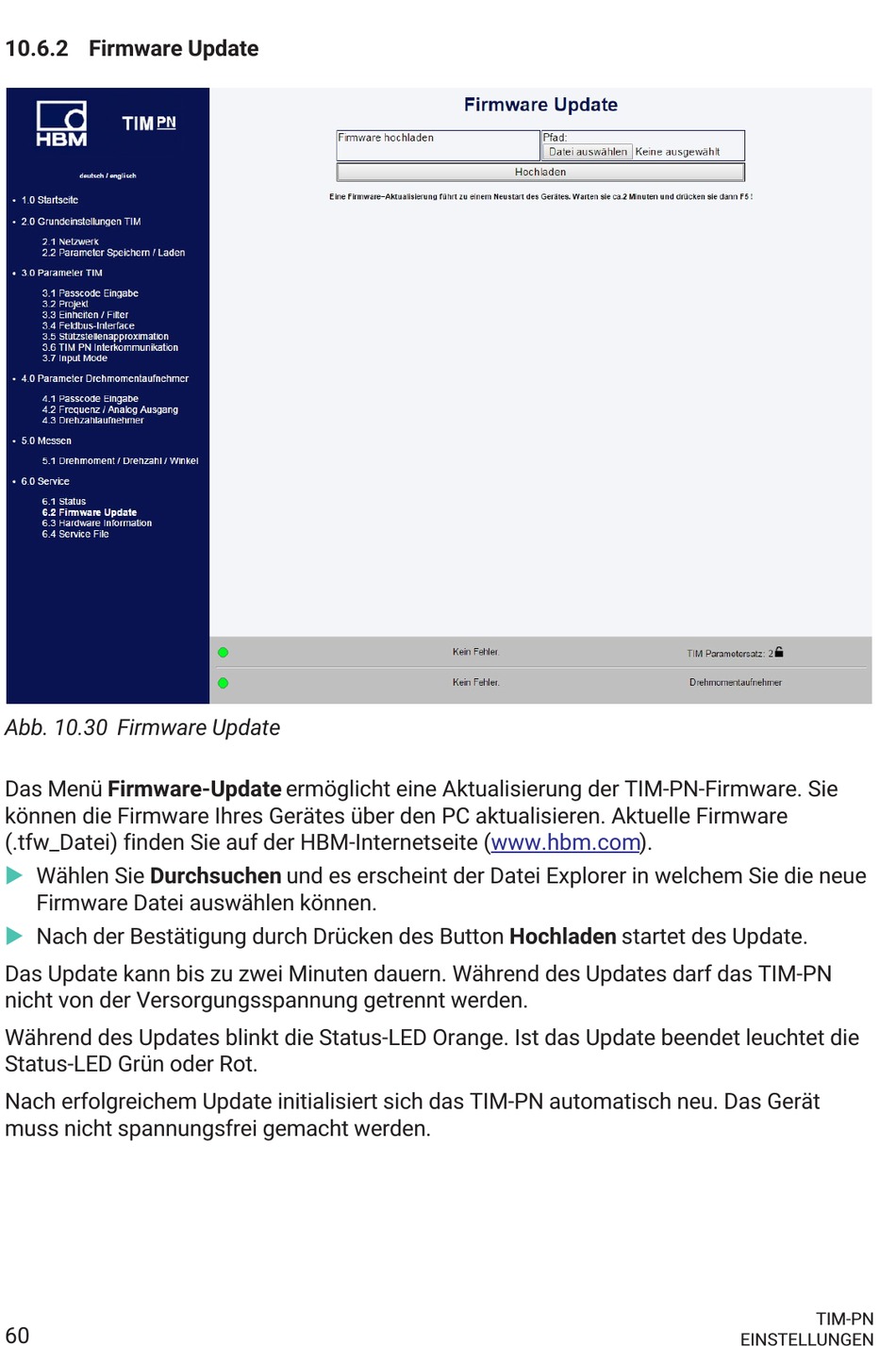

Abb. 10.30 Firmware Update
Das Menü Firmware-Update ermöglicht eine Aktualisierung der TIM-PN-Firmware. Sie
können die Firmware Ihres Gerätes über den PC aktualisieren. Aktuelle Firmware
(.tfw_Datei) finden Sie auf der HBM-Internetseite (www.hbm.com).
u
Wählen Sie Durchsuchen und es erscheint der Datei Explorer in welchem Sie die neue
Firmware Datei auswählen können.
u
Nach der Bestätigung durch Drücken des Button Hochladen startet des Update.
Das Update kann bis zu zwei Minuten dauern. Während des Updates darf das TIM‐PN
nicht von der Versorgungsspannung getrennt werden.
Während des Updates blinkt die Status-LED Orange. Ist das Update beendet leuchtet die
Status-LED Grün oder Rot.
Nach erfolgreichem Update initialisiert sich das TIM-PN automatisch neu. Das Gerät
muss nicht spannungsfrei gemacht werden.
