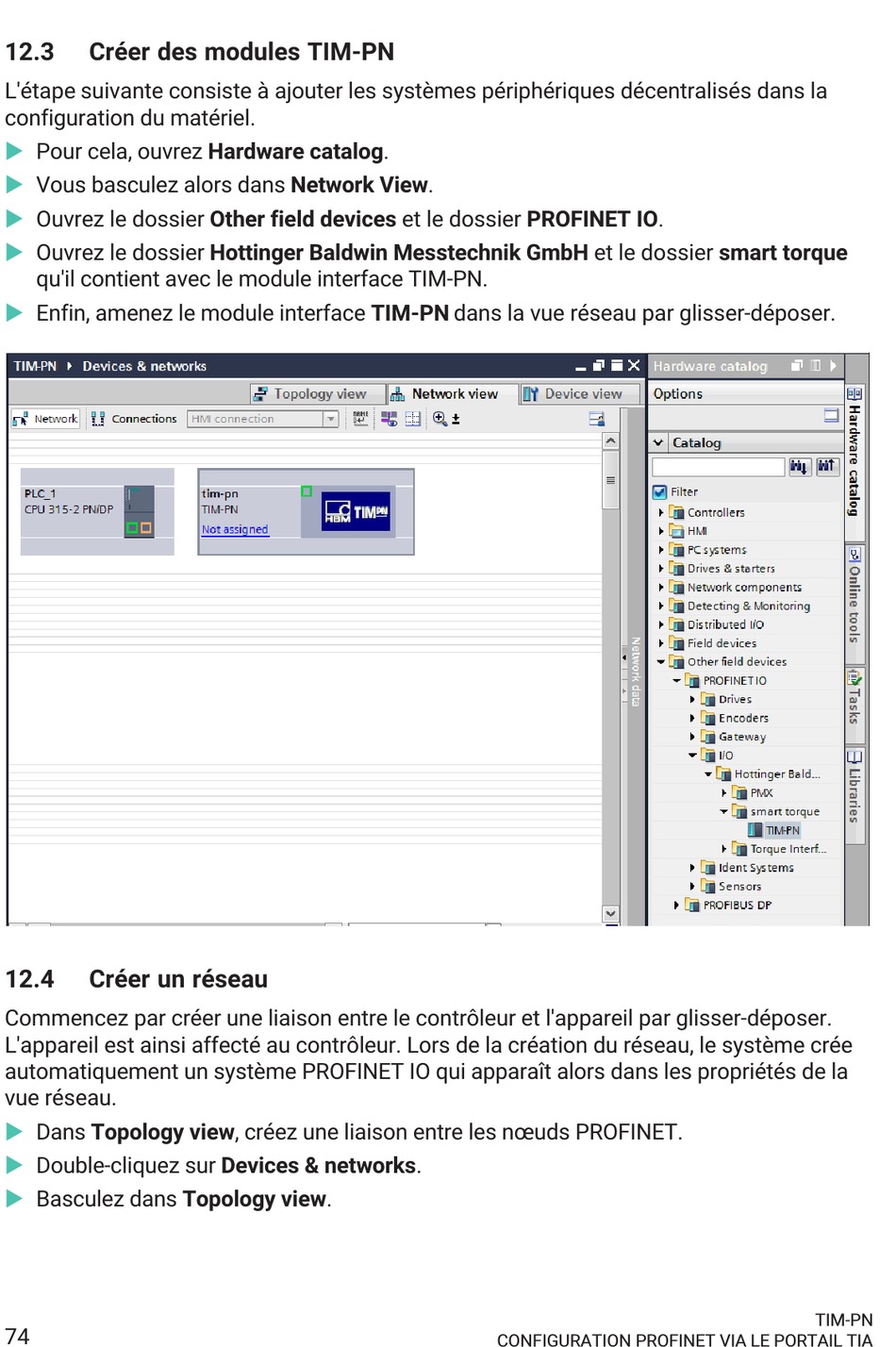

12.3 Créer des modules TIM-PN
L'étape suivante consiste à ajouter les systèmes périphériques décentralisés dans la
configuration du matériel.
u
Pour cela, ouvrez Hardware catalog.
u
Vous basculez alors dans Network View.
u
Ouvrez le dossier Other field devices et le dossier PROFINET IO.
u
Ouvrez le dossier Hottinger Baldwin Messtechnik GmbH et le dossier smart torque
qu'il contient avec le module interface TIM-PN.
u
Enfin, amenez le module interface TIM-PN dans la vue réseau par glisser-déposer.
12.4 Créer un réseau
Commencez par créer une liaison entre le contrôleur et l'appareil par glisser-déposer.
L'appareil est ainsi affecté au contrôleur. Lors de la création du réseau, le système crée
automatiquement un système PROFINET IO qui apparaît alors dans les propriétés de la
vue réseau.
u
Dans Topology view, créez une liaison entre les nœuds PROFINET.
u
Double-cliquez sur Devices & networks.
u
Basculez dans Topology view.
