HBK TIM-PN Montageanleitung Seite 100

1)
2)
Klemme X2, Spannungsversorgung Frequenz
0V
IN
24V
0V
OUT
24V

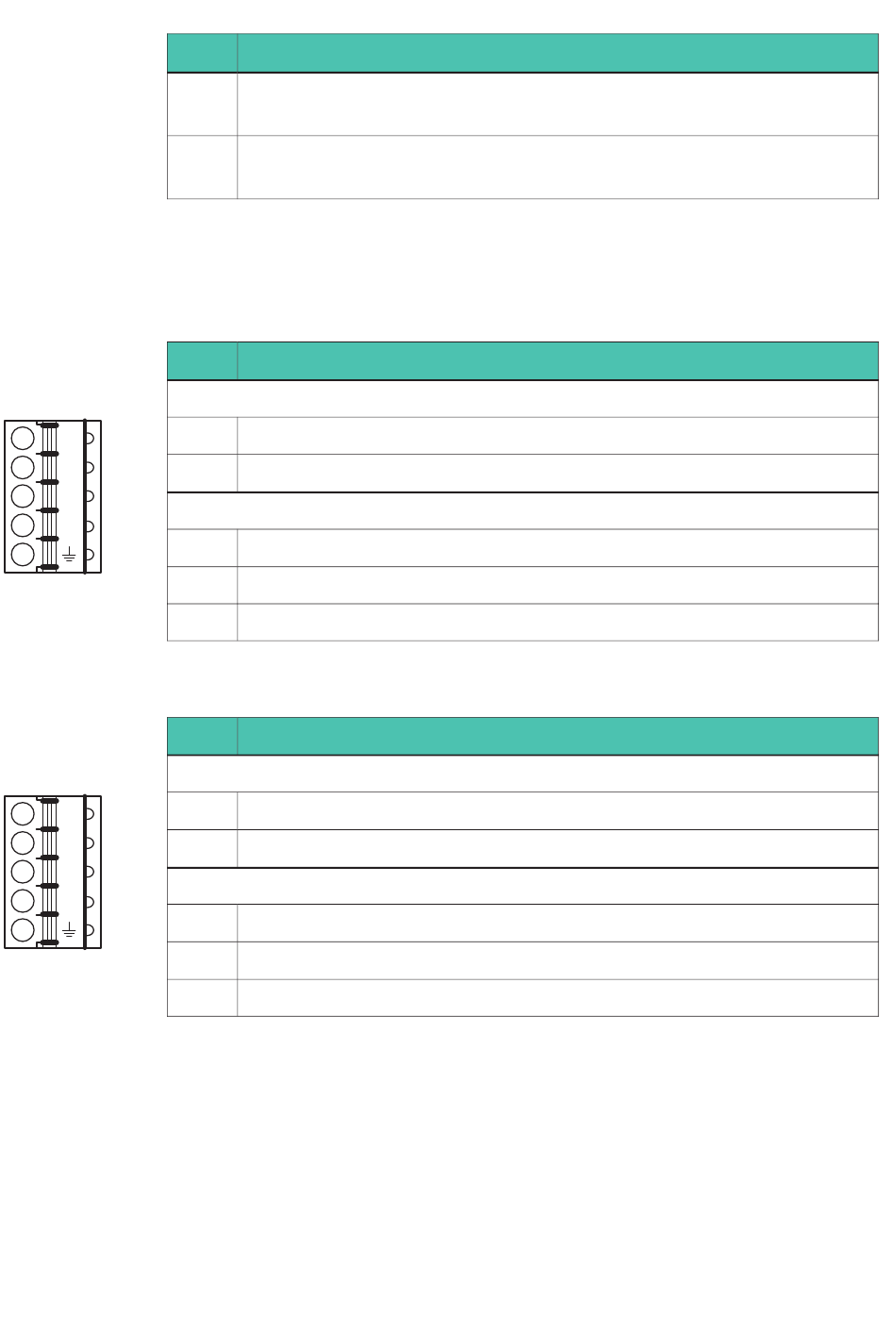

Klemme X2, Spannungsversorgung TMC
0V
IN
24V
0V
OUT
24V
14
Pin Belegung
4 B+F2 Messsignal Drehzahl, Impulsfolge, 5V, um 90° phasen­
verschoben, Aderfarbe grau
5 B-F2 Messsignal Drehzahl, Impulsfolge, 5V, um 90° phasenver­
schoben, Aderfarbe grün
Drehzahlkabel KAB154
Drehzahlkabel KAB164
Pin Belegung
Anschluss für Energieversorgung, Eingang
1 GND (Versorgung TIM-PN und Stator)
2 +24 V ±10% Versorgung (TIM-PN und Stator)
Ausgang für die Versorgungsspannung des Drehmomentaufnehmers
3 GND (durchgeschleift von X2­1); Aderfarbe schwarz
4 +24 V (durchgeschleift von X2­2); Aderfarbe blau
5 Schirm (TMC), mit Erde verbunden
Pin Belegung
Anschluss für Energieversorgung, Eingang
1 GND (Versorgung TIM-PN und Stator)
2 +24 V ±10% Versorgung (TIM-PN und Stator)
Ausgang für die Versorgungsspannung des Drehmomentaufnehmers
3 GND (durchgeschleift von X2­1); Aderfarbe blau
4 +24 V (durchgeschleift von X2­2); Aderfarbe schwarz
5 Schirm (TMC), mit Erde verbunden
TIM-PN
ELEKTRISCHER ANSCHLUSS
