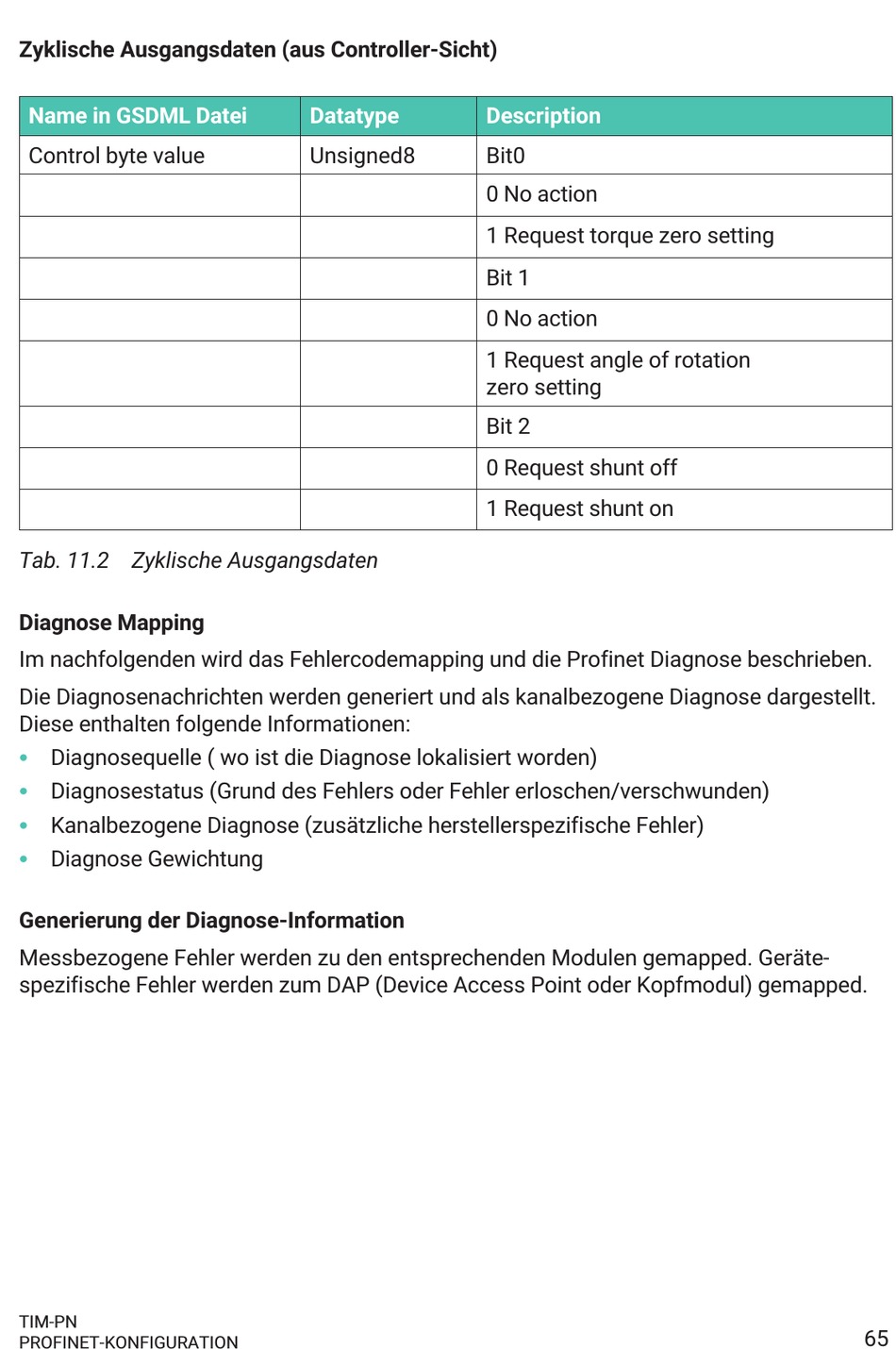

Zyklische Ausgangsdaten (aus Controller-Sicht)
Name in GSDML Datei
Control byte value
Tab. 11.2 Zyklische Ausgangsdaten
Diagnose Mapping
Im nachfolgenden wird das Fehlercodemapping und die Profinet Diagnose beschrieben.
Die Diagnosenachrichten werden generiert und als kanalbezogene Diagnose dargestellt.
Diese enthalten folgende Informationen:
S
Diagnosequelle ( wo ist die Diagnose lokalisiert worden)
S
Diagnosestatus (Grund des Fehlers oder Fehler erloschen/verschwunden)
S
Kanalbezogene Diagnose (zusätzliche herstellerspezifische Fehler)
S
Diagnose Gewichtung
Generierung der Diagnose-Information
Messbezogene Fehler werden zu den entsprechenden Modulen gemapped. Geräte­
spezifische Fehler werden zum DAP (Device Access Point oder Kopfmodul) gemapped.
TIM-PN
PROFINET-KONFIGURATION
Datatype
Unsigned8
Description
Bit0
0 No action
1 Request torque zero setting
Bit 1
0 No action
1 Request angle of rotation
zero setting
Bit 2
0 Request shunt off
1 Request shunt on
