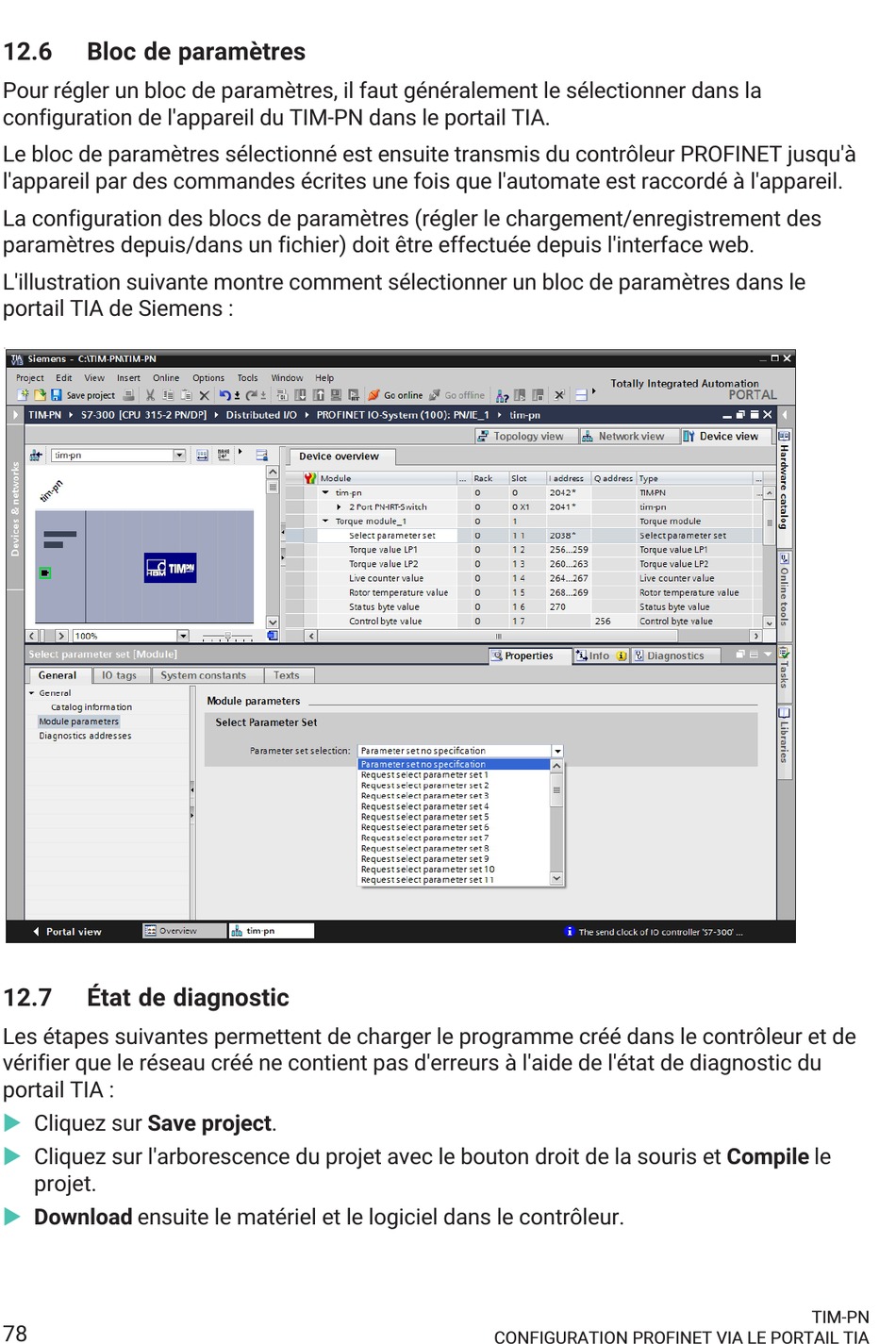

12.6 Bloc de paramètres
Pour régler un bloc de paramètres, il faut généralement le sélectionner dans la
configuration de l'appareil du TIM-PN dans le portail TIA.
Le bloc de paramètres sélectionné est ensuite transmis du contrôleur PROFINET jusqu'à
l'appareil par des commandes écrites une fois que l'automate est raccordé à l'appareil.
La configuration des blocs de paramètres (régler le chargement/enregistrement des
paramètres depuis/dans un fichier) doit être effectuée depuis l'interface web.
L'illustration suivante montre comment sélectionner un bloc de paramètres dans le
portail TIA de Siemens :
12.7 État de diagnostic
Les étapes suivantes permettent de charger le programme créé dans le contrôleur et de
vérifier que le réseau créé ne contient pas d'erreurs à l'aide de l'état de diagnostic du
portail TIA :
u
Cliquez sur Save project.
u
Cliquez sur l'arborescence du projet avec le bouton droit de la souris et Compile le
projet.
u
Download ensuite le matériel et le logiciel dans le contrôleur.
