Tension D'alimentation; Utilisation De Plusieurs Tim-Pn - Hbk Tim-Pn Montageanleitung

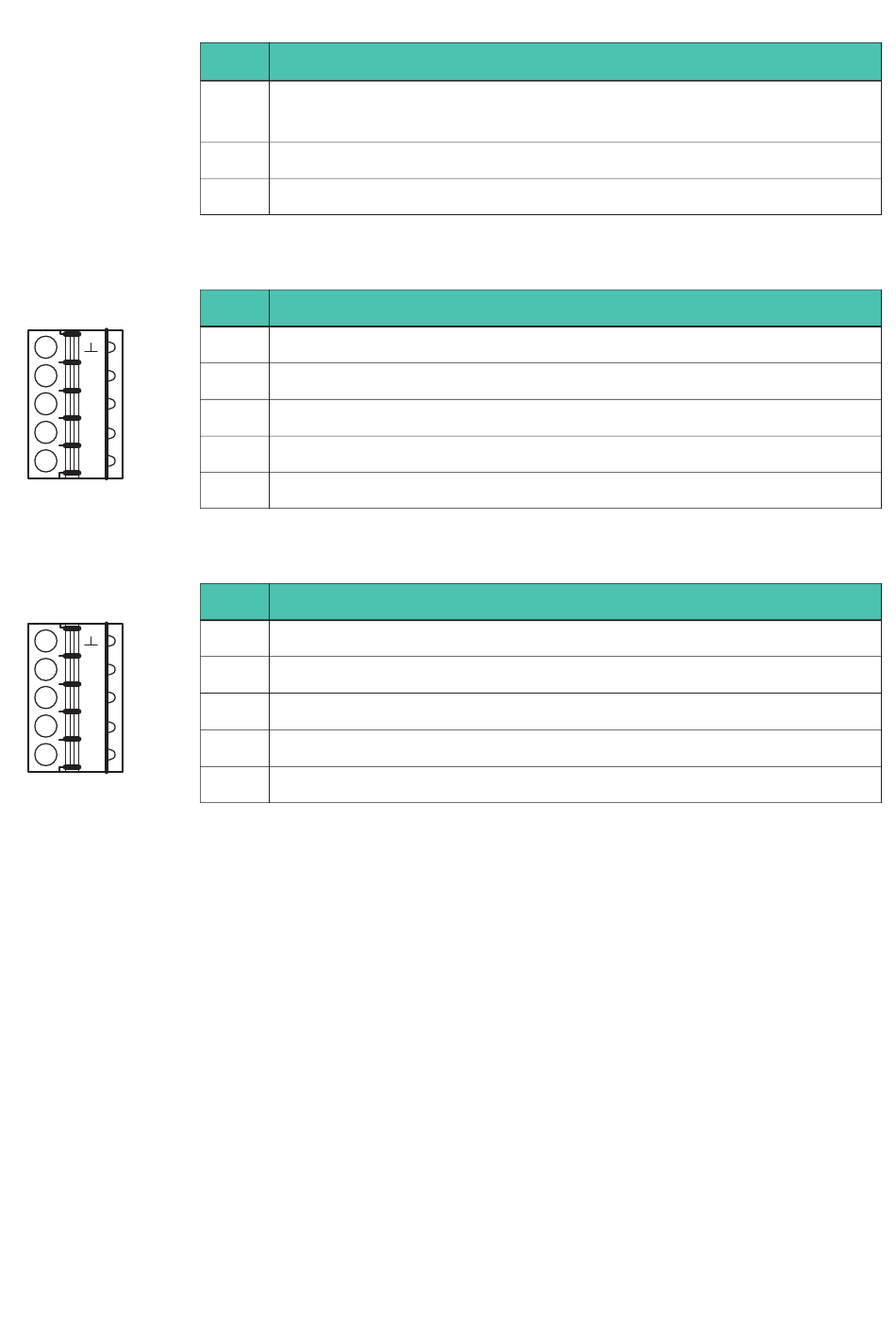

Borne X4, couplemètre fréquence
RA
RB
TX
RX
Borne X4, couplemètre TMC
RA
RB
TX
RX
7.4

Tension d'alimentation

Le module doit fonctionner à une basse tension de protection (tension d'alimentation
nominale de 18 à 30 V C.C.) qui permet habituellement d'alimenter un ou plusieurs
consommateurs au sein d'un banc d'essai.
Si l'appareil doit fonctionner sur un réseau à tension continue, il faut alors prendre des
dispositions supplémentaires pour dériver les surtensions.
7.4.1

Utilisation de plusieurs TIM-PN

Il est possible de faire fonctionner jusqu'à 4 TIM-PN avec 4 couplemètres en mode maître
/ mode individuel avec un seul point d'alimentation. Dans ce mode de fonctionnement, il
faut toujours choisir le module d'interface de gauche comme point d'alimentation.
TIM-PN
RACCORDEMENT ÉLECTRIQUE
Br. Affectation
3 -, signal de référence (1 impulsion/tour), 5 V, code couleur
noir
4 Réservé
5 Réservé
Br. Affectation
1 Signal de mesure 0 V ; symétrique, code couleur gris
2 RA, signal de mesure couple 5 V, code couleur rouge
3 RB, signal de mesure couple 5 V, code couleur blanc
4 Libre
5 Libre
Br. Affectation
1 DGND (digital GND), code couleur violet
2 RS422-RA, code couleur rouge
3 RS422-RB, code couleur blanc
4 RS‐232‐TX, code couleur gris
5 RS‐232‐RX, code couleur vert
15
