8. Installation
Externe
Stromversorgung
Spezifikationen
Die elektrischen Spezifikationen für eine interne und externe Spannungsversorgung
sind unten angegeben.
* 3,5 A für 500 ms oder 33 % Einschaltdauer.
Benutzerhandbuch
Falls die Stromstärke nicht ausreicht, kann eine externe Spannungsversorgung
angeschlossen werden (siehe unten).
Die Sicherung ist vom Typ Mini Blade mit einer maximalen Strombelastbarkeit von
10 A und einer minimalen Spannungsbelastbarkeit von 32 V. Die Sicherung muss
UL-gekennzeichnet sein. Wenn die Sicherung überlastet ist, muss sie ausgetauscht
werden.
Power
PWR
GND
24V
0V

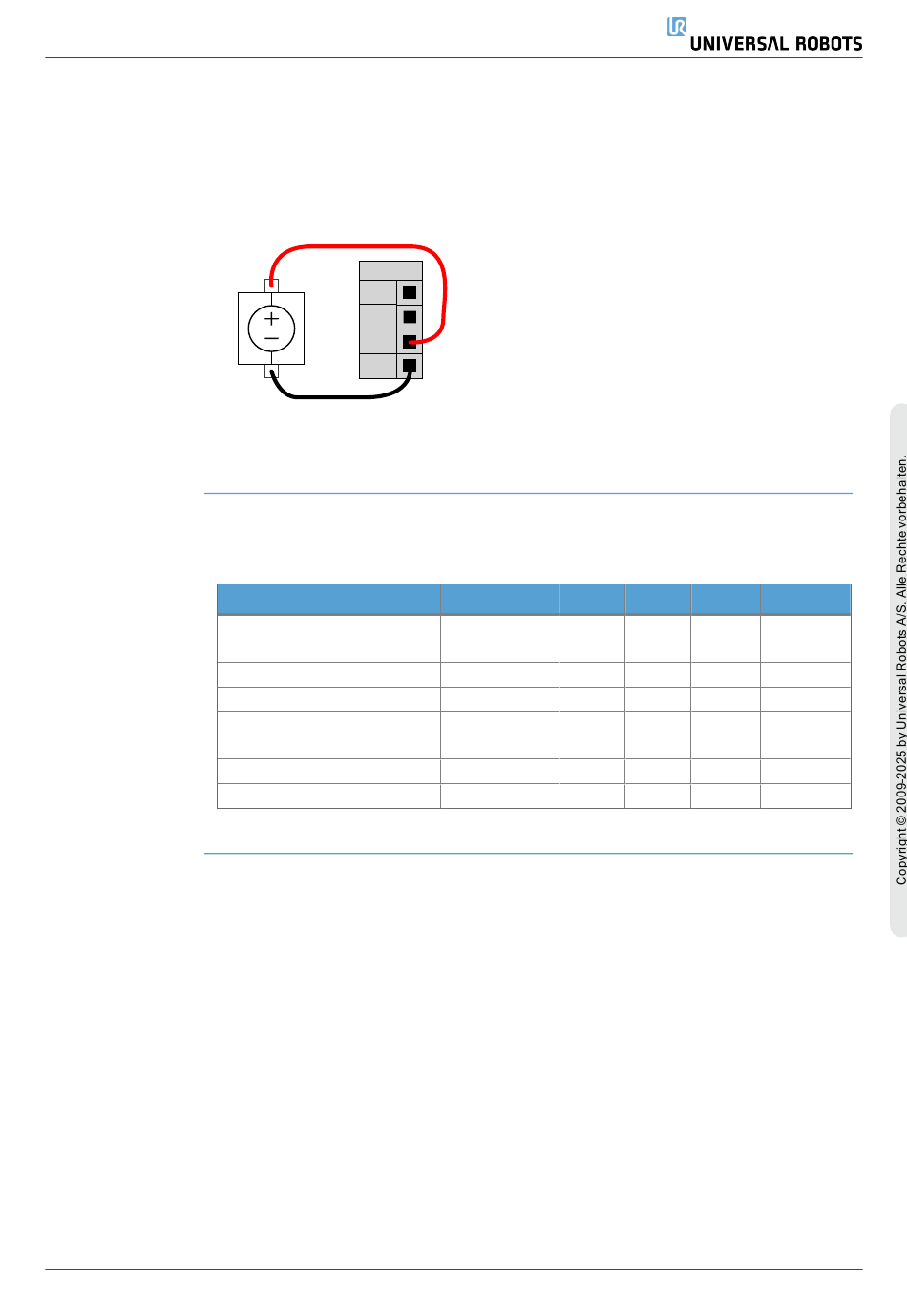

Dieses Beispiel veranschaulicht die Konfiguration mit einer externen
Stromversorgung für mehr Strom.
Klemmen
Interne 24-V-
Spannungsversorgung
[PWR - GND]
[PWR - GND]
Externe 24 V
Eingangsanforderungen
[24V - 0V]
[24V - 0V]
Parameter
Min
Spannung
23
Strom
0
Spannung
20
Strom
0
69
Typ
Max
Einheit
24
25
V
-
2*
A
24
29
V
-
6
A
UR12e PolyScope X
