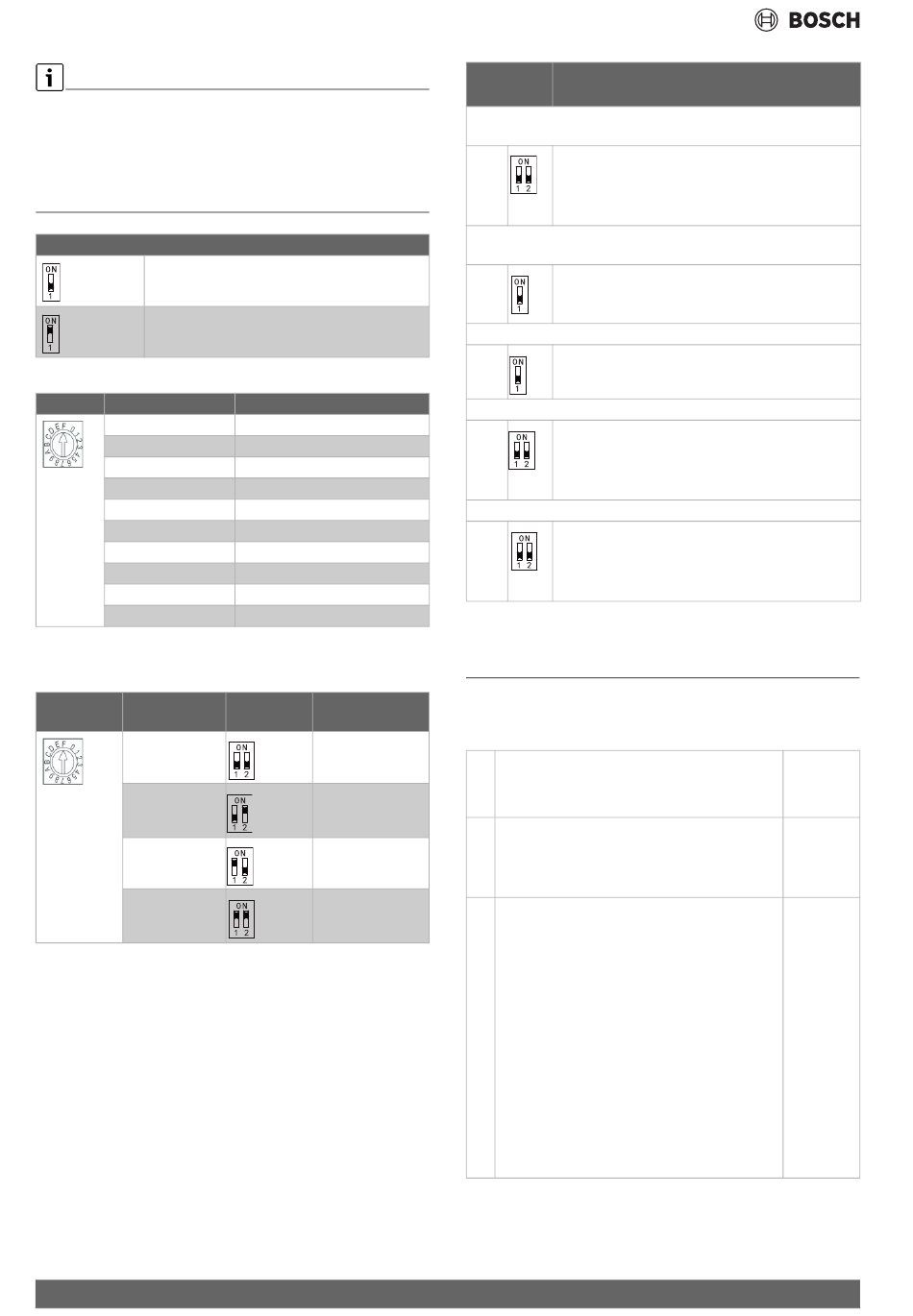

Messa in funzione
Tutti i DIP-switch sono impostati in fabbrica. Le impostazioni di fabbrica
sono indicate in grassetto.
▶ Esse possono essere modificate soltanto dai tecnici specializzati
dell'assistenza.
▶ L'errata impostazione dei DIP-switch può provocare condensa,
rumori e disfunzioni inaspettate dell'impianto.
Significato dei DIP-switch 0/1:
Significa 0
Significa 1
Tab. 119 Posizioni dell'interruttore
ENC1 Codice
0
1
2
4
5
7
8
9
A
B
1) Pre-impostazione in base al modello
Tab. 120 Impostazione della potenza
S1 Impostazione
S1
0 - F
0 - F
0 - F
0 - F
1) Pre-impostazione
Tab. 121 Impostazione dell'indirizzo di rete
96
1)
Regolazione di potenza
20
26
32 - 35
36 - 53
54 - 71
72 - 90
91 - 105
109 - 140
141 - 160
161 - 200
S2 Indirizzo di rete
1)
0 - 15
16 - 31
32 - 47
48 - 63
DIP-switch Significato dei DIP-switch
Temperatura di spegnimento ventilatore durante il riscaldamento
(temperatura minima aria di mandata)
SW1 • [00]: 0 °
• [01]: 15 °C
• [10]: 8 °C
• [11]: Riservato
Comportamento del ventilatore al raggiungimento della temperatura
ambiente desiderata
SW2 • [0]: ventilatore spento
• [1]: ventilatore acceso (la funzione temperatura
aria minima di mandata viene disattivata)
Riavvio automatico
SW3 • [[0]: riavvio automatico On
• [1]: riavvio automatico Off
Impostazione di unità principale e slave
SW5 • [00]: solo unità principale, nessuna unità slave
• [01]: unità principale (riscaldamento)
• [10]: unità principale (raffrescamento)
• [11]: unità slave
Compensazione della temperatura (riscaldamento)
SW6 • [00]: 0 °C
• [01]: 2 °C
• [10]: 4 °C
• [11]: Riservato
1) La pre-impostazione è indicata in grassetto
Tab. 122 Significato dei DIP-switch
5 Messa in funzione
5.1 Lista di controllo per la messa in funzione
1 L'unità esterna e le unità interne sono montate
correttamente.
2 I tubi sono
• collegati correttamente,
• isolati termicamente nel modo corretto,
• a tenuta ermetica.
3 La connessione elettrica è stata realizzata
correttamente.
• L'alimentazione elettrica rientra nell'intervallo
normale.
• Il conduttore di protezione è stato installato
correttamente.
• Il cavo di collegamento è saldamente collegato
alla morsettiera.
• L'accessorio esterno opzionale è collegato
correttamente e i DIP-switch sono impostati
correttamente.
• La connessione WLAN-Gateway (accessorio
opzionale) è corretta ed è stata realizzata
secondo le istruzioni di installazione del
Gateway.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
