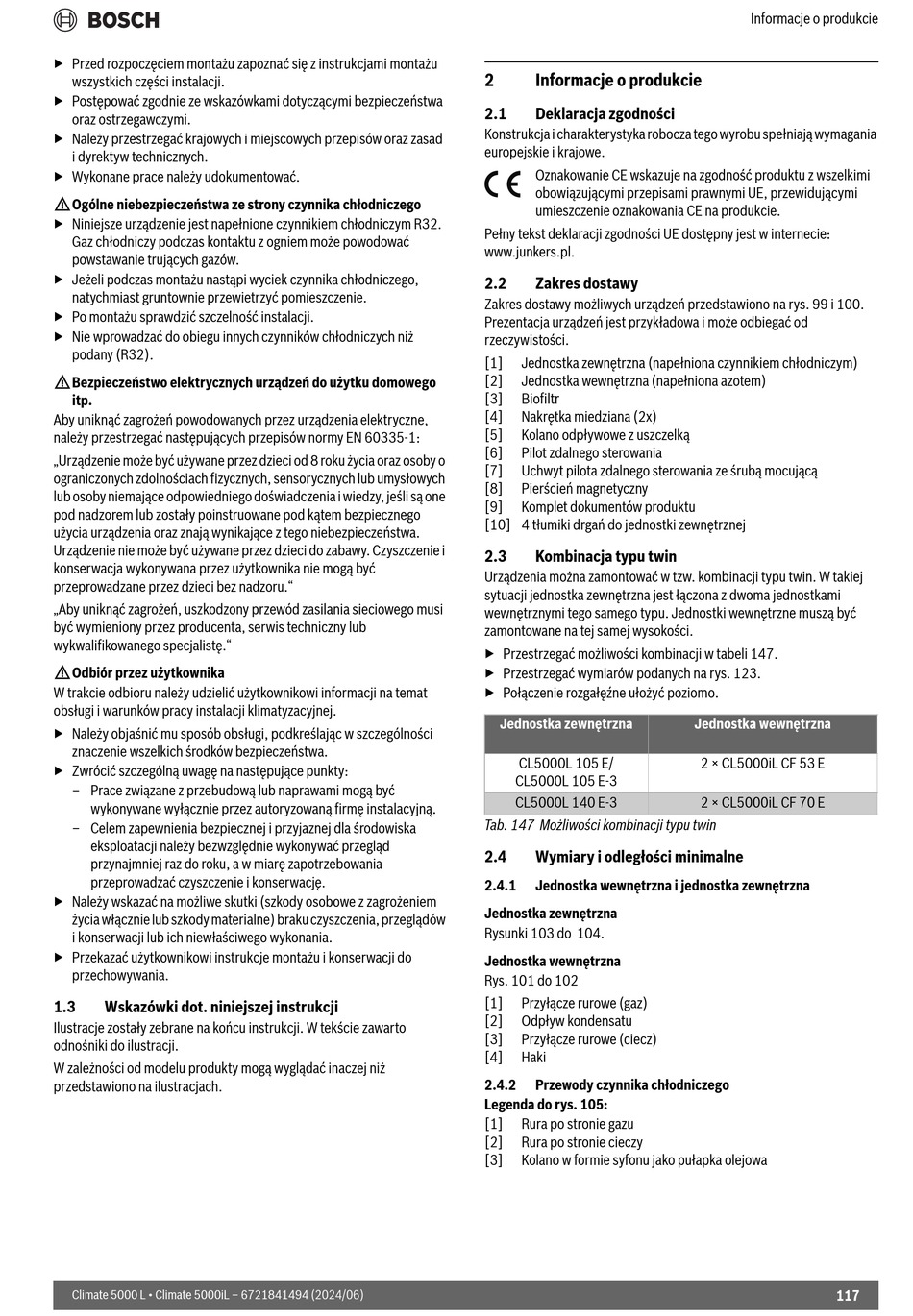

▶ Przed rozpoczęciem montażu zapoznać się z instrukcjami montażu
wszystkich części instalacji.
▶ Postępować zgodnie ze wskazówkami dotyczącymi bezpieczeństwa
oraz ostrzegawczymi.
▶ Należy przestrzegać krajowych i miejscowych przepisów oraz zasad
i dyrektyw technicznych.
▶ Wykonane prace należy udokumentować.
HOgólne niebezpieczeństwa ze strony czynnika chłodniczego
▶ Niniejsze urządzenie jest napełnione czynnikiem chłodniczym R32.
Gaz chłodniczy podczas kontaktu z ogniem może powodować
powstawanie trujących gazów.
▶ Jeżeli podczas montażu nastąpi wyciek czynnika chłodniczego,
natychmiast gruntownie przewietrzyć pomieszczenie.
▶ Po montażu sprawdzić szczelność instalacji.
▶ Nie wprowadzać do obiegu innych czynników chłodniczych niż
podany (R32).
HBezpieczeństwo elektrycznych urządzeń do użytku domowego
itp.
Aby uniknąć zagrożeń powodowanych przez urządzenia elektryczne,
należy przestrzegać następujących przepisów normy EN 60335-1:
„Urządzenie może być używane przez dzieci od 8 roku życia oraz osoby o
ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych
lub osoby niemające odpowiedniego doświadczenia i wiedzy, jeśli są one
pod nadzorem lub zostały poinstruowane pod kątem bezpiecznego
użycia urządzenia oraz znają wynikające z tego niebezpieczeństwa.
Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenie i
konserwacja wykonywana przez użytkownika nie mogą być
przeprowadzane przez dzieci bez nadzoru."
„Aby uniknąć zagrożeń, uszkodzony przewód zasilania sieciowego musi
być wymieniony przez producenta, serwis techniczny lub
wykwalifikowanego specjalistę."
HOdbiór przez użytkownika
W trakcie odbioru należy udzielić użytkownikowi informacji na temat
obsługi i warunków pracy instalacji klimatyzacyjnej.
▶ Należy objaśnić mu sposób obsługi, podkreślając w szczególności
znaczenie wszelkich środków bezpieczeństwa.
▶ Zwrócić szczególną uwagę na następujące punkty:
– Prace związane z przebudową lub naprawami mogą być
wykonywane wyłącznie przez autoryzowaną firmę instalacyjną.
– Celem zapewnienia bezpiecznej i przyjaznej dla środowiska
eksploatacji należy bezwzględnie wykonywać przegląd
przynajmniej raz do roku, a w miarę zapotrzebowania
przeprowadzać czyszczenie i konserwację.
▶ Należy wskazać na możliwe skutki (szkody osobowe z zagrożeniem
życia włącznie lub szkody materialne) braku czyszczenia, przeglądów
i konserwacji lub ich niewłaściwego wykonania.
▶ Przekazać użytkownikowi instrukcje montażu i konserwacji do
przechowywania.
1.3 Wskazówki dot. niniejszej instrukcji
Ilustracje zostały zebrane na końcu instrukcji. W tekście zawarto
odnośniki do ilustracji.
W zależności od modelu produkty mogą wyglądać inaczej niż
przedstawiono na ilustracjach.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
2 Informacje o produkcie
2.1 Deklaracja zgodności
Konstrukcja i charakterystyka robocza tego wyrobu spełniają wymagania
europejskie i krajowe.
Oznakowanie CE wskazuje na zgodność produktu z wszelkimi
obowiązującymi przepisami prawnymi UE, przewidującymi
umieszczenie oznakowania CE na produkcie.
Pełny tekst deklaracji zgodności UE dostępny jest w internecie:
www.junkers.pl.
2.2 Zakres dostawy
Zakres dostawy możliwych urządzeń przedstawiono na rys. 99 i 100.
Prezentacja urządzeń jest przykładowa i może odbiegać od
rzeczywistości.
[1] Jednostka zewnętrzna (napełniona czynnikiem chłodniczym)
[2] Jednostka wewnętrzna (napełniona azotem)
[3] Biofiltr
[4] Nakrętka miedziana (2x)
[5] Kolano odpływowe z uszczelką
[6] Pilot zdalnego sterowania
[7] Uchwyt pilota zdalnego sterowania ze śrubą mocującą
[8] Pierścień magnetyczny
[9] Komplet dokumentów produktu
[10] 4 tłumiki drgań do jednostki zewnętrznej
2.3 Kombinacja typu twin
Urządzenia można zamontować w tzw. kombinacji typu twin. W takiej
sytuacji jednostka zewnętrzna jest łączona z dwoma jednostkami
wewnętrznymi tego samego typu. Jednostki wewnętrzne muszą być
zamontowane na tej samej wysokości.
▶ Przestrzegać możliwości kombinacji w tabeli 147.
▶ Przestrzegać wymiarów podanych na rys. 123.
▶ Połączenie rozgałęźne ułożyć poziomo.
Jednostka zewnętrzna
CL5000L 105 E/
CL5000L 105 E-3
CL5000L 140 E-3
Tab. 147 Możliwości kombinacji typu twin
2.4 Wymiary i odległości minimalne
2.4.1 Jednostka wewnętrzna i jednostka zewnętrzna
Jednostka zewnętrzna
Rysunki 103 do 104.
Jednostka wewnętrzna
Rys. 101 do 102
[1] Przyłącze rurowe (gaz)
[2] Odpływ kondensatu
[3] Przyłącze rurowe (ciecz)
[4] Haki
2.4.2 Przewody czynnika chłodniczego
Legenda do rys. 105:
[1] Rura po stronie gazu
[2] Rura po stronie cieczy
[3] Kolano w formie syfonu jako pułapka olejowa
Informacje o produkcie
Jednostka wewnętrzna
2 × CL5000iL CF 53 E
2 × CL5000iL CF 70 E
117
