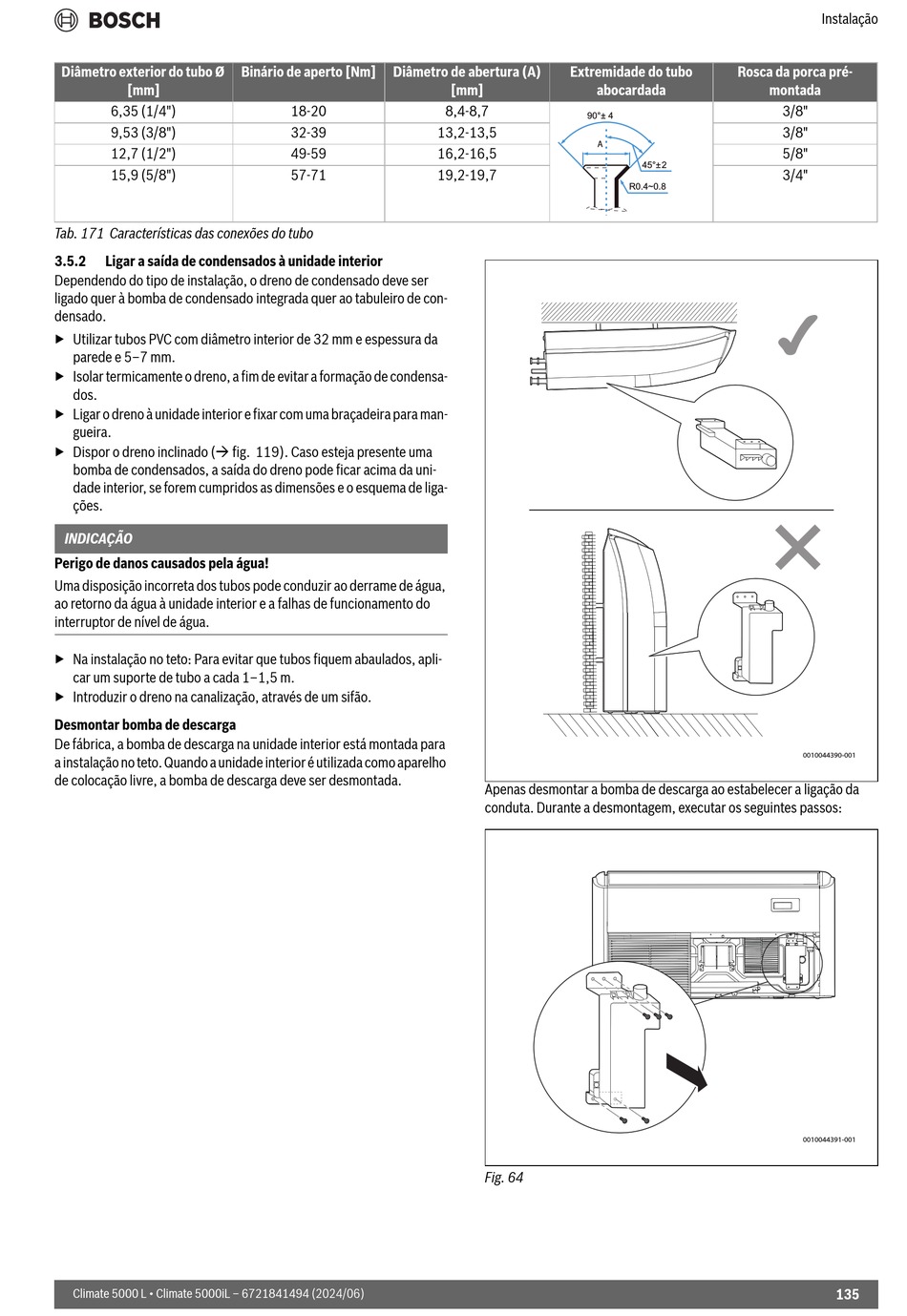

Diâmetro exterior do tubo Ø
[mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tab. 171 Características das conexões do tubo
3.5.2 Ligar a saída de condensados à unidade interior
Dependendo do tipo de instalação, o dreno de condensado deve ser
ligado quer à bomba de condensado integrada quer ao tabuleiro de con-
densado.
▶ Utilizar tubos PVC com diâmetro interior de 32 mm e espessura da
parede e 5–7 mm.
▶ Isolar termicamente o dreno, a fim de evitar a formação de condensa-
dos.
▶ Ligar o dreno à unidade interior e fixar com uma braçadeira para man-
gueira.
▶ Dispor o dreno inclinado ( fig. 119). Caso esteja presente uma
bomba de condensados, a saída do dreno pode ficar acima da uni-
dade interior, se forem cumpridos as dimensões e o esquema de liga-
ções.
INDICAÇÃO
Perigo de danos causados pela água!
Uma disposição incorreta dos tubos pode conduzir ao derrame de água,
ao retorno da água à unidade interior e a falhas de funcionamento do
interruptor de nível de água.
▶ Na instalação no teto: Para evitar que tubos fiquem abaulados, apli-
car um suporte de tubo a cada 1–1,5 m.
▶ Introduzir o dreno na canalização, através de um sifão.
Desmontar bomba de descarga
De fábrica, a bomba de descarga na unidade interior está montada para
a instalação no teto. Quando a unidade interior é utilizada como aparelho
de colocação livre, a bomba de descarga deve ser desmontada.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Binário de aperto [Nm] Diâmetro de abertura (A)
18-20
32-39
49-59
57-71
Extremidade do tubo
[mm] abocardada
8,4-8,7
90°± 4
13,2-13,5
A
16,2-16,5
19,2-19,7
Apenas desmontar a bomba de descarga ao estabelecer a ligação da
conduta. Durante a desmontagem, executar os seguintes passos:
Fig. 64
Rosca da porca pré-
montada
3/8"
3/8"
5/8"
45°± 2
3/4"
R0.4~0.8
Instalação
0010044390-001
0010044391-001
