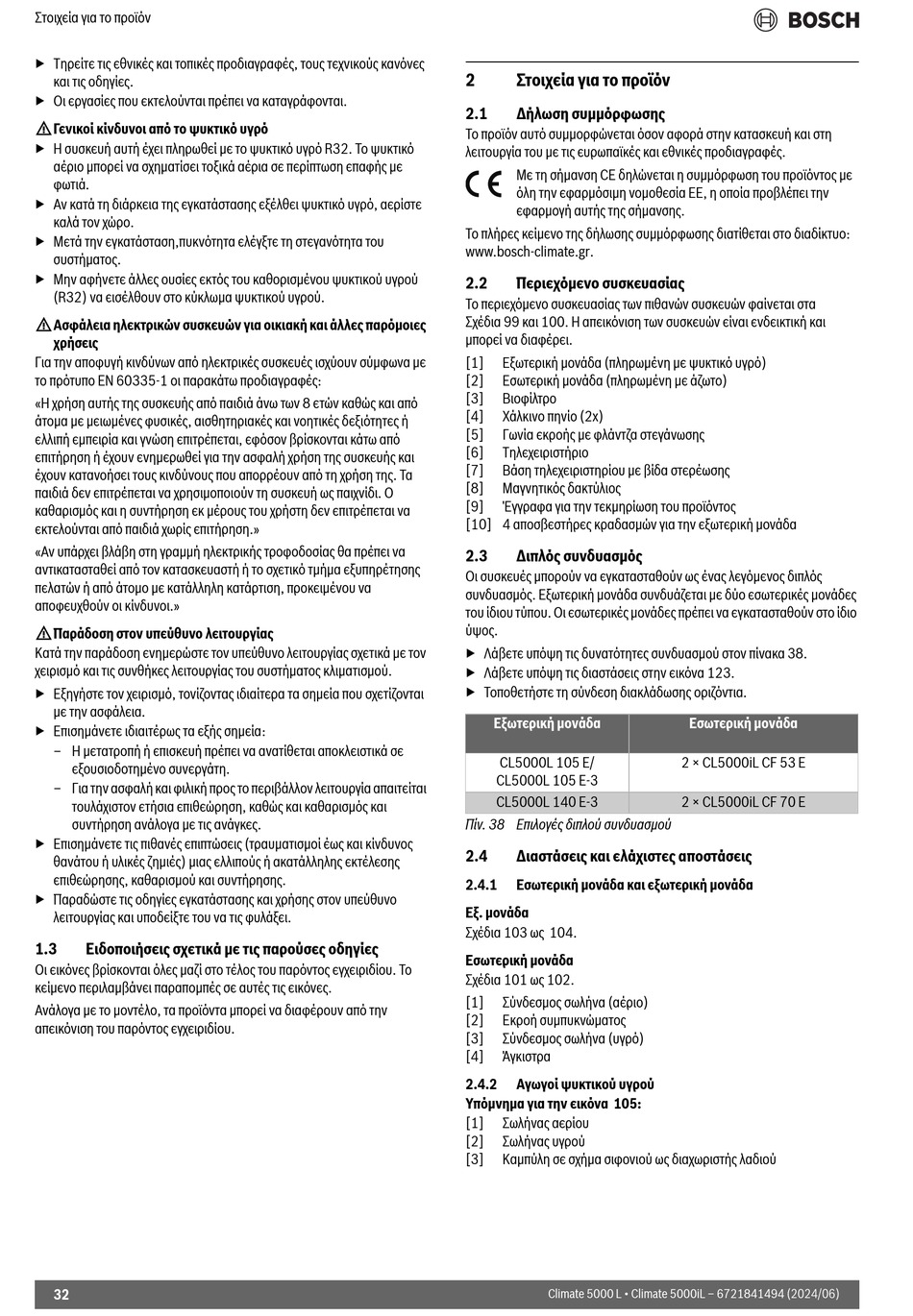

Bosch Climate CL5000L 53 E Installationsanleitung Für Die Fachkraft Seite 32

Στοιχεία για το προϊόν
▶ Τηρείτε τις εθνικές και τοπικές προδιαγραφές, τους τεχνικούς κανόνες
και τις οδηγίες.
▶ Οι εργασίες που εκτελούνται πρέπει να καταγράφονται.
HΓενικοί κίνδυνοι από το ψυκτικό υγρό
▶ H συσκευή αυτή έχει πληρωθεί με το ψυκτικό υγρό R32. Το ψυκτικό
αέριο μπορεί να σχηματίσει τοξικά αέρια σε περίπτωση επαφής με
φωτιά.
▶ Αν κατά τη διάρκεια της εγκατάστασης εξέλθει ψυκτικό υγρό, αερίστε
καλά τον χώρο.
▶ Μετά την εγκατάσταση,πυκνότητα ελέγξτε τη στεγανότητα του
συστήματος.
▶ Μην αφήνετε άλλες ουσίες εκτός του καθορισμένου ψυκτικού υγρού
(R32) να εισέλθουν στο κύκλωμα ψυκτικού υγρού.
HΑσφάλεια ηλεκτρικών συσκευών για οικιακή και άλλες παρόμοιες
χρήσεις
Για την αποφυγή κινδύνων από ηλεκτρικές συσκευές ισχύουν σύμφωνα με
το πρότυπο EN 60335-1 οι παρακάτω προδιαγραφές:
«Η χρήση αυτής της συσκευής από παιδιά άνω των 8 ετών καθώς και από
άτομα με μειωμένες φυσικές, αισθητηριακές και νοητικές δεξιότητες ή
ελλιπή εμπειρία και γνώση επιτρέπεται, εφόσον βρίσκονται κάτω από
επιτήρηση ή έχουν ενημερωθεί για την ασφαλή χρήση της συσκευής και
έχουν κατανοήσει τους κινδύνους που απορρέουν από τη χρήση της. Τα
παιδιά δεν επιτρέπεται να χρησιμοποιούν τη συσκευή ως παιχνίδι. Ο
καθαρισμός και η συντήρηση εκ μέρους του χρήστη δεν επιτρέπεται να
εκτελούνται από παιδιά χωρίς επιτήρηση.»
«Αν υπάρχει βλάβη στη γραμμή ηλεκτρικής τροφοδοσίας θα πρέπει να
αντικατασταθεί από τον κατασκευαστή ή το σχετικό τμήμα εξυπηρέτησης
πελατών ή από άτομο με κατάλληλη κατάρτιση, προκειμένου να
αποφευχθούν οι κίνδυνοι.»
HΠαράδοση στον υπεύθυνο λειτουργίας
Κατά την παράδοση ενημερώστε τον υπεύθυνο λειτουργίας σχετικά με τον
χειρισμό και τις συνθήκες λειτουργίας του συστήματος κλιματισμού.
▶ Εξηγήστε τον χειρισμό, τονίζοντας ιδιαίτερα τα σημεία που σχετίζονται
με την ασφάλεια.
▶ Επισημάνετε ιδιαιτέρως τα εξής σημεία:
– Η μετατροπή ή επισκευή πρέπει να ανατίθεται αποκλειστικά σε
εξουσιοδοτημένο συνεργάτη.
– Για την ασφαλή και φιλική προς το περιβάλλον λειτουργία απαιτείται
τουλάχιστον ετήσια επιθεώρηση, καθώς και καθαρισμός και
συντήρηση ανάλογα με τις ανάγκες.
▶ Επισημάνετε τις πιθανές επιπτώσεις (τραυματισμοί έως και κίνδυνος
θανάτου ή υλικές ζημιές) μιας ελλιπούς ή ακατάλληλης εκτέλεσης
επιθεώρησης, καθαρισμού και συντήρησης.
▶ Παραδώστε τις οδηγίες εγκατάστασης και χρήσης στον υπεύθυνο
λειτουργίας και υποδείξτε του να τις φυλάξει.
1.3 Ειδοποιήσεις σχετικά με τις παρούσες οδηγίες
Οι εικόνες βρίσκονται όλες μαζί στο τέλος του παρόντος εγχειριδίου. Το
κείμενο περιλαμβάνει παραπομπές σε αυτές τις εικόνες.
Ανάλογα με το μοντέλο, τα προϊόντα μπορεί να διαφέρουν από την
απεικόνιση του παρόντος εγχειριδίου.
32
2 Στοιχεία για το προϊόν
2.1 Δήλωση συμμόρφωσης
Το προϊόν αυτό συμμορφώνεται όσον αφορά στην κατασκευή και στη
λειτουργία του με τις ευρωπαϊκές και εθνικές προδιαγραφές.
Με τη σήμανση CE δηλώνεται η συμμόρφωση του προϊόντος με
όλη την εφαρμόσιμη νομοθεσία ΕΕ, η οποία προβλέπει την
εφαρμογή αυτής της σήμανσης.
Το πλήρες κείμενο της δήλωσης συμμόρφωσης διατίθεται στο διαδίκτυο:
www.bosch-climate.gr.
2.2 Περιεχόμενο συσκευασίας
Το περιεχόμενο συσκευασίας των πιθανών συσκευών φαίνεται στα
Σχέδια 99 και 100. Η απεικόνιση των συσκευών είναι ενδεικτική και
μπορεί να διαφέρει.
[1] Εξωτερική μονάδα (πληρωμένη με ψυκτικό υγρό)
[2] Εσωτερική μονάδα (πληρωμένη με άζωτο)
[3] Βιοφίλτρο
[4] Χάλκινο πηνίο (2x)
[5] Γωνία εκροής με φλάντζα στεγάνωσης
[6] Τηλεχειριστήριο
[7] Βάση τηλεχειριστηρίου με βίδα στερέωσης
[8] Μαγνητικός δακτύλιος
[9] Έγγραφα για την τεκμηρίωση του προϊόντος
[10] 4 αποσβεστήρες κραδασμών για την εξωτερική μονάδα
2.3 Διπλός συνδυασμός
Οι συσκευές μπορούν να εγκατασταθούν ως ένας λεγόμενος διπλός
συνδυασμός. Εξωτερική μονάδα συνδυάζεται με δύο εσωτερικές μονάδες
του ίδιου τύπου. Οι εσωτερικές μονάδες πρέπει να εγκατασταθούν στο ίδιο
ύψος.
▶ Λάβετε υπόψη τις δυνατότητες συνδυασμού στον πίνακα 38.
▶ Λάβετε υπόψη τις διαστάσεις στην εικόνα 123.
▶ Τοποθετήστε τη σύνδεση διακλάδωσης οριζόντια.
Εξωτερική μονάδα
CL5000L 105 E/
CL5000L 105 E-3
CL5000L 140 E-3
Πίν. 38 Επιλογές διπλού συνδυασμού
2.4 Διαστάσεις και ελάχιστες αποστάσεις
2.4.1 Εσωτερική μονάδα και εξωτερική μονάδα
Εξ. μονάδα
Σχέδια 103 ως 104.
Εσωτερική μονάδα
Σχέδια 101 ως 102.
[1] Σύνδεσμος σωλήνα (αέριο)
[2] Εκροή συμπυκνώματος
[3] Σύνδεσμος σωλήνα (υγρό)
[4] Άγκιστρα
2.4.2 Αγωγοί ψυκτικού υγρού
Υπόμνημα για την εικόνα 105:
[1] Σωλήνας αερίου
[2] Σωλήνας υγρού
[3] Καμπύλη σε σχήμα σιφονιού ως διαχωριστής λαδιού
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Εσωτερική μονάδα
2 × CL5000iL CF 53 E
2 × CL5000iL CF 70 E
