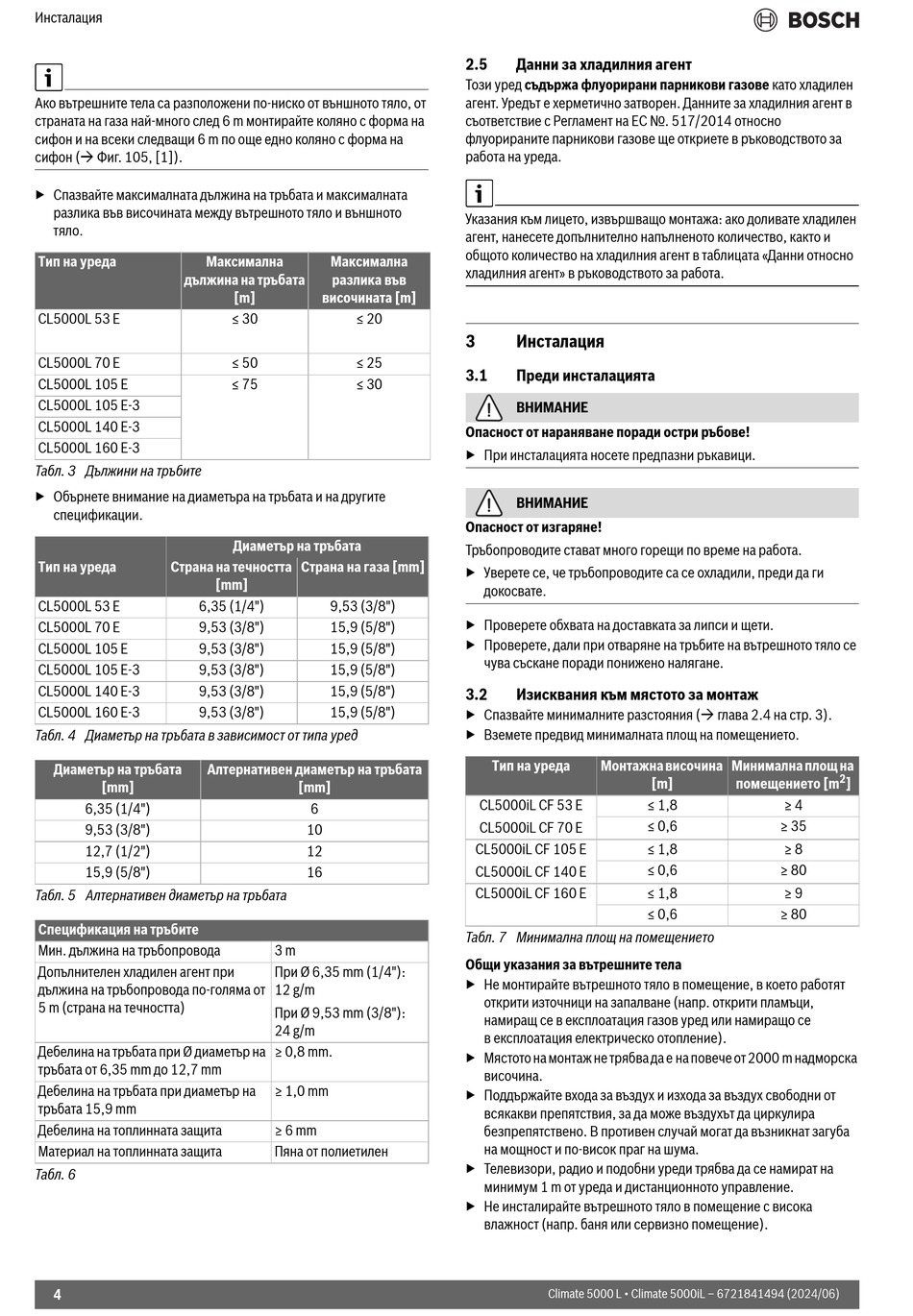

Инсталация
Ако вътрешните тела са разположени по-ниско от външното тяло, от
страната на газа най-много след 6 m монтирайте коляно с форма на
сифон и на всеки следващи 6 m по още едно коляно с форма на
сифон ( Фиг. 105, [1]).
▶ Спазвайте максималната дължина на тръбата и максималната
разлика във височината между вътрешното тяло и външното
тяло.
Тип на уреда Максимална
дължина на тръбата
CL5000L 53 E
CL5000L 70 E
CL5000L 105 E
CL5000L 105 E-3
CL5000L 140 E-3
CL5000L 160 E-3
Табл. 3 Дължини на тръбите
▶ Обърнете внимание на диаметъра на тръбата и на другите
спецификации.
Тип на уреда Страна на течността
CL5000L 53 E 6,35 (1/4")
CL5000L 70 E 9,53 (3/8")
CL5000L 105 E 9,53 (3/8")
CL5000L 105 E-3 9,53 (3/8")
CL5000L 140 E-3 9,53 (3/8")
CL5000L 160 E-3 9,53 (3/8")
Табл. 4 Диаметър на тръбата в зависимост от типа уред
Диаметър на тръбата Алтернативен диаметър на тръбата
[mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Табл. 5 Алтернативен диаметър на тръбата
Спецификация на тръбите
Мин. дължина на тръбопровода
Допълнителен хладилен агент при
дължина на тръбопровода по-голяма от
5 m (страна на течността)
Дебелина на тръбата при Ø диаметър на
тръбата от 6,35 mm до 12,7 mm
Дебелина на тръбата при диаметър на
тръбата 15,9 mm
Дебелина на топлинната защита
Материал на топлинната защита
Табл. 6
4
Максимална
разлика във
[m] височината [m]
≤ 30 ≤ 20
≤ 50 ≤ 25
≤ 75 ≤ 30
Диаметър на тръбата
Страна на газа [mm]
[mm]
9,53 (3/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
[mm]
6
10
12
16
3 m
При Ø 6,35 mm (1/4"):
12 g/m
При Ø 9,53 mm (3/8"):
24 g/m
≥ 0,8 mm.
≥ 1,0 mm
≥ 6 mm
Пяна от полиетилен
2.5 Данни за хладилния агент
Този уред съдържа флуорирани парникови газове като хладилен
агент. Уредът е херметично затворен. Данните за хладилния агент в
съответствие с Регламент на ЕС №. 517/2014 относно
флуорираните парникови газове ще откриете в ръководството за
работа на уреда.
Указания към лицето, извършващо монтажа: ако доливате хладилен
агент, нанесете допълнително напълненото количество, както и
общото количество на хладилния агент в таблицата «Данни относно
хладилния агент» в ръководството за работа.
3 Инсталация
3.1 Преди инсталацията
ВНИМАНИЕ
Опасност от нараняване поради остри ръбове!
▶ При инсталацията носете предпазни ръкавици.
ВНИМАНИЕ
Опасност от изгаряне!
Тръбопроводите стават много горещи по време на работа.
▶ Уверете се, че тръбопроводите са се охладили, преди да ги
докосвате.
▶ Проверете обхвата на доставката за липси и щети.
▶ Проверете, дали при отваряне на тръбите на вътрешното тяло се
чува съскане поради понижено налягане.
3.2 Изисквания към мястото за монтаж
▶ Спазвайте минималните разстояния ( глава 2.4 на стр. 3).
▶ Вземете предвид минималната площ на помещението.
Тип на уреда Монтажна височина
CL5000iL CF 53 E
CL5000iL CF 70 E
CL5000iL CF 105 E
CL5000iL CF 140 E
CL5000iL CF 160 E
Табл. 7 Минимална площ на помещението
Общи указания за вътрешните тела
▶ Не монтирайте вътрешното тяло в помещение, в което работят
открити източници на запалване (напр. открити пламъци,
намиращ се в експлоатация газов уред или намиращо се
в експлоатация електрическо отопление).
▶ Мястото на монтаж не трябва да е на повече от 2000 m надморска
височина.
▶ Поддържайте входа за въздух и изхода за въздух свободни от
всякакви препятствия, за да може въздухът да циркулира
безпрепятствено. В противен случай могат да възникнат загуба
на мощност и по-висок праг на шума.
▶ Телевизори, радио и подобни уреди трябва да се намират на
минимум 1 m от уреда и дистанционното управление.
▶ Не инсталирайте вътрешното тяло в помещение с висока
влажност (напр. баня или сервизно помещение).
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Минимална площ на
[m] помещението [m
≤ 1,8 ≥ 4
≤ 0,6 ≥ 35
≤ 1,8 ≥ 8
≤ 0,6 ≥ 80
≤ 1,8 ≥ 9
≤ 0,6 ≥ 80
2
]
