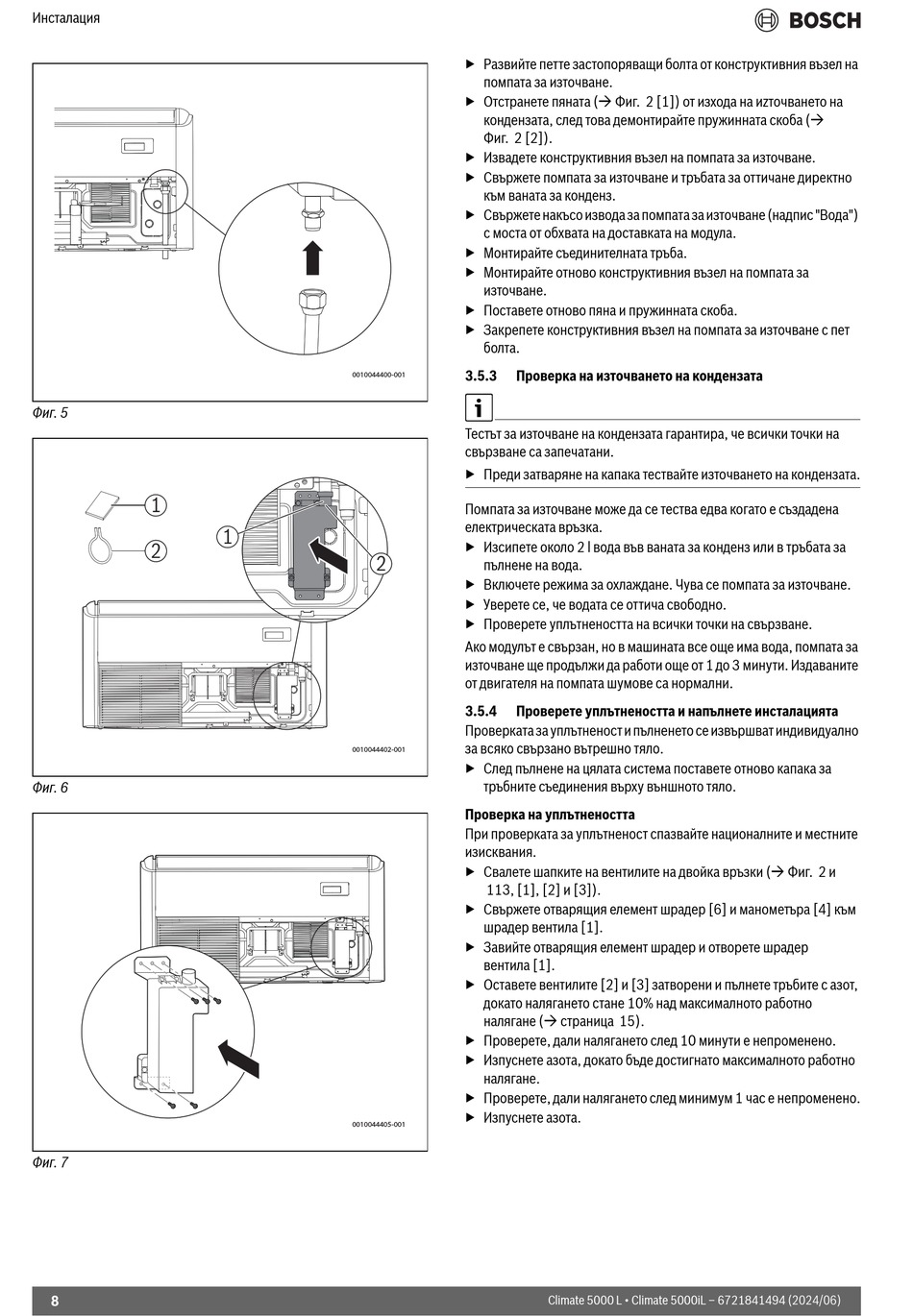

Bosch Climate CL5000L 53 E Installationsanleitung Für Die Fachkraft Seite 8

Инсталация
Фиг. 5
1
2
Фиг. 6
Фиг. 7
8
0010044400-001
1
2
0010044402-001
0010044405-001
▶ Развийте петте застопоряващи болта от конструктивния възел на
помпата за източване.
▶ Отстранете пяната ( Фиг. 2 [1]) от изхода на иzточването на
кондензата, след това демонтирайте пружинната скоба (
Фиг. 2 [2]).
▶ Извадете конструктивния възел на помпата за източване.
▶ Свържете помпата за източване и тръбата за оттичане директно
към ваната за конденз.
▶ Свържете накъсо извода за помпата за източване (надпис "Вода")
с моста от обхвата на доставката на модула.
▶ Монтирайте съединителната тръба.
▶ Монтирайте отново конструктивния възел на помпата за
източване.
▶ Поставете отново пяна и пружинната скоба.
▶ Закрепете конструктивния възел на помпата за източване с пет
болта.
3.5.3 Проверка на източването на кондензата
Тестът за източване на кондензата гарантира, че всички точки на
свързване са запечатани.
▶ Преди затваряне на капака тествайте източването на кондензата.
Помпата за източване може да се тества едва когато е създадена
електрическата връзка.
▶ Изсипете около 2 l вода във ваната за конденз или в тръбата за
пълнене на вода.
▶ Включете режима за охлаждане. Чува се помпата за източване.
▶ Уверете се, че водата се оттича свободно.
▶ Проверете уплътнеността на всички точки на свързване.
Ако модулът е свързан, но в машината все още има вода, помпата за
източване ще продължи да работи още от 1 до 3 минути. Издаваните
от двигателя на помпата шумове са нормални.
3.5.4 Проверете уплътнеността и напълнете инсталацията
Проверката за уплътненост и пълненето се извършват индивидуално
за всяко свързано вътрешно тяло.
▶ След пълнене на цялата система поставете отново капака за
тръбните съединения върху външното тяло.
Проверка на уплътнеността
При проверката за уплътненост спазвайте националните и местните
изисквания.
▶ Свалете шапките на вентилите на двойка връзки ( Фиг. 2 и
113, [1], [2] и [3]).
▶ Свържете отварящия елемент шрадер [6] и манометъра [4] към
шрадер вентила [1].
▶ Завийте отварящия елемент шрадер и отворете шрадер
вентила [1].
▶ Оставете вентилите [2] и [3] затворени и пълнете тръбите с азот,
докато налягането стане 10% над максималното работно
налягане ( страница 15).
▶ Проверете, дали налягането след 10 минути е непроменено.
▶ Изпуснете азота, докато бъде достигнато максималното работно
налягане.
▶ Проверете, дали налягането след минимум 1 час е непроменено.
▶ Изпуснете азота.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
