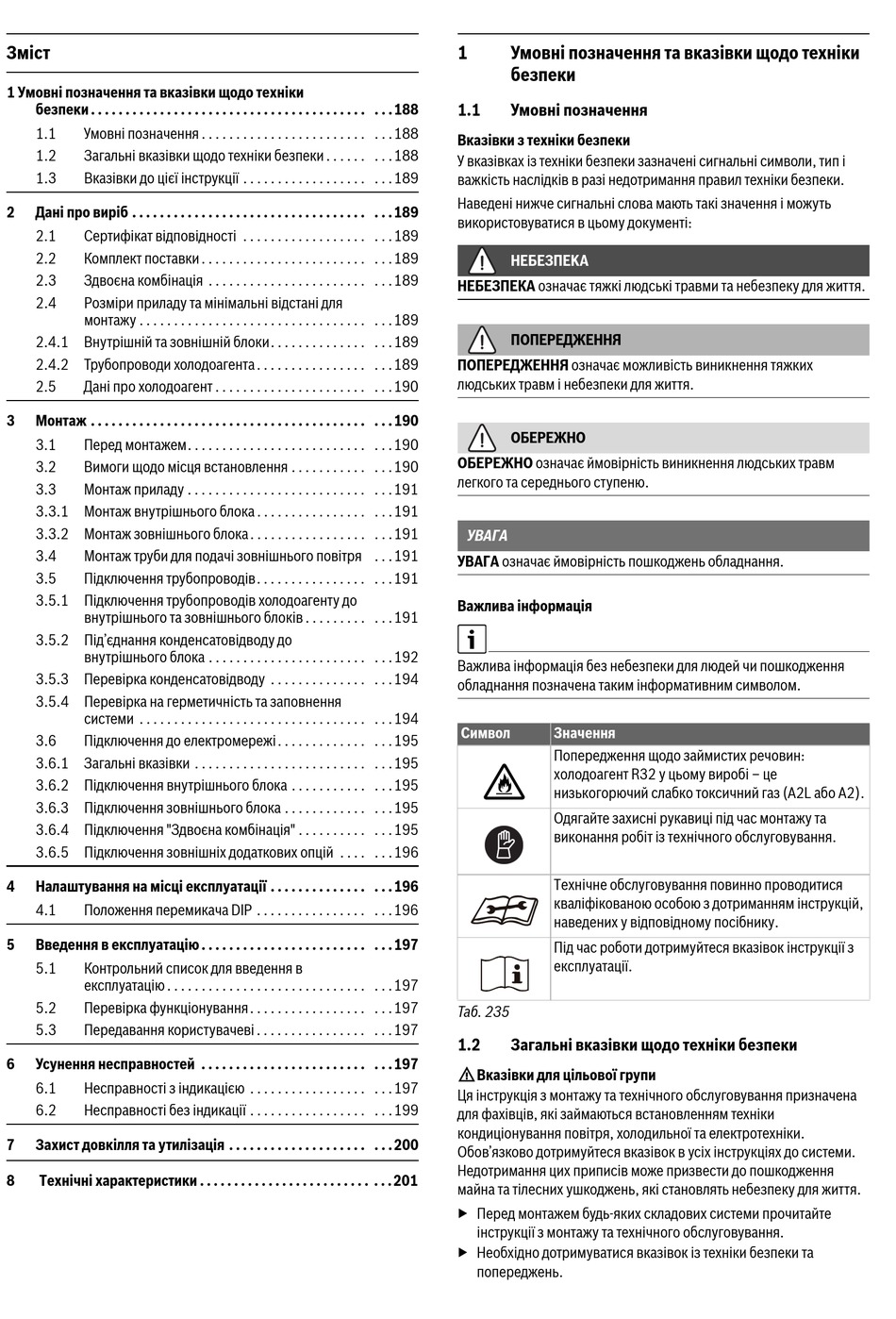

Зміст
1 Умовні позначення та вказівки щодо техніки
безпеки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .188
1.1 Умовні позначення . . . . . . . . . . . . . . . . . . . . . . . . . . .188
1.2 Загальні вказівки щодо техніки безпеки . . . . . . . . .188
1.3 Вказівки до цієї інструкції . . . . . . . . . . . . . . . . . . . . .189
2 Дані про виріб . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .189
2.1 Сертифікат відповідності . . . . . . . . . . . . . . . . . . . . .189
2.2 Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . .189
2.3 Здвоєна комбінація . . . . . . . . . . . . . . . . . . . . . . . . . .189
2.4 Розміри приладу та мінімальні відстані для
монтажу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .189
2.4.1 Внутрішній та зовнішній блоки. . . . . . . . . . . . . . . . .189
2.4.2 Трубопроводи холодоагента . . . . . . . . . . . . . . . . . . .189
2.5 Дані про холодоагент . . . . . . . . . . . . . . . . . . . . . . . . .190
3 Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .190
3.1 Перед монтажем. . . . . . . . . . . . . . . . . . . . . . . . . . . . .190
3.2 Вимоги щодо місця встановлення . . . . . . . . . . . . . .190
3.3 Монтаж приладу . . . . . . . . . . . . . . . . . . . . . . . . . . . . .191
3.3.1 Монтаж внутрішнього блока . . . . . . . . . . . . . . . . . . .191
3.3.2 Монтаж зовнішнього блока . . . . . . . . . . . . . . . . . . . .191
3.4 Монтаж труби для подачі зовнішнього повітря . . .191
3.5 Підключення трубопроводів. . . . . . . . . . . . . . . . . . .191
3.5.1 Підключення трубопроводів холодоагенту до
внутрішнього та зовнішнього блоків . . . . . . . . . . . .191
3.5.2 Під'єднання конденсатовідводу до
внутрішнього блока . . . . . . . . . . . . . . . . . . . . . . . . . .192
3.5.3 Перевірка конденсатовідводу . . . . . . . . . . . . . . . . .194
3.5.4 Перевірка на герметичність та заповнення
системи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .194
3.6 Підключення до електромережі . . . . . . . . . . . . . . . .195
3.6.1 Загальні вказівки . . . . . . . . . . . . . . . . . . . . . . . . . . . .195
3.6.2 Підключення внутрішнього блока . . . . . . . . . . . . . .195
3.6.3 Підключення зовнішнього блока . . . . . . . . . . . . . . .195
3.6.4 Підключення "Здвоєна комбінація" . . . . . . . . . . . . .195
3.6.5 Підключення зовнішніх додаткових опцій . . . . . . .196
4 Налаштування на місці експлуатації . . . . . . . . . . . . . . . . .196
4.1 Положення перемикача DIP . . . . . . . . . . . . . . . . . . .196
5 Введення в експлуатацію . . . . . . . . . . . . . . . . . . . . . . . . . . .197
5.1 Контрольний список для введення в
експлуатацію . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .197
5.2 Перевірка функціонування. . . . . . . . . . . . . . . . . . . .197
5.3 Передавання користувачеві . . . . . . . . . . . . . . . . . . .197
6 Усунення несправностей . . . . . . . . . . . . . . . . . . . . . . . . . . .197
6.1 Несправності з індикацією . . . . . . . . . . . . . . . . . . . .197
6.2 Несправності без індикації . . . . . . . . . . . . . . . . . . . .199
7 Захист довкілля та утилізація . . . . . . . . . . . . . . . . . . . . . . .200
8
Технічні характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . .201
1 Умовні позначення та вказівки щодо техніки
безпеки
1.1 Умовні позначення
Вказівки з техніки безпеки
У вказівках із техніки безпеки зазначені сигнальні символи, тип і
важкість наслідків в разі недотримання правил техніки безпеки.
Наведені нижче сигнальні слова мають такі значення і можуть
використовуватися в цьому документі:
HEБEЗПEKA
НЕБЕЗПЕКА означає тяжкі людські травми та небезпеку для життя.
ПОПEPEДЖEHHЯ
ПОПЕРЕДЖЕННЯ означає можливість виникнення тяжких
людських травм і небезпеки для життя.
OБEPEЖHO
ОБЕРЕЖНО означає ймовірність виникнення людських травм
легкого та середнього ступеню.
УВАГА
УВАГА означає ймовірність пошкоджень обладнання.
Важлива інформація
Важлива інформація без небезпеки для людей чи пошкодження
обладнання позначена таким інформативним символом.
Символ Значення
Попередження щодо займистих речовин:
холодоагент R32 у цьому виробі – це
низькогорючий слабко токсичний газ (A2L або A2).
Одягайте захисні рукавиці під час монтажу та
виконання робіт із технічного обслуговування.
Технічне обслуговування повинно проводитися
кваліфікованою особою з дотриманням інструкцій,
наведених у відповідному посібнику.
Під час роботи дотримуйтеся вказівок інструкції з
експлуатації.
Таб. 235
1.2 Загальні вказівки щодо техніки безпеки
HВказівки для цільової групи
Ця інструкція з монтажу та технічного обслуговування призначена
для фахівців, які займаються встановленням техніки
кондиціонування повітря, холодильної та електротехніки.
Обов'язково дотримуйтеся вказівок в усіх інструкціях до системи.
Недотримання цих приписів може призвести до пошкодження
майна та тілесних ушкоджень, які становлять небезпеку для життя.
▶ Перед монтажем будь-яких складових системи прочитайте
інструкції з монтажу та технічного обслуговування.
▶ Необхідно дотримуватися вказівок із техніки безпеки та
попереджень.
