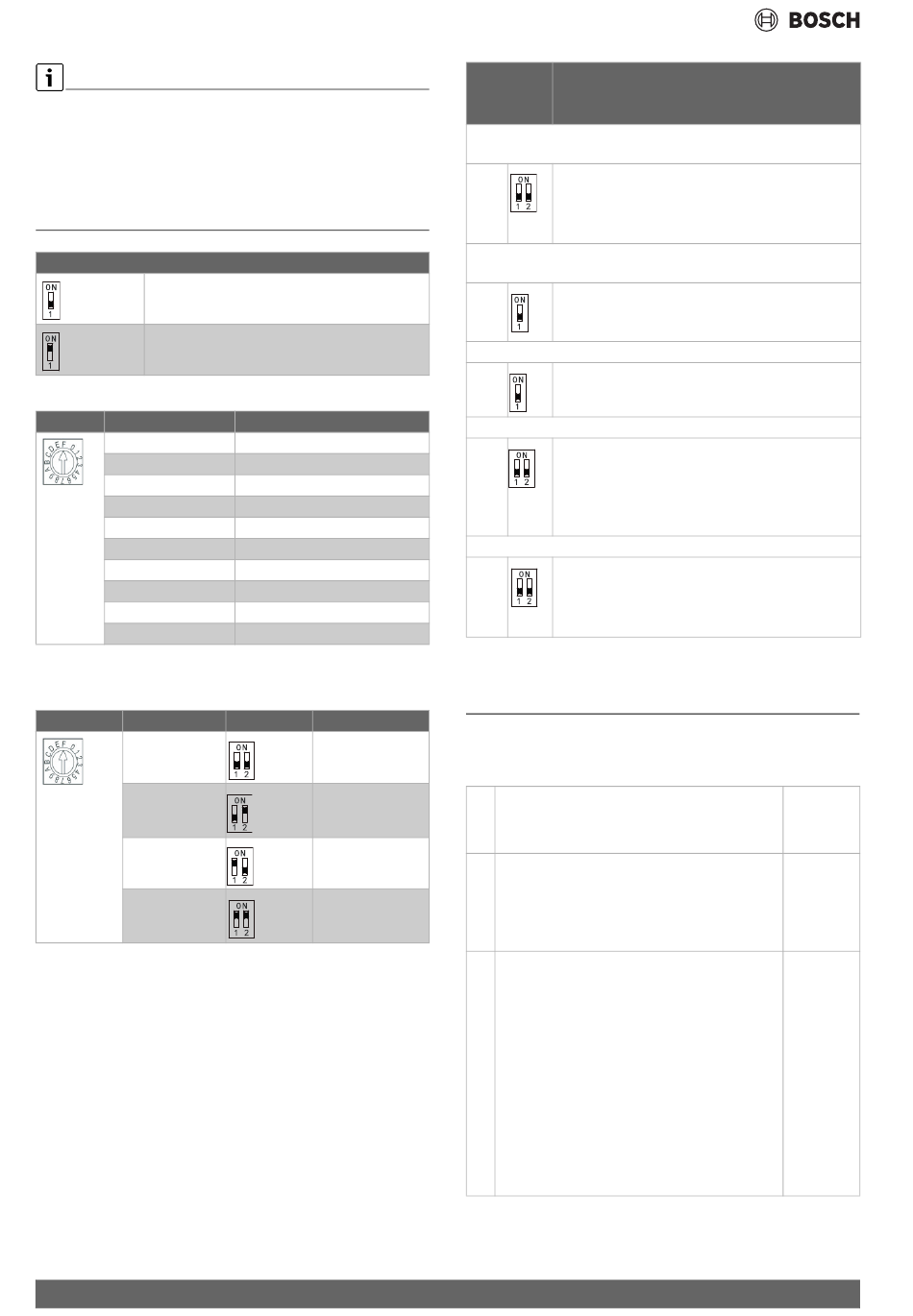

Mise en service
Tous les interrupteurs DIP sont pré-réglés en usine. Le réglage de base
est mis en évidence en gras.
▶ Seuls des techniciens de maintenance peuvent effectuer des modifi-
cations.
▶ Des positions erronées de l'interrupteur DIP peuvent provoquer de la
condensation, des bruits et des dysfonctionnements imprévus de
l'installation.
Signification de l'interrupteur DIP 0/1 :
Signifie 0
Signifie 1
Tab. 101 Positions de l'interrupteur
ENC1 défaut
0
1
2
4
5
7
8
9
A
B
1) Réglage par défaut selon modèle
Tab. 102 Régler la puissance
S1 Régler S1
0 - F
0 - F
0 - F
0 - F
1) Réglage par défaut
Tab. 103 Paramétrer l'adresse réseau
82
1)
Réglage de puissance
20
26
32 - 35
36 - 53
54 - 71
72 - 90
91 - 105
109 - 140
141 - 160
161 - 200
S2 Adresse réseau
1)
0 - 15
16 - 31
32 - 47
48 - 63
Interrupteur Signification de l'interrupteur DIP
DIP
Température d'arrêt de la soufflerie en cas de chauffage (fonction anti-
air froid)
SW1 • [00] : 0°
• [01] : 15 °C
• [10] : 8 °C
• [11] : réservé
Comportement du ventilateur si la température ambiante cible est
atteinte
SW2 • [0] : arrêt ventilateur
• [1] : marche ventilateur (la fonction anti-air froid est
désactivée)
Redémarrage automatique
SW3 • [0] : redémarrage automatique activé
• [1] : redémarrage automatique désactivé
Paramétrer l'unité maîtresse et esclave
SW5 • [00] : uniquement unité maîtresse, aucune unité
esclave
• [01] : unité maîtresse (chauffage)
• [10] : unité maîtresse (refroidissement)
• [11] : unité esclave
Compensation de température (chauffage)
SW6 • [00] : 0 °C
• [01] : 2 °C
• [10] : 4 °C
• [11] : réservé
1) Réglage par défaut mis en évidence en gras
Tab. 104 Signification de l'interrupteur DIP
5 Mise en service
5.1 Liste de contrôle pour la mise en service
1 L'unité extérieure et les unités intérieures sont
montées de manière conforme.
2 Les tubes sont
• raccordés,
• isolés,
• soumis à un contrôle d'étanchéité de manière
conforme.
3 Le raccordement électrique est exécuté de manière
conforme.
• L'alimentation électrique est dans la zone
normale.
• Le conducteur de mise à la terre est posé de
manière conforme.
• Le câble de raccordement est fixé au bornier.
• Accessoires externes optionnels raccordés
correctement et interrupteur DIP réglé
correctement.
• La connexion de la passerelle WLAN (accessoire
en option) est correcte et établie conformément
à la notice d'installation de la passerelle.
