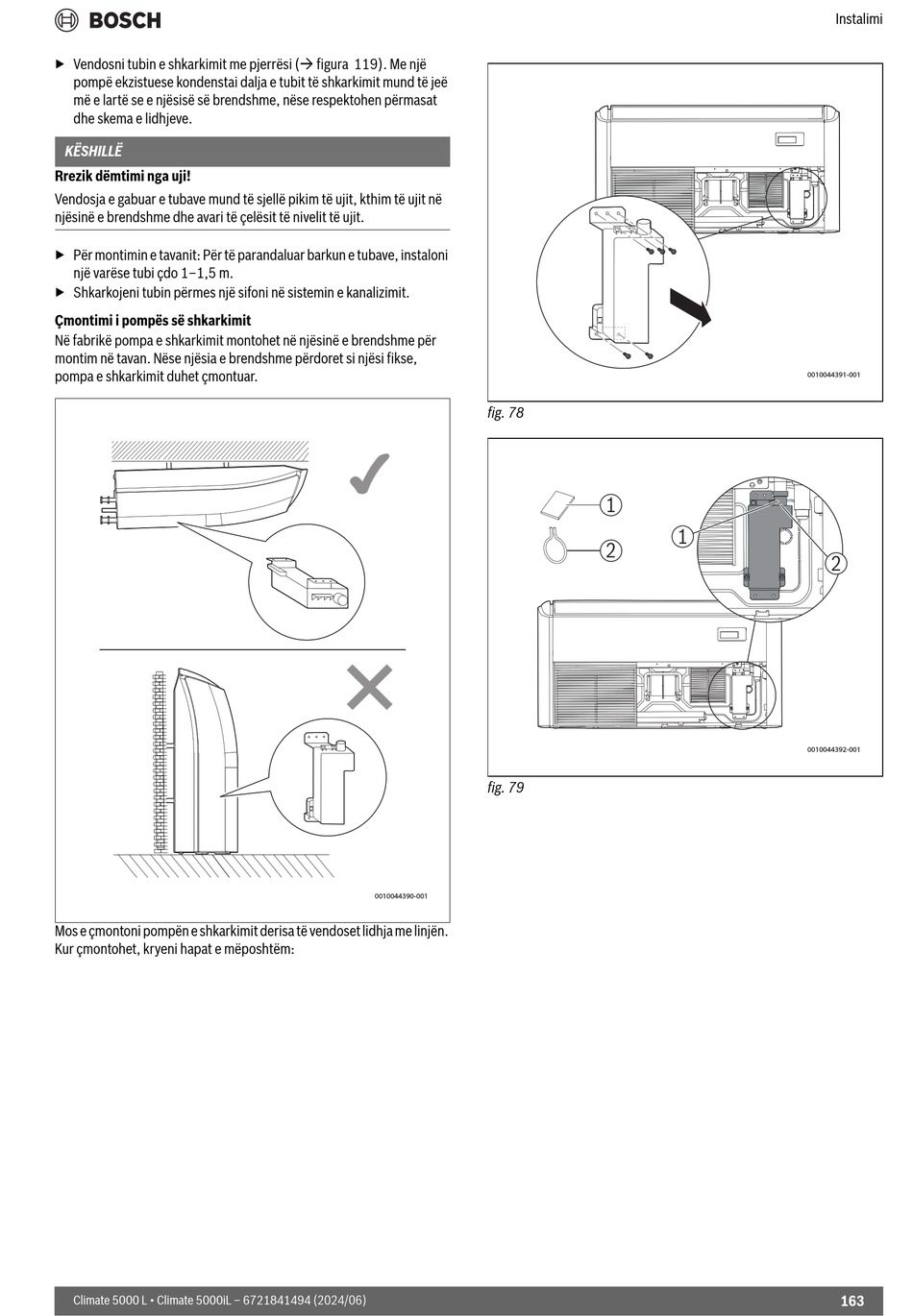

Bosch Climate CL5000L 53 E Installationsanleitung Für Die Fachkraft Seite 163

▶ Vendosni tubin e shkarkimit me pjerrësi ( figura 119). Me një
pompë ekzistuese kondenstai dalja e tubit të shkarkimit mund të jeë
më e lartë se e njësisë së brendshme, nëse respektohen përmasat
dhe skema e lidhjeve.
KËSHILLË
Rrezik dëmtimi nga uji!
Vendosja e gabuar e tubave mund të sjellë pikim të ujit, kthim të ujit në
njësinë e brendshme dhe avari të çelësit të nivelit të ujit.
▶ Për montimin e tavanit: Për të parandaluar barkun e tubave, instaloni
një varëse tubi çdo 1–1,5 m.
▶ Shkarkojeni tubin përmes një sifoni në sistemin e kanalizimit.
Çmontimi i pompës së shkarkimit
Në fabrikë pompa e shkarkimit montohet në njësinë e brendshme për
montim në tavan. Nëse njësia e brendshme përdoret si njësi fikse,
pompa e shkarkimit duhet çmontuar.
Mos e çmontoni pompën e shkarkimit derisa të vendoset lidhja me linjën.
Kur çmontohet, kryeni hapat e mëposhtëm:
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
fig. 78
fig. 79
0010044390-001
1
1
2
Instalimi
0010044391-001
2
0010044392-001
163
