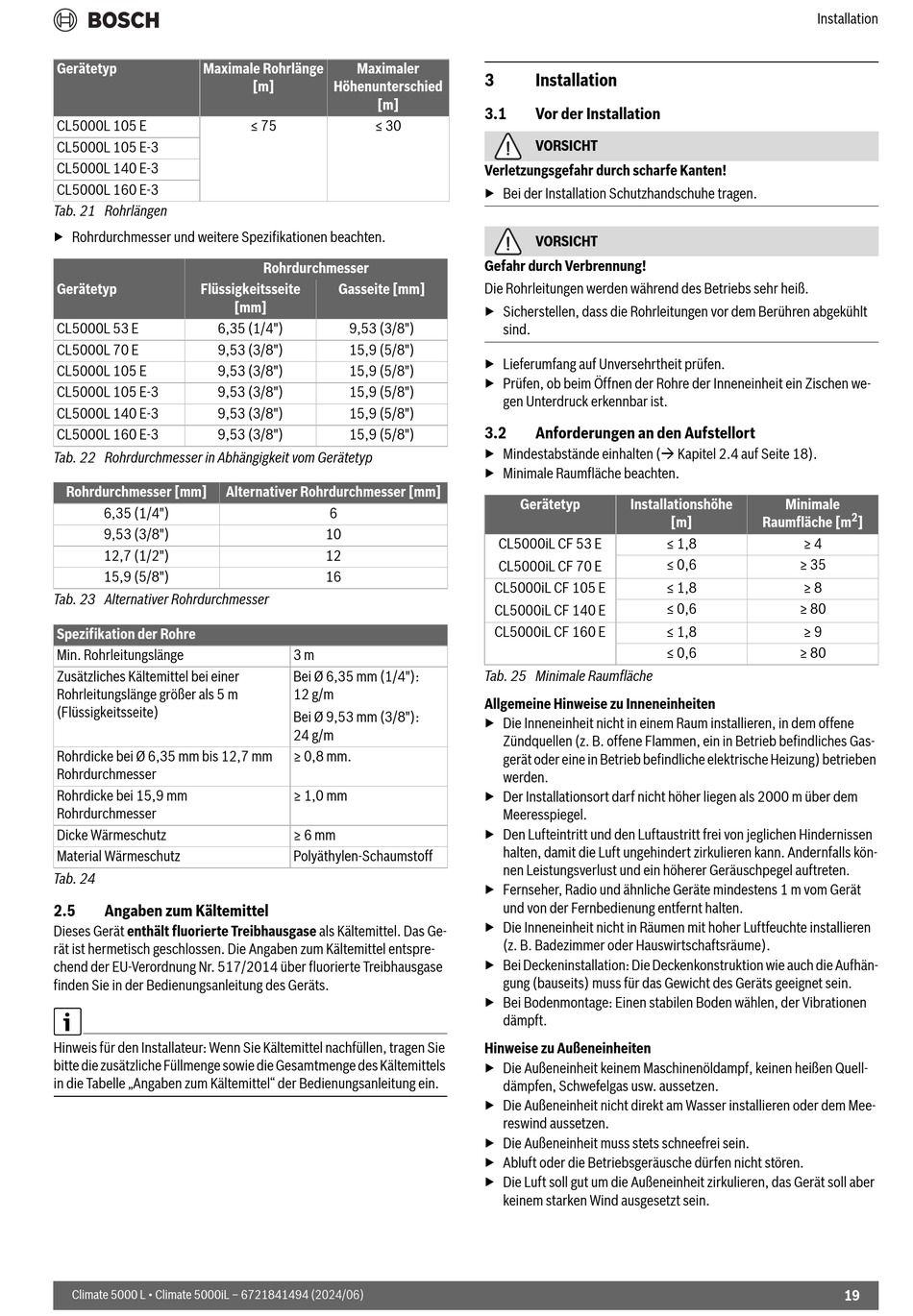

Bosch Climate CL5000L 53 E Installationsanleitung Für Die Fachkraft Seite 19

Gerätetyp Maximale Rohrlänge
CL5000L 105 E
CL5000L 105 E-3
CL5000L 140 E-3
CL5000L 160 E-3
Tab. 21 Rohrlängen
▶ Rohrdurchmesser und weitere Spezifikationen beachten.
Gerätetyp Flüssigkeitsseite
CL5000L 53 E 6,35 (1/4")
CL5000L 70 E 9,53 (3/8")
CL5000L 105 E 9,53 (3/8")
CL5000L 105 E-3 9,53 (3/8")
CL5000L 140 E-3 9,53 (3/8")
CL5000L 160 E-3 9,53 (3/8")
Tab. 22 Rohrdurchmesser in Abhängigkeit vom Gerätetyp
Rohrdurchmesser [mm] Alternativer Rohrdurchmesser [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tab. 23 Alternativer Rohrdurchmesser
Spezifikation der Rohre
Min. Rohrleitungslänge
Zusätzliches Kältemittel bei einer
Rohrleitungslänge größer als 5 m
(Flüssigkeitsseite)
Rohrdicke bei Ø 6,35 mm bis 12,7 mm
Rohrdurchmesser
Rohrdicke bei 15,9 mm
Rohrdurchmesser
Dicke Wärmeschutz
Material Wärmeschutz
Tab. 24
2.5 Angaben zum Kältemittel
Dieses Gerät enthält fluorierte Treibhausgase als Kältemittel. Das Ge-
rät ist hermetisch geschlossen. Die Angaben zum Kältemittel entspre-
chend der EU-Verordnung Nr. 517/2014 über fluorierte Treibhausgase
finden Sie in der Bedienungsanleitung des Geräts.
Hinweis für den Installateur: Wenn Sie Kältemittel nachfüllen, tragen Sie
bitte die zusätzliche Füllmenge sowie die Gesamtmenge des Kältemittels
in die Tabelle „Angaben zum Kältemittel" der Bedienungsanleitung ein.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Maximaler
[m] Höhenunterschied
[m]
≤ 75 ≤ 30
Rohrdurchmesser
Gasseite [mm]
[mm]
9,53 (3/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
6
10
12
16
3 m
Bei Ø 6,35 mm (1/4"):
12 g/m
Bei Ø 9,53 mm (3/8"):
24 g/m
≥ 0,8 mm.
≥ 1,0 mm
≥ 6 mm
Polyäthylen-Schaumstoff
3 Installation
3.1 Vor der Installation
VORSICHT
Verletzungsgefahr durch scharfe Kanten!
▶ Bei der Installation Schutzhandschuhe tragen.
VORSICHT
Gefahr durch Verbrennung!
Die Rohrleitungen werden während des Betriebs sehr heiß.
▶ Sicherstellen, dass die Rohrleitungen vor dem Berühren abgekühlt
sind.
▶ Lieferumfang auf Unversehrtheit prüfen.
▶ Prüfen, ob beim Öffnen der Rohre der Inneneinheit ein Zischen we-
gen Unterdruck erkennbar ist.
3.2 Anforderungen an den Aufstellort
▶ Mindestabstände einhalten ( Kapitel 2.4 auf Seite 18).
▶ Minimale Raumfläche beachten.
Gerätetyp Installationshöhe
CL5000iL CF 53 E
CL5000iL CF 70 E
CL5000iL CF 105 E
CL5000iL CF 140 E
CL5000iL CF 160 E
Tab. 25 Minimale Raumfläche
Allgemeine Hinweise zu Inneneinheiten
▶ Die Inneneinheit nicht in einem Raum installieren, in dem offene
Zündquellen (z. B. offene Flammen, ein in Betrieb befindliches Gas-
gerät oder eine in Betrieb befindliche elektrische Heizung) betrieben
werden.
▶ Der Installationsort darf nicht höher liegen als 2000 m über dem
Meeresspiegel.
▶ Den Lufteintritt und den Luftaustritt frei von jeglichen Hindernissen
halten, damit die Luft ungehindert zirkulieren kann. Andernfalls kön-
nen Leistungsverlust und ein höherer Geräuschpegel auftreten.
▶ Fernseher, Radio und ähnliche Geräte mindestens 1 m vom Gerät
und von der Fernbedienung entfernt halten.
▶ Die Inneneinheit nicht in Räumen mit hoher Luftfeuchte installieren
(z. B. Badezimmer oder Hauswirtschaftsräume).
▶ Bei Deckeninstallation: Die Deckenkonstruktion wie auch die Aufhän-
gung (bauseits) muss für das Gewicht des Geräts geeignet sein.
▶ Bei Bodenmontage: Einen stabilen Boden wählen, der Vibrationen
dämpft.
Hinweise zu Außeneinheiten
▶ Die Außeneinheit keinem Maschinenöldampf, keinen heißen Quell-
dämpfen, Schwefelgas usw. aussetzen.
▶ Die Außeneinheit nicht direkt am Wasser installieren oder dem Mee-
reswind aussetzen.
▶ Die Außeneinheit muss stets schneefrei sein.
▶ Abluft oder die Betriebsgeräusche dürfen nicht stören.
▶ Die Luft soll gut um die Außeneinheit zirkulieren, das Gerät soll aber
keinem starken Wind ausgesetzt sein.
Installation
Minimale
[m] Raumfläche [m
≤ 1,8 ≥ 4
≤ 0,6 ≥ 35
≤ 1,8 ≥ 8
≤ 0,6 ≥ 80
≤ 1,8 ≥ 9
≤ 0,6 ≥ 80
2
]
