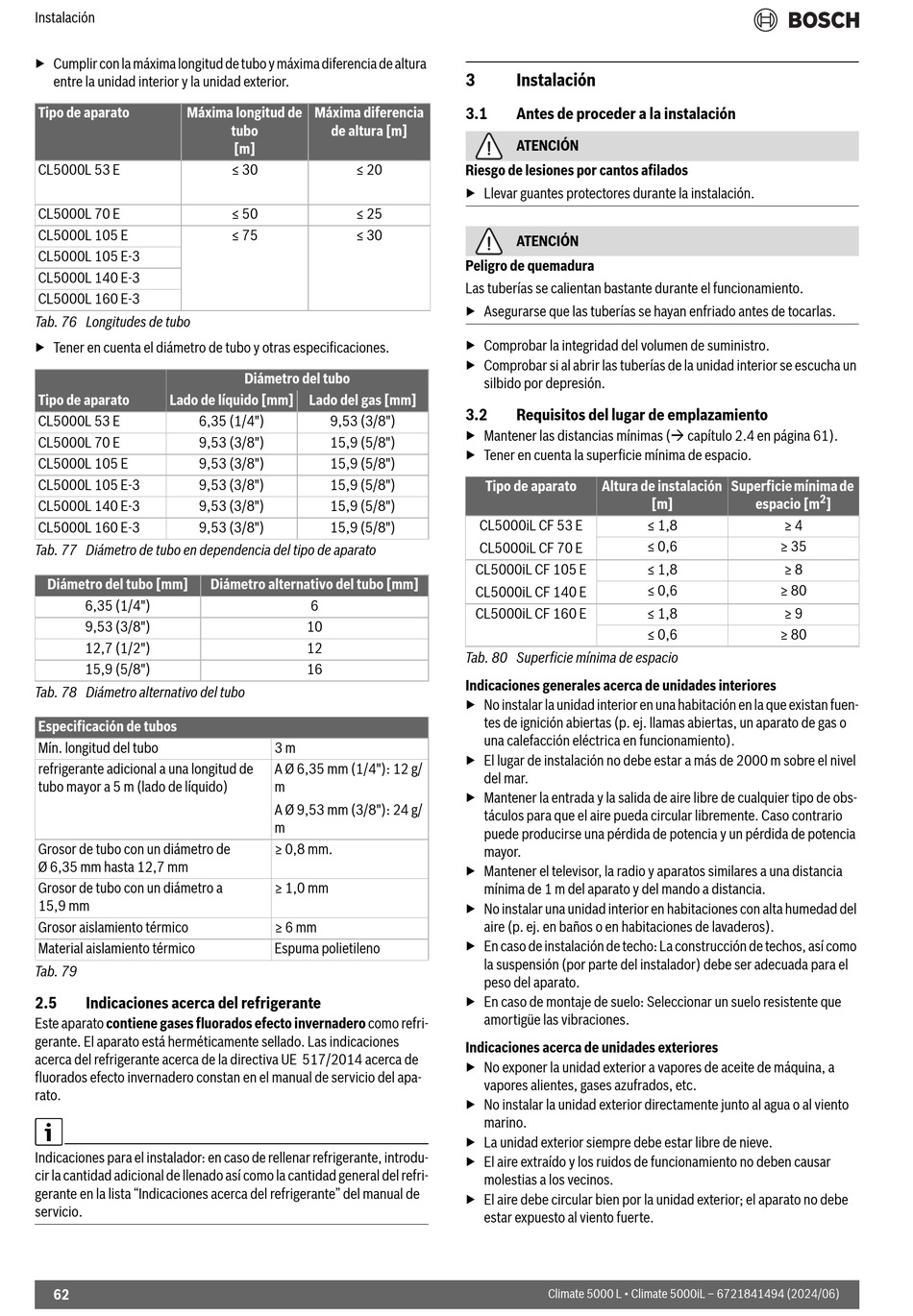

Instalación
▶ Cumplir con la máxima longitud de tubo y máxima diferencia de altura
entre la unidad interior y la unidad exterior.
Tipo de aparato Máxima longitud de
CL5000L 53 E
CL5000L 70 E
CL5000L 105 E
CL5000L 105 E-3
CL5000L 140 E-3
CL5000L 160 E-3
Tab. 76 Longitudes de tubo
▶ Tener en cuenta el diámetro de tubo y otras especificaciones.
Tipo de aparato Lado de líquido [mm] Lado del gas [mm]
CL5000L 53 E 6,35 (1/4")
CL5000L 70 E 9,53 (3/8")
CL5000L 105 E 9,53 (3/8")
CL5000L 105 E-3 9,53 (3/8")
CL5000L 140 E-3 9,53 (3/8")
CL5000L 160 E-3 9,53 (3/8")
Tab. 77 Diámetro de tubo en dependencia del tipo de aparato
Diámetro del tubo [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tab. 78 Diámetro alternativo del tubo
Especificación de tubos
Mín. longitud del tubo
refrigerante adicional a una longitud de
tubo mayor a 5 m (lado de líquido)
Grosor de tubo con un diámetro de
Ø 6,35 mm hasta 12,7 mm
Grosor de tubo con un diámetro a
15,9 mm
Grosor aislamiento térmico
Material aislamiento térmico
Tab. 79
2.5 Indicaciones acerca del refrigerante
Este aparato contiene gases fluorados efecto invernadero como refri-
gerante. El aparato está herméticamente sellado. Las indicaciones
acerca del refrigerante acerca de la directiva UE 517/2014 acerca de
fluorados efecto invernadero constan en el manual de servicio del apa-
rato.
Indicaciones para el instalador: en caso de rellenar refrigerante, introdu-
cir la cantidad adicional de llenado así como la cantidad general del refri-
gerante en la lista "Indicaciones acerca del refrigerante" del manual de
servicio.
62
Máxima diferencia
tubo de altura [m]
[m]
≤ 30 ≤ 20
≤ 50 ≤ 25
≤ 75 ≤ 30
Diámetro del tubo
9,53 (3/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
Diámetro alternativo del tubo [mm]
6
10
12
16
3 m
A Ø 6,35 mm (1/4"): 12 g/
m
A Ø 9,53 mm (3/8"): 24 g/
m
≥ 0,8 mm.
≥ 1,0 mm
≥ 6 mm
Espuma polietileno
3 Instalación
3.1 Antes de proceder a la instalación
ATENCIÓN
Riesgo de lesiones por cantos afilados
▶ Llevar guantes protectores durante la instalación.
ATENCIÓN
Peligro de quemadura
Las tuberías se calientan bastante durante el funcionamiento.
▶ Asegurarse que las tuberías se hayan enfriado antes de tocarlas.
▶ Comprobar la integridad del volumen de suministro.
▶ Comprobar si al abrir las tuberías de la unidad interior se escucha un
silbido por depresión.
3.2 Requisitos del lugar de emplazamiento
▶ Mantener las distancias mínimas ( capítulo 2.4 en página 61).
▶ Tener en cuenta la superficie mínima de espacio.
Tipo de aparato Altura de instalación
CL5000iL CF 53 E
CL5000iL CF 70 E
CL5000iL CF 105 E
CL5000iL CF 140 E
CL5000iL CF 160 E
Tab. 80 Superficie mínima de espacio
Indicaciones generales acerca de unidades interiores
▶ No instalar la unidad interior en una habitación en la que existan fuen-
tes de ignición abiertas (p. ej. llamas abiertas, un aparato de gas o
una calefacción eléctrica en funcionamiento).
▶ El lugar de instalación no debe estar a más de 2000 m sobre el nivel
del mar.
▶ Mantener la entrada y la salida de aire libre de cualquier tipo de obs-
táculos para que el aire pueda circular libremente. Caso contrario
puede producirse una pérdida de potencia y un pérdida de potencia
mayor.
▶ Mantener el televisor, la radio y aparatos similares a una distancia
mínima de 1 m del aparato y del mando a distancia.
▶ No instalar una unidad interior en habitaciones con alta humedad del
aire (p. ej. en baños o en habitaciones de lavaderos).
▶ En caso de instalación de techo: La construcción de techos, así como
la suspensión (por parte del instalador) debe ser adecuada para el
peso del aparato.
▶ En caso de montaje de suelo: Seleccionar un suelo resistente que
amortigüe las vibraciones.
Indicaciones acerca de unidades exteriores
▶ No exponer la unidad exterior a vapores de aceite de máquina, a
vapores alientes, gases azufrados, etc.
▶ No instalar la unidad exterior directamente junto al agua o al viento
marino.
▶ La unidad exterior siempre debe estar libre de nieve.
▶ El aire extraído y los ruidos de funcionamiento no deben causar
molestias a los vecinos.
▶ El aire debe circular bien por la unidad exterior; el aparato no debe
estar expuesto al viento fuerte.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Superficie mínima de
[m] espacio [m
≤ 1,8 ≥ 4
≤ 0,6 ≥ 35
≤ 1,8 ≥ 8
≤ 0,6 ≥ 80
≤ 1,8 ≥ 9
≤ 0,6 ≥ 80
2
]
