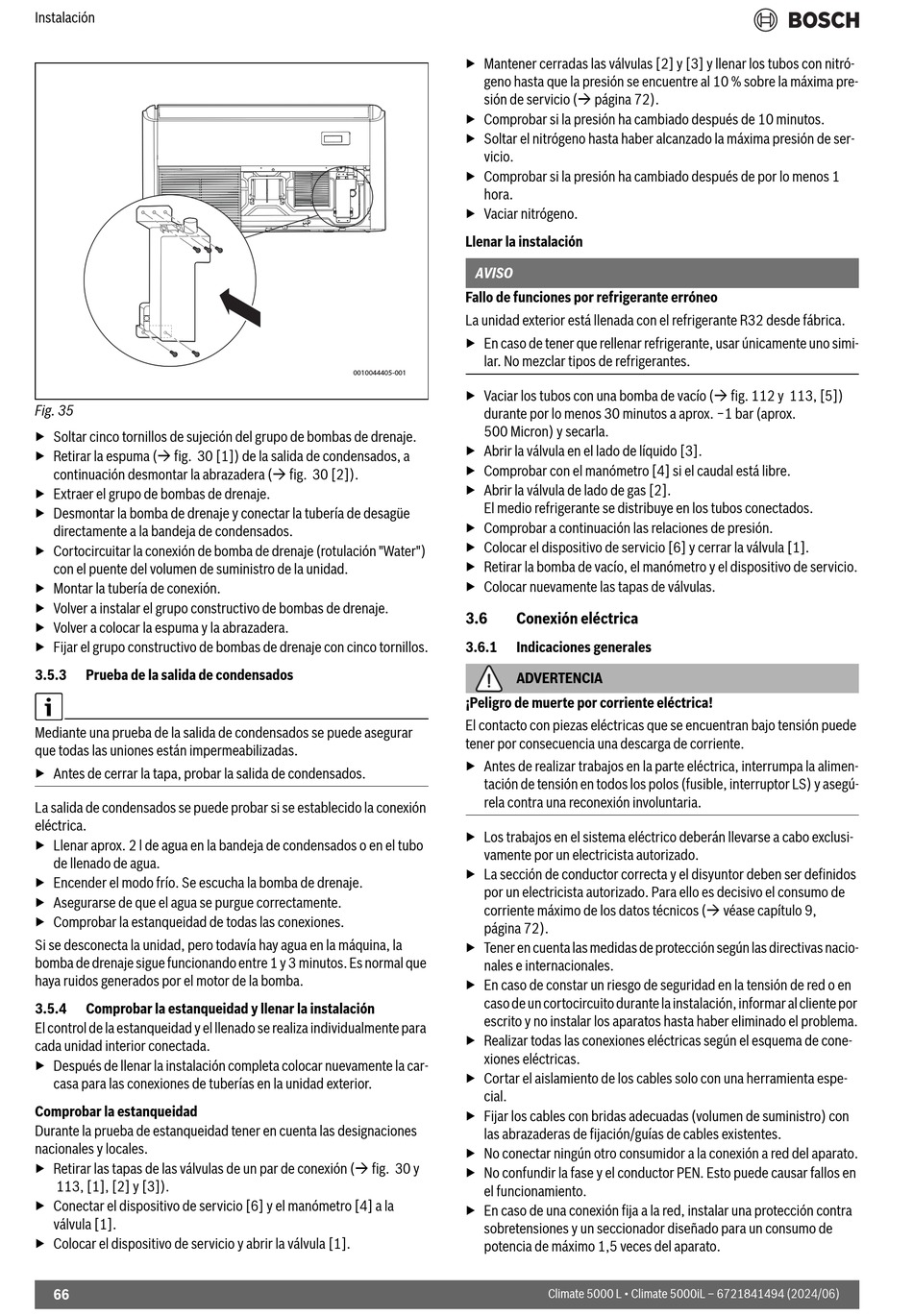

Instalación
Fig. 35
▶ Soltar cinco tornillos de sujeción del grupo de bombas de drenaje.
▶ Retirar la espuma ( fig. 30 [1]) de la salida de condensados, a
continuación desmontar la abrazadera ( fig. 30 [2]).
▶ Extraer el grupo de bombas de drenaje.
▶ Desmontar la bomba de drenaje y conectar la tubería de desagüe
directamente a la bandeja de condensados.
▶ Cortocircuitar la conexión de bomba de drenaje (rotulación "Water")
con el puente del volumen de suministro de la unidad.
▶ Montar la tubería de conexión.
▶ Volver a instalar el grupo constructivo de bombas de drenaje.
▶ Volver a colocar la espuma y la abrazadera.
▶ Fijar el grupo constructivo de bombas de drenaje con cinco tornillos.
3.5.3
Prueba de la salida de condensados
Mediante una prueba de la salida de condensados se puede asegurar
que todas las uniones están impermeabilizadas.
▶ Antes de cerrar la tapa, probar la salida de condensados.
La salida de condensados se puede probar si se establecido la conexión
eléctrica.
▶ Llenar aprox. 2 l de agua en la bandeja de condensados o en el tubo
de llenado de agua.
▶ Encender el modo frío. Se escucha la bomba de drenaje.
▶ Asegurarse de que el agua se purgue correctamente.
▶ Comprobar la estanqueidad de todas las conexiones.
Si se desconecta la unidad, pero todavía hay agua en la máquina, la
bomba de drenaje sigue funcionando entre 1 y 3 minutos. Es normal que
haya ruidos generados por el motor de la bomba.
3.5.4
Comprobar la estanqueidad y llenar la instalación
El control de la estanqueidad y el llenado se realiza individualmente para
cada unidad interior conectada.
▶ Después de llenar la instalación completa colocar nuevamente la car-
casa para las conexiones de tuberías en la unidad exterior.
Comprobar la estanqueidad
Durante la prueba de estanqueidad tener en cuenta las designaciones
nacionales y locales.
▶ Retirar las tapas de las válvulas de un par de conexión ( fig. 30 y
113, [1], [2] y [3]).
▶ Conectar el dispositivo de servicio [6] y el manómetro [4] a la
válvula [1].
▶ Colocar el dispositivo de servicio y abrir la válvula [1].
66
▶ Mantener cerradas las válvulas [2] y [3] y llenar los tubos con nitró-
geno hasta que la presión se encuentre al 10 % sobre la máxima pre-
sión de servicio ( página 72).
▶ Comprobar si la presión ha cambiado después de 10 minutos.
▶ Soltar el nitrógeno hasta haber alcanzado la máxima presión de ser-
vicio.
▶ Comprobar si la presión ha cambiado después de por lo menos 1
hora.
▶ Vaciar nitrógeno.
Llenar la instalación
AVISO
Fallo de funciones por refrigerante erróneo
La unidad exterior está llenada con el refrigerante R32 desde fábrica.
▶ En caso de tener que rellenar refrigerante, usar únicamente uno simi-
lar. No mezclar tipos de refrigerantes.
0010044405-001
▶ Vaciar los tubos con una bomba de vacío ( fig. 112 y 113, [5])
durante por lo menos 30 minutos a aprox. −1 bar (aprox.
500 Micron) y secarla.
▶ Abrir la válvula en el lado de líquido [3].
▶ Comprobar con el manómetro [4] si el caudal está libre.
▶ Abrir la válvula de lado de gas [2].
El medio refrigerante se distribuye en los tubos conectados.
▶ Comprobar a continuación las relaciones de presión.
▶ Colocar el dispositivo de servicio [6] y cerrar la válvula [1].
▶ Retirar la bomba de vacío, el manómetro y el dispositivo de servicio.
▶ Colocar nuevamente las tapas de válvulas.
3.6
Conexión eléctrica
3.6.1
Indicaciones generales
ADVERTENCIA
¡Peligro de muerte por corriente eléctrica!
El contacto con piezas eléctricas que se encuentran bajo tensión puede
tener por consecuencia una descarga de corriente.
▶ Antes de realizar trabajos en la parte eléctrica, interrumpa la alimen-
tación de tensión en todos los polos (fusible, interruptor LS) y asegú-
rela contra una reconexión involuntaria.
▶ Los trabajos en el sistema eléctrico deberán llevarse a cabo exclusi-
vamente por un electricista autorizado.
▶ La sección de conductor correcta y el disyuntor deben ser definidos
por un electricista autorizado. Para ello es decisivo el consumo de
corriente máximo de los datos técnicos ( véase capítulo 9,
página 72).
▶ Tener en cuenta las medidas de protección según las directivas nacio-
nales e internacionales.
▶ En caso de constar un riesgo de seguridad en la tensión de red o en
caso de un cortocircuito durante la instalación, informar al cliente por
escrito y no instalar los aparatos hasta haber eliminado el problema.
▶ Realizar todas las conexiones eléctricas según el esquema de cone-
xiones eléctricas.
▶ Cortar el aislamiento de los cables solo con una herramienta espe-
cial.
▶ Fijar los cables con bridas adecuadas (volumen de suministro) con
las abrazaderas de fijación/guías de cables existentes.
▶ No conectar ningún otro consumidor a la conexión a red del aparato.
▶ No confundir la fase y el conductor PEN. Esto puede causar fallos en
el funcionamiento.
▶ En caso de una conexión fija a la red, instalar una protección contra
sobretensiones y un seccionador diseñado para un consumo de
potencia de máximo 1,5 veces del aparato.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
