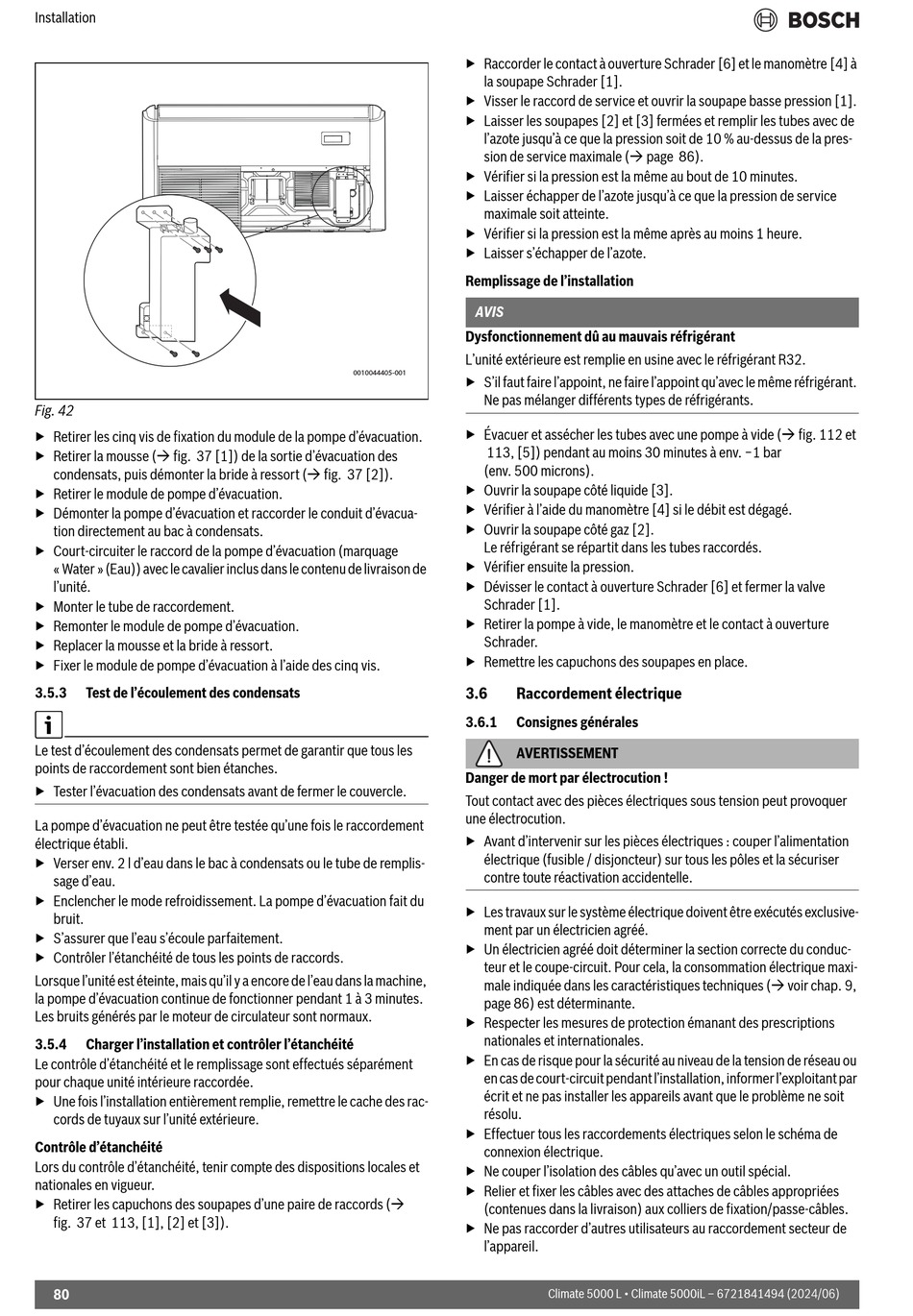

Bosch Climate CL5000L 53 E Installationsanleitung Für Die Fachkraft Seite 80

Installation
Fig. 42
▶ Retirer les cinq vis de fixation du module de la pompe d'évacuation.
▶ Retirer la mousse ( fig. 37 [1]) de la sortie d'évacuation des
condensats, puis démonter la bride à ressort ( fig. 37 [2]).
▶ Retirer le module de pompe d'évacuation.
▶ Démonter la pompe d'évacuation et raccorder le conduit d'évacua-
tion directement au bac à condensats.
▶ Court-circuiter le raccord de la pompe d'évacuation (marquage
« Water » (Eau)) avec le cavalier inclus dans le contenu de livraison de
l'unité.
▶ Monter le tube de raccordement.
▶ Remonter le module de pompe d'évacuation.
▶ Replacer la mousse et la bride à ressort.
▶ Fixer le module de pompe d'évacuation à l'aide des cinq vis.
3.5.3 Test de l'écoulement des condensats
Le test d'écoulement des condensats permet de garantir que tous les
points de raccordement sont bien étanches.
▶ Tester l'évacuation des condensats avant de fermer le couvercle.
La pompe d'évacuation ne peut être testée qu'une fois le raccordement
électrique établi.
▶ Verser env. 2 l d'eau dans le bac à condensats ou le tube de remplis-
sage d'eau.
▶ Enclencher le mode refroidissement. La pompe d'évacuation fait du
bruit.
▶ S'assurer que l'eau s'écoule parfaitement.
▶ Contrôler l'étanchéité de tous les points de raccords.
Lorsque l'unité est éteinte, mais qu'il y a encore de l'eau dans la machine,
la pompe d'évacuation continue de fonctionner pendant 1 à 3 minutes.
Les bruits générés par le moteur de circulateur sont normaux.
3.5.4 Charger l'installation et contrôler l'étanchéité
Le contrôle d'étanchéité et le remplissage sont effectués séparément
pour chaque unité intérieure raccordée.
▶ Une fois l'installation entièrement remplie, remettre le cache des rac-
cords de tuyaux sur l'unité extérieure.
Contrôle d'étanchéité
Lors du contrôle d'étanchéité, tenir compte des dispositions locales et
nationales en vigueur.
▶ Retirer les capuchons des soupapes d'une paire de raccords (
fig. 37 et 113, [1], [2] et [3]).
80
▶ Raccorder le contact à ouverture Schrader [6] et le manomètre [4] à
la soupape Schrader [1].
▶ Visser le raccord de service et ouvrir la soupape basse pression [1].
▶ Laisser les soupapes [2] et [3] fermées et remplir les tubes avec de
l'azote jusqu'à ce que la pression soit de 10 % au-dessus de la pres-
sion de service maximale ( page 86).
▶ Vérifier si la pression est la même au bout de 10 minutes.
▶ Laisser échapper de l'azote jusqu'à ce que la pression de service
maximale soit atteinte.
▶ Vérifier si la pression est la même après au moins 1 heure.
▶ Laisser s'échapper de l'azote.
Remplissage de l'installation
AVIS
Dysfonctionnement dû au mauvais réfrigérant
L'unité extérieure est remplie en usine avec le réfrigérant R32.
0010044405-001
▶ S'il faut faire l'appoint, ne faire l'appoint qu'avec le même réfrigérant.
Ne pas mélanger différents types de réfrigérants.
▶ Évacuer et assécher les tubes avec une pompe à vide ( fig. 112 et
113, [5]) pendant au moins 30 minutes à env. −1 bar
(env. 500 microns).
▶ Ouvrir la soupape côté liquide [3].
▶ Vérifier à l'aide du manomètre [4] si le débit est dégagé.
▶ Ouvrir la soupape côté gaz [2].
Le réfrigérant se répartit dans les tubes raccordés.
▶ Vérifier ensuite la pression.
▶ Dévisser le contact à ouverture Schrader [6] et fermer la valve
Schrader [1].
▶ Retirer la pompe à vide, le manomètre et le contact à ouverture
Schrader.
▶ Remettre les capuchons des soupapes en place.
3.6 Raccordement électrique
3.6.1 Consignes générales
AVERTISSEMENT
Danger de mort par électrocution !
Tout contact avec des pièces électriques sous tension peut provoquer
une électrocution.
▶ Avant d'intervenir sur les pièces électriques : couper l'alimentation
électrique (fusible / disjoncteur) sur tous les pôles et la sécuriser
contre toute réactivation accidentelle.
▶ Les travaux sur le système électrique doivent être exécutés exclusive-
ment par un électricien agréé.
▶ Un électricien agréé doit déterminer la section correcte du conduc-
teur et le coupe-circuit. Pour cela, la consommation électrique maxi-
male indiquée dans les caractéristiques techniques ( voir chap. 9,
page 86) est déterminante.
▶ Respecter les mesures de protection émanant des prescriptions
nationales et internationales.
▶ En cas de risque pour la sécurité au niveau de la tension de réseau ou
en cas de court-circuit pendant l'installation, informer l'exploitant par
écrit et ne pas installer les appareils avant que le problème ne soit
résolu.
▶ Effectuer tous les raccordements électriques selon le schéma de
connexion électrique.
▶ Ne couper l'isolation des câbles qu'avec un outil spécial.
▶ Relier et fixer les câbles avec des attaches de câbles appropriées
(contenues dans la livraison) aux colliers de fixation/passe-câbles.
▶ Ne pas raccorder d'autres utilisateurs au raccordement secteur de
l'appareil.
