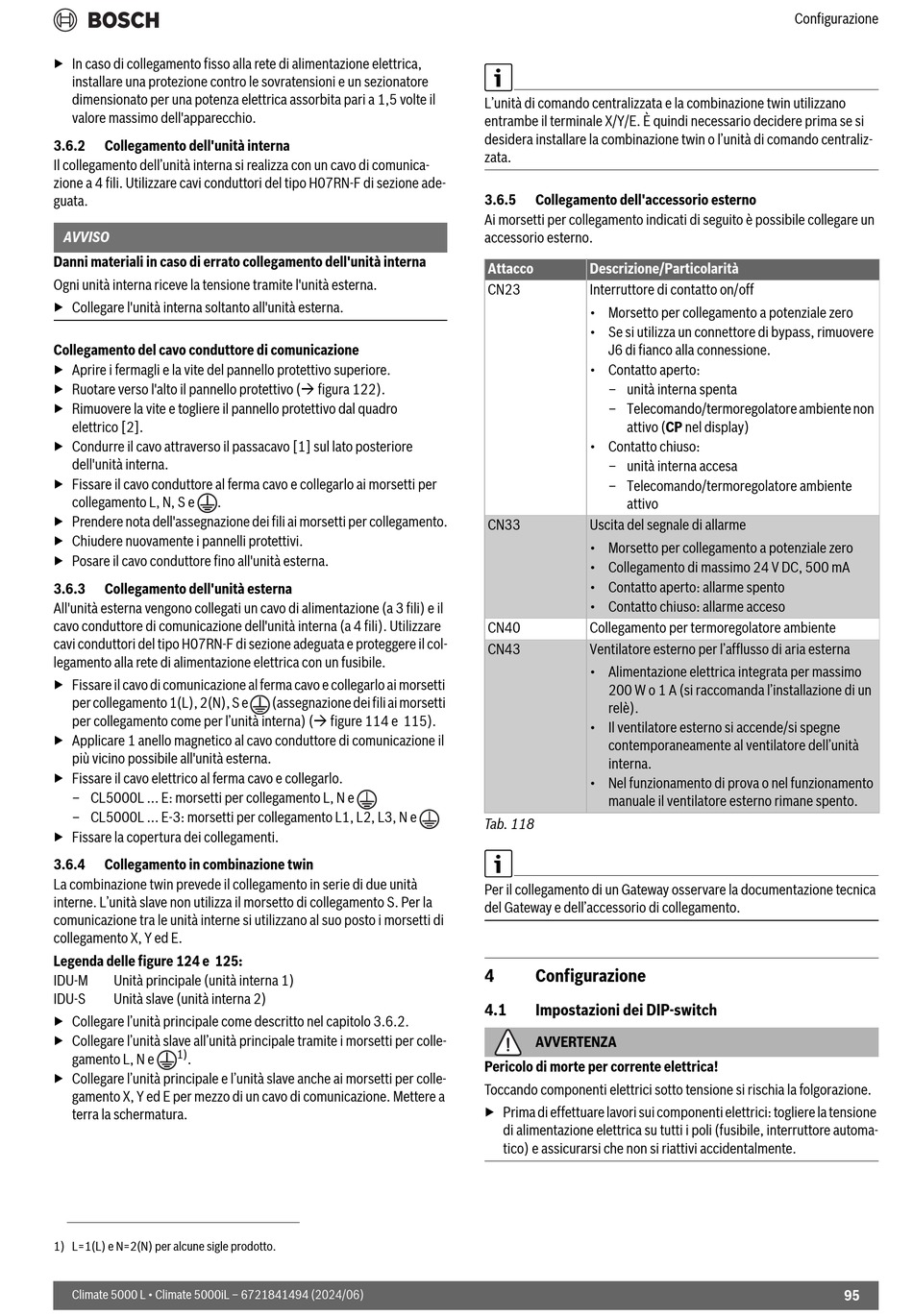

▶ In caso di collegamento fisso alla rete di alimentazione elettrica,
installare una protezione contro le sovratensioni e un sezionatore
dimensionato per una potenza elettrica assorbita pari a 1,5 volte il
valore massimo dell'apparecchio.
3.6.2 Collegamento dell'unità interna
Il collegamento dell'unità interna si realizza con un cavo di comunica-
zione a 4 fili. Utilizzare cavi conduttori del tipo H07RN-F di sezione ade-
guata.
AVVISO
Danni materiali in caso di errato collegamento dell'unità interna
Ogni unità interna riceve la tensione tramite l'unità esterna.
▶ Collegare l'unità interna soltanto all'unità esterna.
Collegamento del cavo conduttore di comunicazione
▶ Aprire i fermagli e la vite del pannello protettivo superiore.
▶ Ruotare verso l'alto il pannello protettivo ( figura 122).
▶ Rimuovere la vite e togliere il pannello protettivo dal quadro
elettrico [2].
▶ Condurre il cavo attraverso il passacavo [1] sul lato posteriore
dell'unità interna.
▶ Fissare il cavo conduttore al ferma cavo e collegarlo ai morsetti per
collegamento L, N, S e .
▶ Prendere nota dell'assegnazione dei fili ai morsetti per collegamento.
▶ Chiudere nuovamente i pannelli protettivi.
▶ Posare il cavo conduttore fino all'unità esterna.
3.6.3 Collegamento dell'unità esterna
All'unità esterna vengono collegati un cavo di alimentazione (a 3 fili) e il
cavo conduttore di comunicazione dell'unità interna (a 4 fili). Utilizzare
cavi conduttori del tipo H07RN-F di sezione adeguata e proteggere il col-
legamento alla rete di alimentazione elettrica con un fusibile.
▶ Fissare il cavo di comunicazione al ferma cavo e collegarlo ai morsetti
per collegamento 1(L), 2(N), S e
per collegamento come per l'unità interna) ( figure 114 e 115).
▶ Applicare 1 anello magnetico al cavo conduttore di comunicazione il
più vicino possibile all'unità esterna.
▶ Fissare il cavo elettrico al ferma cavo e collegarlo.
– CL5000L ... E: morsetti per collegamento L, N e
– CL5000L ... E-3: morsetti per collegamento L1, L2, L3, N e
▶ Fissare la copertura dei collegamenti.
3.6.4 Collegamento in combinazione twin
La combinazione twin prevede il collegamento in serie di due unità
interne. L'unità slave non utilizza il morsetto di collegamento S. Per la
comunicazione tra le unità interne si utilizzano al suo posto i morsetti di
collegamento X, Y ed E.
Legenda delle figure 124 e 125:
IDU-M Unità principale (unità interna 1)
IDU-S Unità slave (unità interna 2)
▶ Collegare l'unità principale come descritto nel capitolo 3.6.2.
▶ Collegare l'unità slave all'unità principale tramite i morsetti per colle-
1)
gamento L, N e .
▶ Collegare l'unità principale e l'unità slave anche ai morsetti per colle-
gamento X, Y ed E per mezzo di un cavo di comunicazione. Mettere a
terra la schermatura.
1) L=1(L) e N=2(N) per alcune sigle prodotto.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
(assegnazione dei fili ai morsetti
L'unità di comando centralizzata e la combinazione twin utilizzano
entrambe il terminale X/Y/E. È quindi necessario decidere prima se si
desidera installare la combinazione twin o l'unità di comando centraliz-
zata.
3.6.5 Collegamento dell'accessorio esterno
Ai morsetti per collegamento indicati di seguito è possibile collegare un
accessorio esterno.
Attacco Descrizione/Particolarità
CN23 Interruttore di contatto on/off
• Morsetto per collegamento a potenziale zero
• Se si utilizza un connettore di bypass, rimuovere
J6 di fianco alla connessione.
• Contatto aperto:
– unità interna spenta
– Telecomando/termoregolatore ambiente non
attivo (CP nel display)
• Contatto chiuso:
– unità interna accesa
– Telecomando/termoregolatore ambiente
attivo
CN33 Uscita del segnale di allarme
• Morsetto per collegamento a potenziale zero
• Collegamento di massimo 24 V DC, 500 mA
• Contatto aperto: allarme spento
• Contatto chiuso: allarme acceso
CN40 Collegamento per termoregolatore ambiente
CN43 Ventilatore esterno per l'afflusso di aria esterna
• Alimentazione elettrica integrata per massimo
200 W o 1 A (si raccomanda l'installazione di un
relè).
• Il ventilatore esterno si accende/si spegne
contemporaneamente al ventilatore dell'unità
interna.
• Nel funzionamento di prova o nel funzionamento
manuale il ventilatore esterno rimane spento.
Tab. 118
Per il collegamento di un Gateway osservare la documentazione tecnica
del Gateway e dell'accessorio di collegamento.
