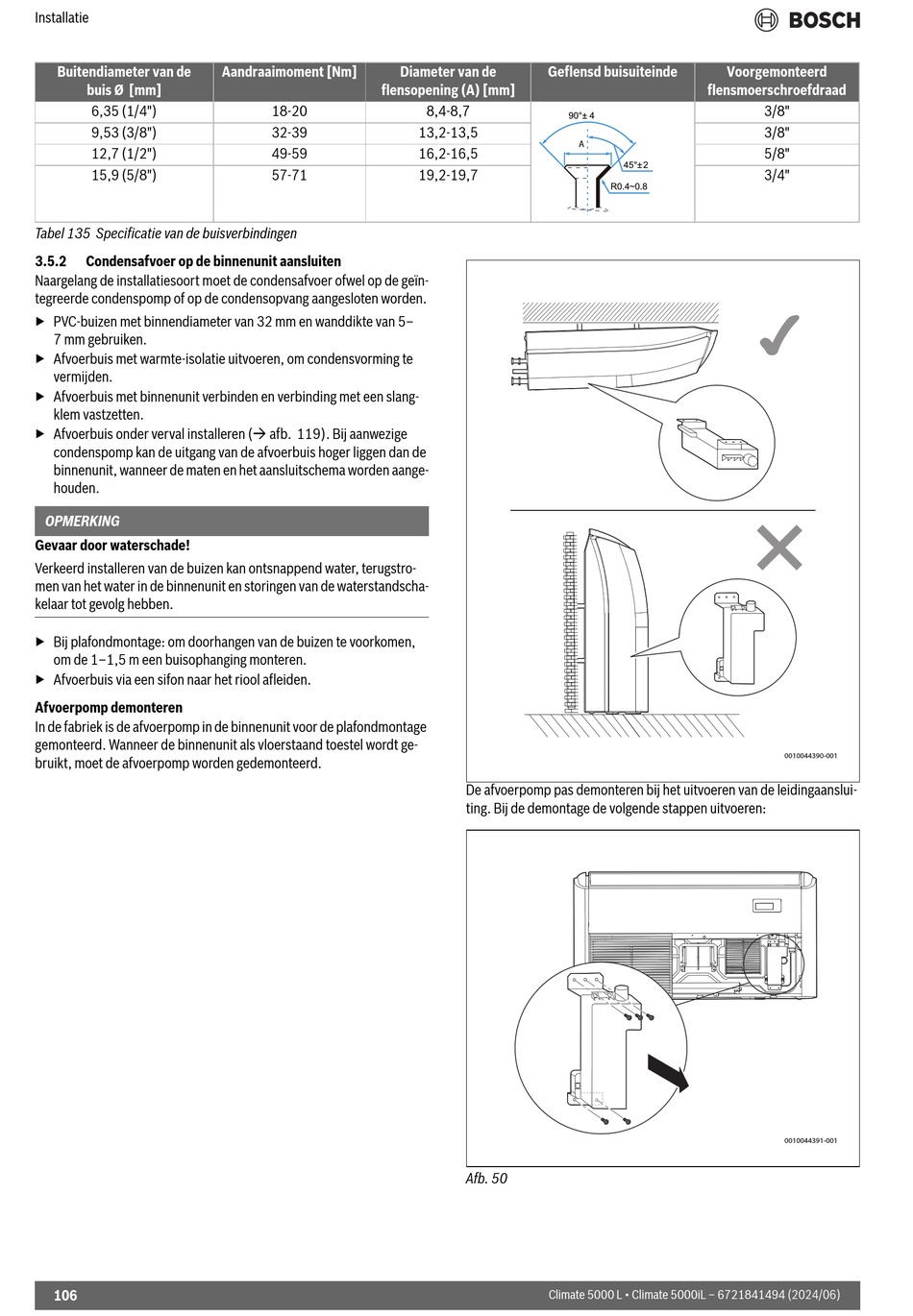

Installatie
Buitendiameter van de
buis Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tabel 135 Specificatie van de buisverbindingen
3.5.2 Condensafvoer op de binnenunit aansluiten
Naargelang de installatiesoort moet de condensafvoer ofwel op de geïn-
tegreerde condenspomp of op de condensopvang aangesloten worden.
▶ PVC-buizen met binnendiameter van 32 mm en wanddikte van 5–
7 mm gebruiken.
▶ Afvoerbuis met warmte-isolatie uitvoeren, om condensvorming te
vermijden.
▶ Afvoerbuis met binnenunit verbinden en verbinding met een slang-
klem vastzetten.
▶ Afvoerbuis onder verval installeren ( afb. 119). Bij aanwezige
condenspomp kan de uitgang van de afvoerbuis hoger liggen dan de
binnenunit, wanneer de maten en het aansluitschema worden aange-
houden.
OPMERKING
Gevaar door waterschade!
Verkeerd installeren van de buizen kan ontsnappend water, terugstro-
men van het water in de binnenunit en storingen van de waterstandscha-
kelaar tot gevolg hebben.
▶ Bij plafondmontage: om doorhangen van de buizen te voorkomen,
om de 1–1,5 m een buisophanging monteren.
▶ Afvoerbuis via een sifon naar het riool afleiden.
Afvoerpomp demonteren
In de fabriek is de afvoerpomp in de binnenunit voor de plafondmontage
gemonteerd. Wanneer de binnenunit als vloerstaand toestel wordt ge-
bruikt, moet de afvoerpomp worden gedemonteerd.
106
Aandraaimoment [Nm]
flensopening (A) [mm]
18-20
32-39
49-59
57-71
Diameter van de Geflensd buisuiteinde
8,4-8,7
90°± 4
13,2-13,5
16,2-16,5
19,2-19,7
De afvoerpomp pas demonteren bij het uitvoeren van de leidingaanslui-
ting. Bij de demontage de volgende stappen uitvoeren:
Afb. 50
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Voorgemonteerd
flensmoerschroefdraad
A
45°± 2
R0.4~0.8
3/8"
3/8"
5/8"
3/4"
0010044390-001
0010044391-001
