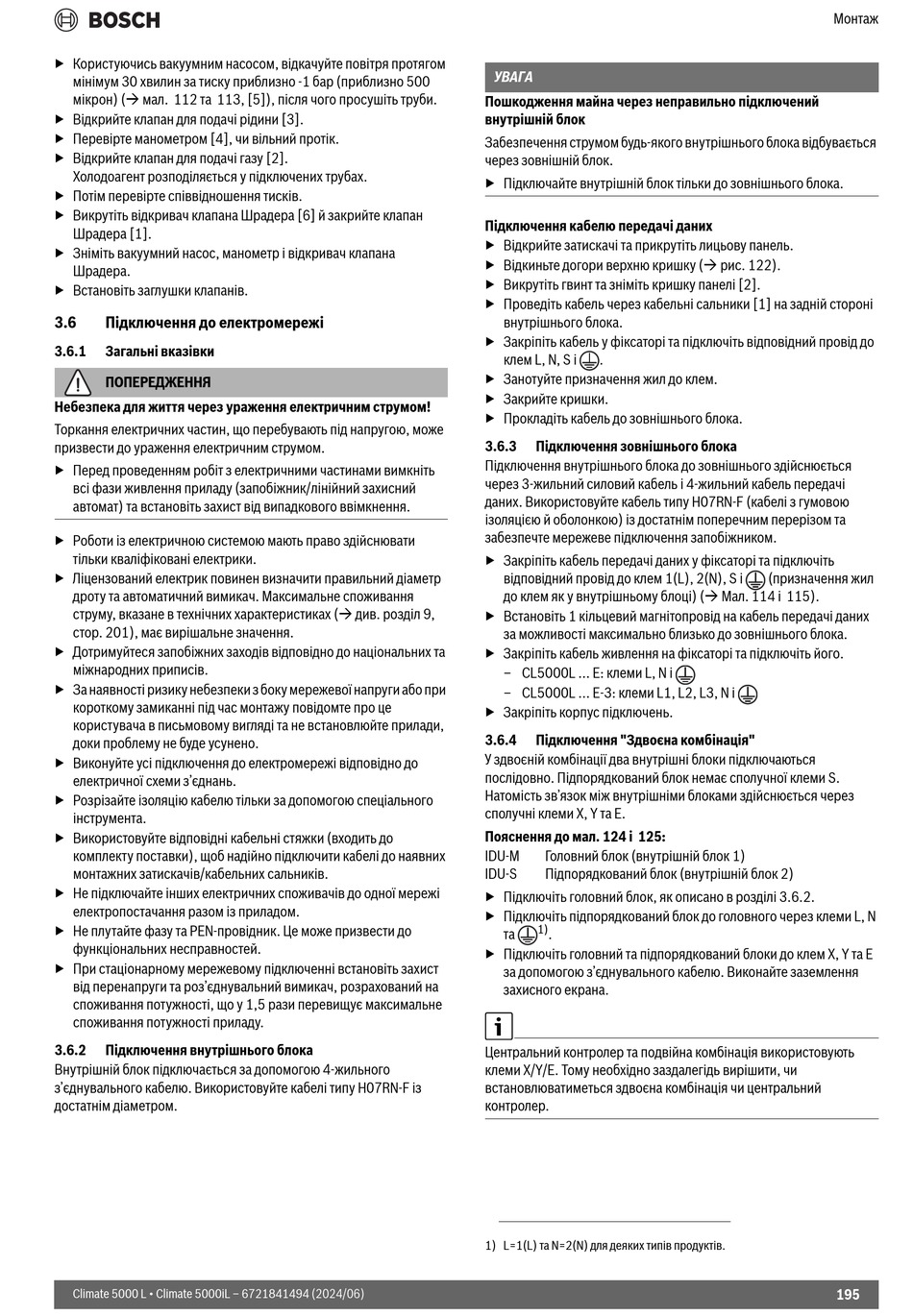

▶ Користуючись вакуумним насосом, відкачуйте повітря протягом
мінімум 30 хвилин за тиску приблизно -1 бар (приблизно 500
мікрон) ( мал. 112 та 113, [5]), після чого просушіть труби.
▶ Відкрийте клапан для подачі рідини [3].
▶ Перевірте манометром [4], чи вільний протік.
▶ Відкрийте клапан для подачі газу [2].
Холодоагент розподіляється у підключених трубах.
▶ Потім перевірте співвідношення тисків.
▶ Викрутіть відкривач клапана Шрадера [6] й закрийте клапан
Шрадера [1].
▶ Зніміть вакуумний насос, манометр і відкривач клапана
Шрадера.
▶ Встановіть заглушки клапанів.
3.6 Підключення до електромережі
3.6.1 Загальні вказівки
ПОПEPEДЖEHHЯ
Небезпека для життя через ураження електричним струмом!
Торкання електричних частин, що перебувають під напругою, може
призвести до ураження електричним струмом.
▶ Перед проведенням робіт з електричними частинами вимкніть
всі фази живлення приладу (запобіжник/лінійний захисний
автомат) та встановіть захист від випадкового ввімкнення.
▶ Роботи із електричною системою мають право здійснювати
тільки кваліфіковані електрики.
▶ Ліцензований електрик повинен визначити правильний діаметр
дроту та автоматичний вимикач. Максимальне споживання
струму, вказане в технічних характеристиках ( див. розділ 9,
стор. 201), має вирішальне значення.
▶ Дотримуйтеся запобіжних заходів відповідно до національних та
міжнародних приписів.
▶ За наявності ризику небезпеки з боку мережевої напруги або при
короткому замиканні під час монтажу повідомте про це
користувача в письмовому вигляді та не встановлюйте прилади,
доки проблему не буде усунено.
▶ Виконуйте усі підключення до електромережі відповідно до
електричної схеми з'єднань.
▶ Розрізайте ізоляцію кабелю тільки за допомогою спеціального
інструмента.
▶ Використовуйте відповідні кабельні стяжки (входить до
комплекту поставки), щоб надійно підключити кабелі до наявних
монтажних затискачів/кабельних сальників.
▶ Не підключайте інших електричних споживачів до одної мережі
електропостачання разом із приладом.
▶ Не плутайте фазу та PEN-провідник. Це може призвести до
функціональних несправностей.
▶ При стаціонарному мережевому підключенні встановіть захист
від перенапруги та розʼєднувальний вимикач, розрахований на
споживання потужності, що у 1,5 рази перевищує максимальне
споживання потужності приладу.
3.6.2 Підключення внутрішнього блока
Внутрішній блок підключається за допомогою 4-жильного
з'єднувального кабелю. Використовуйте кабелі типу H07RN-F із
достатнім діаметром.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
УВАГА
Пошкодження майна через неправильно підключений
внутрішній блок
Забезпечення струмом будь-якого внутрішнього блока відбувається
через зовнішній блок.
▶ Підключайте внутрішній блок тільки до зовнішнього блока.
Підключення кабелю передачі даних
▶ Відкрийте затискачі та прикрутіть лицьову панель.
▶ Відкиньте догори верхню кришку ( рис. 122).
▶ Викрутіть гвинт та зніміть кришку панелі [2].
▶ Проведіть кабель через кабельні сальники [1] на задній стороні
внутрішнього блока.
▶ Закріпіть кабель у фіксаторі та підключіть відповідний провід до
клем L, N, S і .
▶ Занотуйте призначення жил до клем.
▶ Закрийте кришки.
▶ Прокладіть кабель до зовнішнього блока.
3.6.3 Підключення зовнішнього блока
Підключення внутрішнього блока до зовнішнього здійснюється
через 3-жильний силовий кабель і 4-жильний кабель передачі
даних. Використовуйте кабель типу H07RN-F (кабелі з гумовою
ізоляцією й оболонкою) із достатнім поперечним перерізом та
забезпечте мережеве підключення запобіжником.
▶ Закріпіть кабель передачі даних у фіксаторі та підключіть
відповідний провід до клем 1(L), 2(N), S і
до клем як у внутрішньому блоці) ( Мал. 114 і 115).
▶ Встановіть 1 кільцевий магнітопровід на кабель передачі даних
за можливості максимально близько до зовнішнього блока.
▶ Закріпіть кабель живлення на фіксаторі та підключіть його.
– CL5000L ... E: клеми L, N і
– CL5000L ... E-3: клеми L1, L2, L3, N і
▶ Закріпіть корпус підключень.
3.6.4 Підключення "Здвоєна комбінація"
У здвоєній комбінації два внутрішні блоки підключаються
послідовно. Підпорядкований блок немає сполучної клеми S.
Натомість зв'язок між внутрішніми блоками здійснюється через
сполучні клеми X, Y та E.
Пояснення до мал. 124 і 125:
IDU-M Головний блок (внутрішній блок 1)
IDU-S Підпорядкований блок (внутрішній блок 2)
▶ Підключіть головний блок, як описано в розділі 3.6.2.
▶ Підключіть підпорядкований блок до головного через клеми L, N
1)
та .
▶ Підключіть головний та підпорядкований блоки до клем X, Y та E
за допомогою з'єднувального кабелю. Виконайте заземлення
захисного екрана.
Центральний контролер та подвійна комбінація використовують
клеми X/Y/E. Тому необхідно заздалегідь вирішити, чи
встановлюватиметься здвоєна комбінація чи центральний
контролер.
1) L=1(L) та N=2(N) для деяких типів продуктів.
Монтаж
(призначення жил
195
