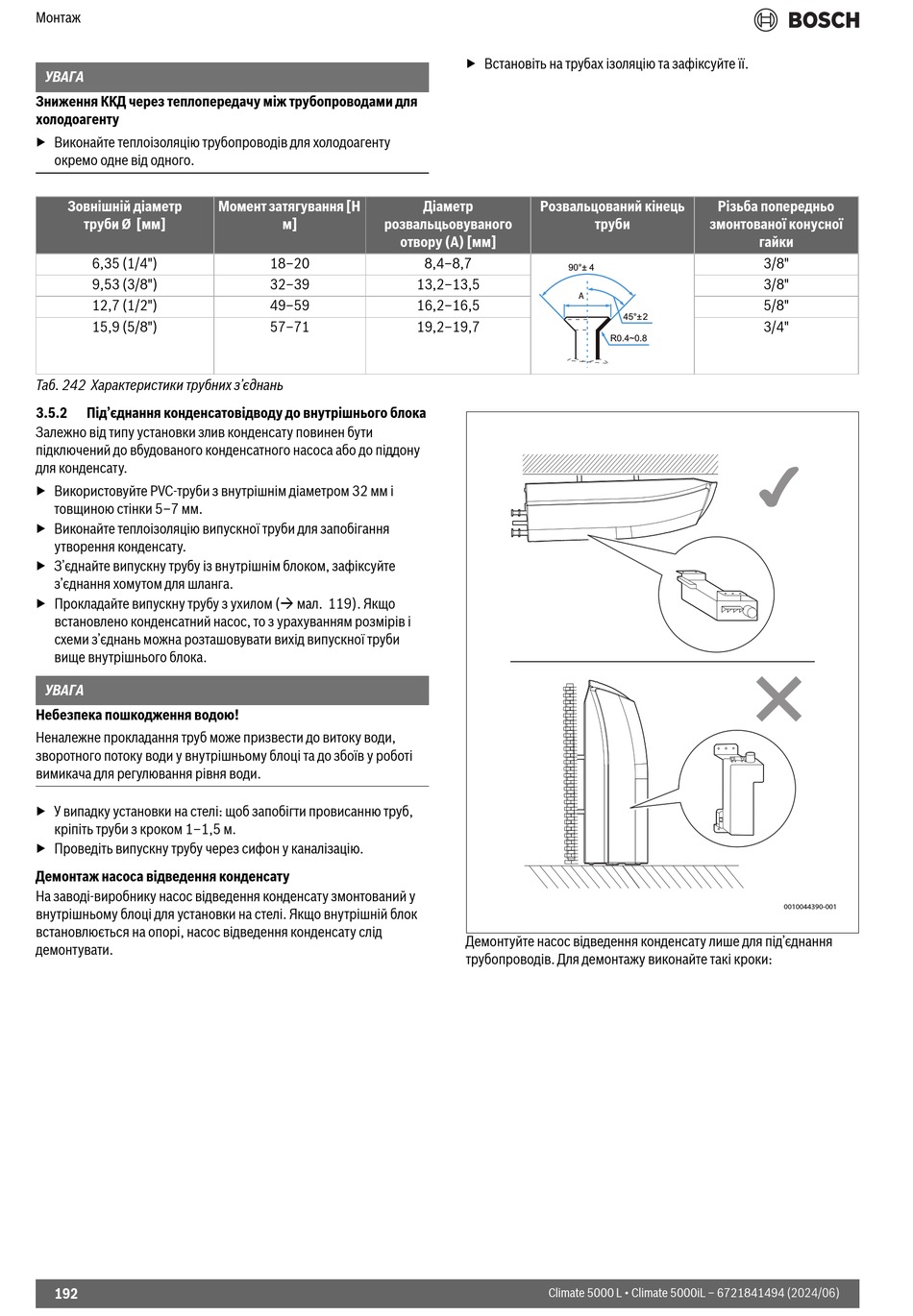

Bosch Climate CL5000L 53 E Installationsanleitung Für Die Fachkraft Seite 192

Монтаж
УВАГА
Зниження ККД через теплопередачу між трубопроводами для
холодоагенту
▶ Виконайте теплоізоляцію трубопроводів для холодоагенту
окремо одне від одного.
Зовнішній діаметр
труби Ø [мм]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Таб. 242 Характеристики трубних з'єднань
3.5.2 Під'єднання конденсатовідводу до внутрішнього блока
Залежно від типу установки злив конденсату повинен бути
підключений до вбудованого конденсатного насоса або до піддону
для конденсату.
▶ Використовуйте PVC-труби з внутрішнім діаметром 32 мм і
товщиною стінки 5–7 мм.
▶ Виконайте теплоізоляцію випускної труби для запобігання
утворення конденсату.
▶ З'єднайте випускну трубу із внутрішнім блоком, зафіксуйте
з'єднання хомутом для шланга.
▶ Прокладайте випускну трубу з ухилом ( мал. 119). Якщо
встановлено конденсатний насос, то з урахуванням розмірів і
схеми з'єднань можна розташовувати вихід випускної труби
вище внутрішнього блока.
УВАГА
Небезпека пошкодження водою!
Неналежне прокладання труб може призвести до витоку води,
зворотного потоку води у внутрішньому блоці та до збоїв у роботі
вимикача для регулювання рівня води.
▶ У випадку установки на стелі: щоб запобігти провисанню труб,
кріпіть труби з кроком 1–1,5 м.
▶ Проведіть випускну трубу через сифон у каналізацію.
Демонтаж насоса відведення конденсату
На заводі-виробнику насос відведення конденсату змонтований у
внутрішньому блоці для установки на стелі. Якщо внутрішній блок
встановлюється на опорі, насос відведення конденсату слід
демонтувати.
192
Момент затягування [Н
м] розвальцьовуваного
18–20
32–39
49–59
57–71
▶ Встановіть на трубах ізоляцію та зафіксуйте її.
Діаметр Розвальцований кінець
отвору (А) [мм]
8,4–8,7
90°± 4
13,2–13,5
16,2–16,5
19,2–19,7
Демонтуйте насос відведення конденсату лише для під'єднання
трубопроводів. Для демонтажу виконайте такі кроки:
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Різьба попередньо
труби змонтованої конусної
A
45°± 2
R0.4~0.8
гайки
3/8"
3/8"
5/8"
3/4"
