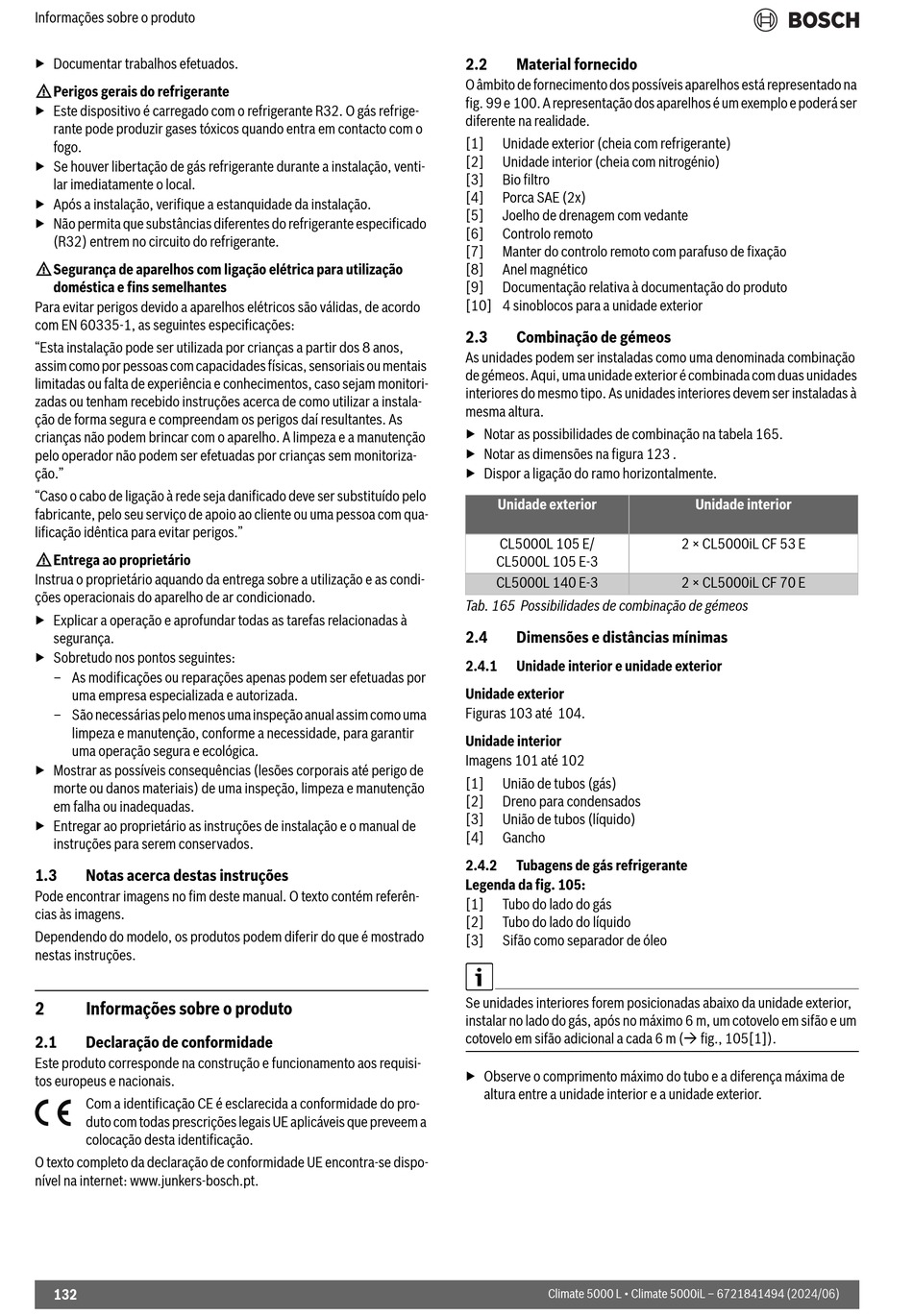

Informações sobre o produto
▶ Documentar trabalhos efetuados.
HPerigos gerais do refrigerante
▶ Este dispositivo é carregado com o refrigerante R32. O gás refrige-
rante pode produzir gases tóxicos quando entra em contacto com o
fogo.
▶ Se houver libertação de gás refrigerante durante a instalação, venti-
lar imediatamente o local.
▶ Após a instalação, verifique a estanquidade da instalação.
▶ Não permita que substâncias diferentes do refrigerante especificado
(R32) entrem no circuito do refrigerante.
HSegurança de aparelhos com ligação elétrica para utilização
doméstica e fins semelhantes
Para evitar perigos devido a aparelhos elétricos são válidas, de acordo
com EN 60335-1, as seguintes especificações:
"Esta instalação pode ser utilizada por crianças a partir dos 8 anos,
assim como por pessoas com capacidades físicas, sensoriais ou mentais
limitadas ou falta de experiência e conhecimentos, caso sejam monitori-
zadas ou tenham recebido instruções acerca de como utilizar a instala-
ção de forma segura e compreendam os perigos daí resultantes. As
crianças não podem brincar com o aparelho. A limpeza e a manutenção
pelo operador não podem ser efetuadas por crianças sem monitoriza-
ção."
"Caso o cabo de ligação à rede seja danificado deve ser substituído pelo
fabricante, pelo seu serviço de apoio ao cliente ou uma pessoa com qua-
lificação idêntica para evitar perigos."
HEntrega ao proprietário
Instrua o proprietário aquando da entrega sobre a utilização e as condi-
ções operacionais do aparelho de ar condicionado.
▶ Explicar a operação e aprofundar todas as tarefas relacionadas à
segurança.
▶ Sobretudo nos pontos seguintes:
– As modificações ou reparações apenas podem ser efetuadas por
uma empresa especializada e autorizada.
– São necessárias pelo menos uma inspeção anual assim como uma
limpeza e manutenção, conforme a necessidade, para garantir
uma operação segura e ecológica.
▶ Mostrar as possíveis consequências (lesões corporais até perigo de
morte ou danos materiais) de uma inspeção, limpeza e manutenção
em falha ou inadequadas.
▶ Entregar ao proprietário as instruções de instalação e o manual de
instruções para serem conservados.
1.3 Notas acerca destas instruções
Pode encontrar imagens no fim deste manual. O texto contém referên-
cias às imagens.
Dependendo do modelo, os produtos podem diferir do que é mostrado
nestas instruções.
2 Informações sobre o produto
2.1 Declaração de conformidade
Este produto corresponde na construção e funcionamento aos requisi-
tos europeus e nacionais.
Com a identificação CE é esclarecida a conformidade do pro-
duto com todas prescrições legais UE aplicáveis que preveem a
colocação desta identificação.
O texto completo da declaração de conformidade UE encontra-se dispo-
nível na internet: www.junkers-bosch.pt.
132
2.2 Material fornecido
O âmbito de fornecimento dos possíveis aparelhos está representado na
fig. 99 e 100. A representação dos aparelhos é um exemplo e poderá ser
diferente na realidade.
[1] Unidade exterior (cheia com refrigerante)
[2] Unidade interior (cheia com nitrogénio)
[3] Bio filtro
[4] Porca SAE (2x)
[5] Joelho de drenagem com vedante
[6] Controlo remoto
[7] Manter do controlo remoto com parafuso de fixação
[8] Anel magnético
[9] Documentação relativa à documentação do produto
[10] 4 sinoblocos para a unidade exterior
2.3 Combinação de gémeos
As unidades podem ser instaladas como uma denominada combinação
de gémeos. Aqui, uma unidade exterior é combinada com duas unidades
interiores do mesmo tipo. As unidades interiores devem ser instaladas à
mesma altura.
▶ Notar as possibilidades de combinação na tabela 165.
▶ Notar as dimensões na figura 123 .
▶ Dispor a ligação do ramo horizontalmente.
Unidade exterior
CL5000L 105 E/
CL5000L 105 E-3
CL5000L 140 E-3
Tab. 165 Possibilidades de combinação de gémeos
2.4 Dimensões e distâncias mínimas
2.4.1 Unidade interior e unidade exterior
Unidade exterior
Figuras 103 até 104.
Unidade interior
Imagens 101 até 102
[1] União de tubos (gás)
[2] Dreno para condensados
[3] União de tubos (líquido)
[4] Gancho
2.4.2 Tubagens de gás refrigerante
Legenda da fig. 105:
[1] Tubo do lado do gás
[2] Tubo do lado do líquido
[3] Sifão como separador de óleo
Se unidades interiores forem posicionadas abaixo da unidade exterior,
instalar no lado do gás, após no máximo 6 m, um cotovelo em sifão e um
cotovelo em sifão adicional a cada 6 m ( fig., 105[1]).
▶ Observe o comprimento máximo do tubo e a diferença máxima de
altura entre a unidade interior e a unidade exterior.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Unidade interior
2 × CL5000iL CF 53 E
2 × CL5000iL CF 70 E
