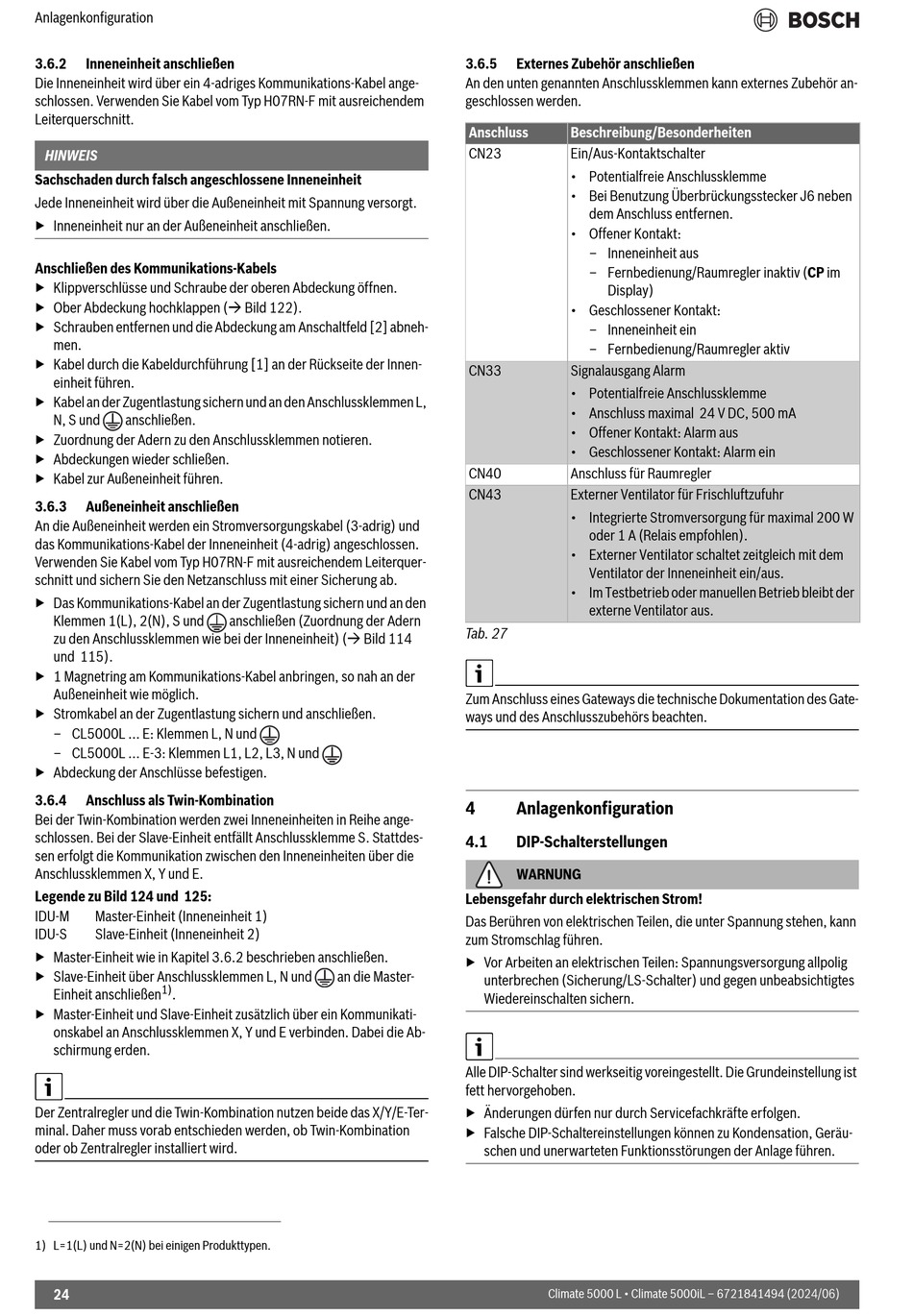

Anlagenkonfiguration
3.6.2 Inneneinheit anschließen
Die Inneneinheit wird über ein 4-adriges Kommunikations-Kabel ange-
schlossen. Verwenden Sie Kabel vom Typ H07RN-F mit ausreichendem
Leiterquerschnitt.
HINWEIS
Sachschaden durch falsch angeschlossene Inneneinheit
Jede Inneneinheit wird über die Außeneinheit mit Spannung versorgt.
▶ Inneneinheit nur an der Außeneinheit anschließen.
Anschließen des Kommunikations-Kabels
▶ Klippverschlüsse und Schraube der oberen Abdeckung öffnen.
▶ Ober Abdeckung hochklappen ( Bild 122).
▶ Schrauben entfernen und die Abdeckung am Anschaltfeld [2] abneh-
men.
▶ Kabel durch die Kabeldurchführung [1] an der Rückseite der Innen-
einheit führen.
▶ Kabel an der Zugentlastung sichern und an den Anschlussklemmen L,
N, S und anschließen.
▶ Zuordnung der Adern zu den Anschlussklemmen notieren.
▶ Abdeckungen wieder schließen.
▶ Kabel zur Außeneinheit führen.
3.6.3 Außeneinheit anschließen
An die Außeneinheit werden ein Stromversorgungskabel (3-adrig) und
das Kommunikations-Kabel der Inneneinheit (4-adrig) angeschlossen.
Verwenden Sie Kabel vom Typ H07RN-F mit ausreichendem Leiterquer-
schnitt und sichern Sie den Netzanschluss mit einer Sicherung ab.
▶ Das Kommunikations-Kabel an der Zugentlastung sichern und an den
Klemmen 1(L), 2(N), S und
zu den Anschlussklemmen wie bei der Inneneinheit) ( Bild 114
und 115).
▶ 1 Magnetring am Kommunikations-Kabel anbringen, so nah an der
Außeneinheit wie möglich.
▶ Stromkabel an der Zugentlastung sichern und anschließen.
– CL5000L ... E: Klemmen L, N und
– CL5000L ... E-3: Klemmen L1, L2, L3, N und
▶ Abdeckung der Anschlüsse befestigen.
3.6.4 Anschluss als Twin-Kombination
Bei der Twin-Kombination werden zwei Inneneinheiten in Reihe ange-
schlossen. Bei der Slave-Einheit entfällt Anschlussklemme S. Stattdes-
sen erfolgt die Kommunikation zwischen den Inneneinheiten über die
Anschlussklemmen X, Y und E.
Legende zu Bild 124 und 125:
IDU-M Master-Einheit (Inneneinheit 1)
IDU-S Slave-Einheit (Inneneinheit 2)
▶ Master-Einheit wie in Kapitel 3.6.2 beschrieben anschließen.
▶ Slave-Einheit über Anschlussklemmen L, N und
1)
Einheit anschließen
.
▶ Master-Einheit und Slave-Einheit zusätzlich über ein Kommunikati-
onskabel an Anschlussklemmen X, Y und E verbinden. Dabei die Ab-
schirmung erden.
Der Zentralregler und die Twin-Kombination nutzen beide das X/Y/E-Ter-
minal. Daher muss vorab entschieden werden, ob Twin-Kombination
oder ob Zentralregler installiert wird.
1) L=1(L) und N=2(N) bei einigen Produkttypen.
24
anschließen (Zuordnung der Adern
an die Master-
3.6.5 Externes Zubehör anschließen
An den unten genannten Anschlussklemmen kann externes Zubehör an-
geschlossen werden.
Anschluss Beschreibung/Besonderheiten
CN23 Ein/Aus-Kontaktschalter
• Potentialfreie Anschlussklemme
• Bei Benutzung Überbrückungsstecker J6 neben
dem Anschluss entfernen.
• Offener Kontakt:
– Inneneinheit aus
– Fernbedienung/Raumregler inaktiv (CP im
Display)
• Geschlossener Kontakt:
– Inneneinheit ein
– Fernbedienung/Raumregler aktiv
CN33 Signalausgang Alarm
• Potentialfreie Anschlussklemme
• Anschluss maximal 24 V DC, 500 mA
• Offener Kontakt: Alarm aus
• Geschlossener Kontakt: Alarm ein
CN40 Anschluss für Raumregler
CN43 Externer Ventilator für Frischluftzufuhr
• Integrierte Stromversorgung für maximal 200 W
oder 1 A (Relais empfohlen).
• Externer Ventilator schaltet zeitgleich mit dem
Ventilator der Inneneinheit ein/aus.
• Im Testbetrieb oder manuellen Betrieb bleibt der
externe Ventilator aus.
Tab. 27
Zum Anschluss eines Gateways die technische Dokumentation des Gate-
ways und des Anschlusszubehörs beachten.
4 Anlagenkonfiguration
4.1 DIP-Schalterstellungen
WARNUNG
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig
unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
Alle DIP-Schalter sind werkseitig voreingestellt. Die Grundeinstellung ist
fett hervorgehoben.
▶ Änderungen dürfen nur durch Servicefachkräfte erfolgen.
▶ Falsche DIP-Schaltereinstellungen können zu Kondensation, Geräu-
schen und unerwarteten Funktionsstörungen der Anlage führen.
