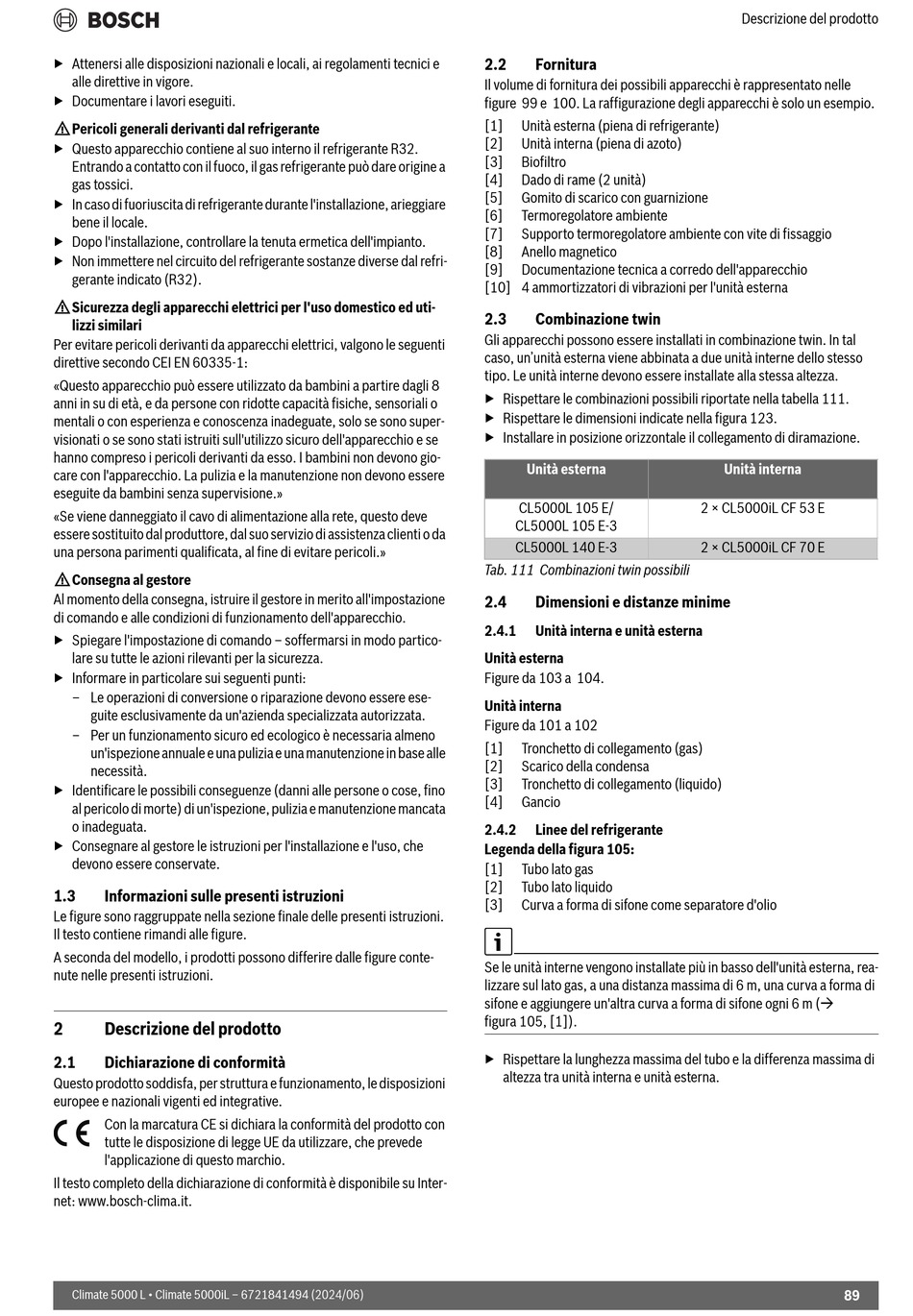

▶ Attenersi alle disposizioni nazionali e locali, ai regolamenti tecnici e
alle direttive in vigore.
▶ Documentare i lavori eseguiti.
HPericoli generali derivanti dal refrigerante
▶ Questo apparecchio contiene al suo interno il refrigerante R32.
Entrando a contatto con il fuoco, il gas refrigerante può dare origine a
gas tossici.
▶ In caso di fuoriuscita di refrigerante durante l'installazione, arieggiare
bene il locale.
▶ Dopo l'installazione, controllare la tenuta ermetica dell'impianto.
▶ Non immettere nel circuito del refrigerante sostanze diverse dal refri-
gerante indicato (R32).
HSicurezza degli apparecchi elettrici per l'uso domestico ed uti-
lizzi similari
Per evitare pericoli derivanti da apparecchi elettrici, valgono le seguenti
direttive secondo CEI EN 60335-1:
«Questo apparecchio può essere utilizzato da bambini a partire dagli 8
anni in su di età, e da persone con ridotte capacità fisiche, sensoriali o
mentali o con esperienza e conoscenza inadeguate, solo se sono super-
visionati o se sono stati istruiti sull'utilizzo sicuro dell'apparecchio e se
hanno compreso i pericoli derivanti da esso. I bambini non devono gio-
care con l'apparecchio. La pulizia e la manutenzione non devono essere
eseguite da bambini senza supervisione.»
«Se viene danneggiato il cavo di alimentazione alla rete, questo deve
essere sostituito dal produttore, dal suo servizio di assistenza clienti o da
una persona parimenti qualificata, al fine di evitare pericoli.»
HConsegna al gestore
Al momento della consegna, istruire il gestore in merito all'impostazione
di comando e alle condizioni di funzionamento dell'apparecchio.
▶ Spiegare l'impostazione di comando – soffermarsi in modo partico-
lare su tutte le azioni rilevanti per la sicurezza.
▶ Informare in particolare sui seguenti punti:
– Le operazioni di conversione o riparazione devono essere ese-
guite esclusivamente da un'azienda specializzata autorizzata.
– Per un funzionamento sicuro ed ecologico è necessaria almeno
un'ispezione annuale e una pulizia e una manutenzione in base alle
necessità.
▶ Identificare le possibili conseguenze (danni alle persone o cose, fino
al pericolo di morte) di un'ispezione, pulizia e manutenzione mancata
o inadeguata.
▶ Consegnare al gestore le istruzioni per l'installazione e l'uso, che
devono essere conservate.
1.3 Informazioni sulle presenti istruzioni
Le figure sono raggruppate nella sezione finale delle presenti istruzioni.
Il testo contiene rimandi alle figure.
A seconda del modello, i prodotti possono differire dalle figure conte-
nute nelle presenti istruzioni.
2 Descrizione del prodotto
2.1 Dichiarazione di conformità
Questo prodotto soddisfa, per struttura e funzionamento, le disposizioni
europee e nazionali vigenti ed integrative.
Con la marcatura CE si dichiara la conformità del prodotto con
tutte le disposizione di legge UE da utilizzare, che prevede
l'applicazione di questo marchio.
Il testo completo della dichiarazione di conformità è disponibile su Inter-
net: www.bosch-clima.it.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
2.2 Fornitura
Il volume di fornitura dei possibili apparecchi è rappresentato nelle
figure 99 e 100. La raffigurazione degli apparecchi è solo un esempio.
[1] Unità esterna (piena di refrigerante)
[2] Unità interna (piena di azoto)
[3] Biofiltro
[4] Dado di rame (2 unità)
[5] Gomito di scarico con guarnizione
[6] Termoregolatore ambiente
[7] Supporto termoregolatore ambiente con vite di fissaggio
[8] Anello magnetico
[9] Documentazione tecnica a corredo dell'apparecchio
[10] 4 ammortizzatori di vibrazioni per l'unità esterna
2.3 Combinazione twin
Gli apparecchi possono essere installati in combinazione twin. In tal
caso, un'unità esterna viene abbinata a due unità interne dello stesso
tipo. Le unità interne devono essere installate alla stessa altezza.
▶ Rispettare le combinazioni possibili riportate nella tabella 111.
▶ Rispettare le dimensioni indicate nella figura 123.
▶ Installare in posizione orizzontale il collegamento di diramazione.
Unità esterna
CL5000L 105 E/
CL5000L 105 E-3
CL5000L 140 E-3
Tab. 111 Combinazioni twin possibili
2.4 Dimensioni e distanze minime
2.4.1 Unità interna e unità esterna
Unità esterna
Figure da 103 a 104.
Unità interna
Figure da 101 a 102
[1] Tronchetto di collegamento (gas)
[2] Scarico della condensa
[3] Tronchetto di collegamento (liquido)
[4] Gancio
2.4.2 Linee del refrigerante
Legenda della figura 105:
[1] Tubo lato gas
[2] Tubo lato liquido
[3] Curva a forma di sifone come separatore d'olio
Se le unità interne vengono installate più in basso dell'unità esterna, rea-
lizzare sul lato gas, a una distanza massima di 6 m, una curva a forma di
sifone e aggiungere un'altra curva a forma di sifone ogni 6 m (
figura 105, [1]).
▶ Rispettare la lunghezza massima del tubo e la differenza massima di
altezza tra unità interna e unità esterna.
Descrizione del prodotto
Unità interna
2 × CL5000iL CF 53 E
2 × CL5000iL CF 70 E
