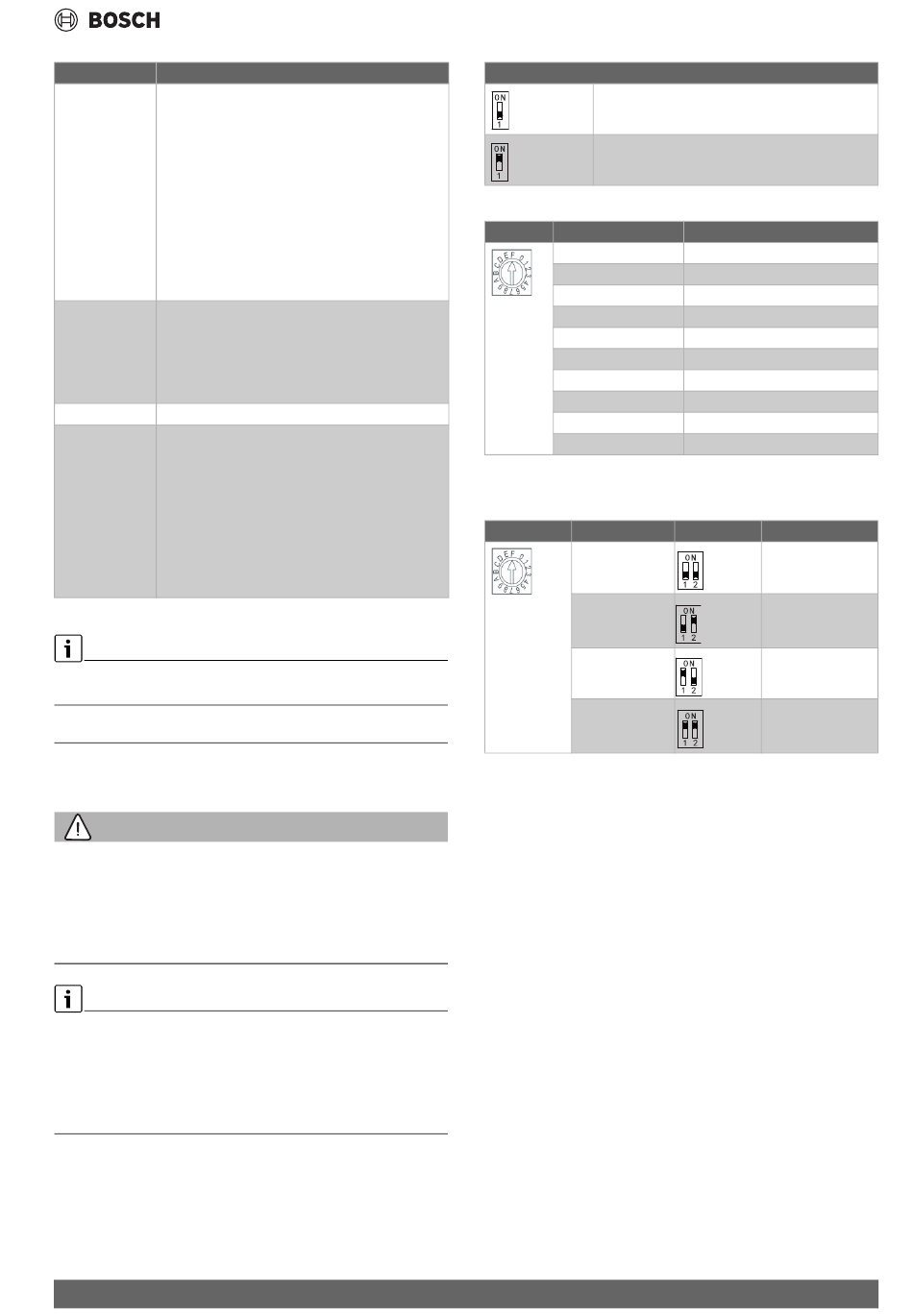

Σύνδεση Περιγραφή/ιδιαιτερότητες
CN23 Διακόπτης επαφής on/off
• Τερματικό σύνδεσης χωρίς δυναμικό
• Εάν χρησιμοποιείτε, αφαιρέστε το βύσμα
βραχυκυκλωτήρα J6 δίπλα στη σύνδεση.
• Ανοιχτή επαφή:
– Εσωτερική μονάδα off
– Τηλεχειρισμός/ελεγκτής δωματίου ανενεργοί
(CP στην οθόνη)
• Κλειστή επαφή:
– Εσωτερική μονάδα on
– Τηλεχειρισμός/ελεγκτής δωματίου ανενεργοί
CN33 Έξοδος σήματος συναγερμού
• Τερματικό σύνδεσης χωρίς δυναμικό
• Μέγιστη σύνδεση 24 V DC, 500 mA
• Ανοιχτή επαφή: συναγερμός off
• Κλειστή επαφή: συναγερμός on
CN40 Σύνδεση για ελεγκτή δωματίου
CN43 Εξωτερικός ανεμιστήρας για παροχή φρέσκου αέρα
• Ενσωματωμένο τροφοδοτικό για μέγιστο 200 W ή
1 A (συνιστάται ρελέ).
• Ο εξωτερικός ανεμιστήρας ενεργοποιείται/
απενεργοποιείται ταυτόχρονα με τον ανεμιστήρα
της εσωτερικής μονάδας.
• Ο εξωτερικός ανεμιστήρας παραμένει
απενεργοποιημένος στη λειτουργία δοκιμής ή στη
χειροκίνητη λειτουργία.
Πίν. 45
Για να συνδέσετε πύλη, τηρήστε την τεχνική τεκμηρίωση για την πύλη και
τα εξαρτήματα σύνδεσης.
4 Διαμόρφωση εγκατάστασης
4.1 Ρυθμίσεις διακόπτη DIP
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος θανάτου από ηλεκτροπληξία!
Η επαφή με ηλεκτρικά εξαρτήματα που βρίσκονται υπό τάση ενδέχεται να
προκαλέσει ηλεκτροπληξία.
▶ Πριν από τις εργασίες στα ηλεκτρικά εξαρτήματα: Διακόψτε την
τροφοδοσία τάσης (ασφάλεια, αυτόματος διακόπτης ηλεκτρικού
κυκλώματος) και ασφαλίστε την έναντι ακούσιας επανενεργοποίησης.
Όλοι οι διακόπτες DIP είναι προρυθμισμένοι εργοστασιακά. Η βασική
ρύθμιση επισημαίνεται με έντονη γραφή.
▶ Οι αλλαγές μπορούν να γίνουν μόνο από ειδικούς σέρβις.
▶ Οι εσφαλμένες ρυθμίσεις του διακόπτη DIP μπορεί να οδηγήσουν σε
συμπύκνωμα, θορύβους και απροσδόκητες δυσλειτουργίες της
εγκατάστασης.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Ερμηνεία του διακόπτη DIP 0/1:
Ερμηνεία 0
Ερμηνεία 1
Πίν. 46 Θέσεις διακόπτη
ENC1 Κωδικός
0
1
2
4
5
7
8
9
A
B
1) Προρυθμίσεις ανάλογα το μοντέλο
Πίν. 47 Ρύθμιση ισχύος
S1 S1 Ρύθμιση
0 - F
0 - F
0 - F
0 - F
1) Προρύθμιση
Πίν. 48 Ρύθμιση διεύθυνσης δικτύου
Διαμόρφωση εγκατάστασης
1)
Ρύθμιση ισχύος
20
26
32 - 35
36 - 53
54 - 71
72 - 90
91 - 105
109 - 140
141 - 160
161 - 200
S2 Διεύθυνση δικτύου
1)
0 - 15
16 - 31
32 - 47
48 - 63
