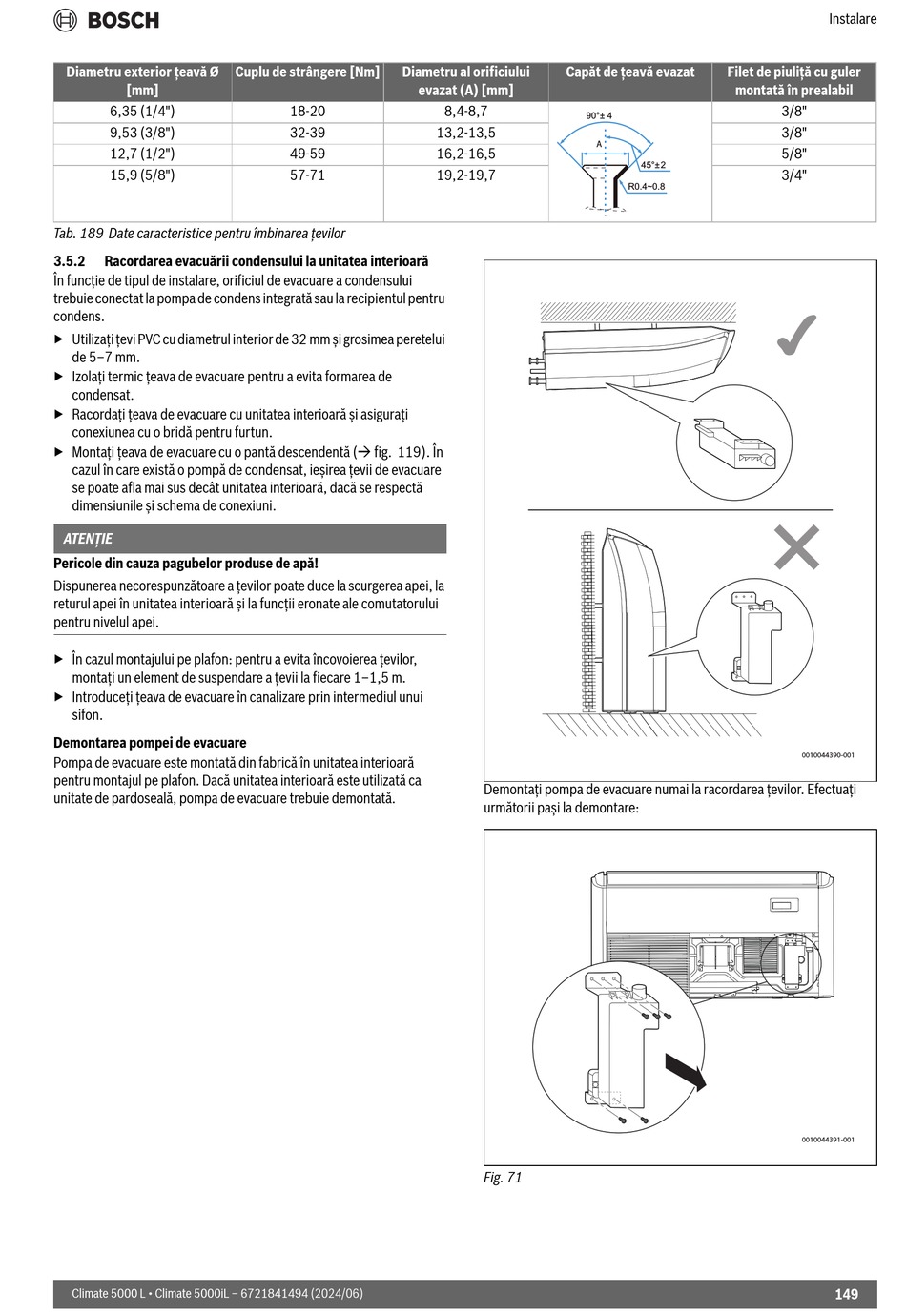

Diametru exterior țeavă Ø
[mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tab. 189 Date caracteristice pentru îmbinarea țevilor
3.5.2 Racordarea evacuării condensului la unitatea interioară
În funcție de tipul de instalare, orificiul de evacuare a condensului
trebuie conectat la pompa de condens integrată sau la recipientul pentru
condens.
▶ Utilizați țevi PVC cu diametrul interior de 32 mm și grosimea peretelui
de 5–7 mm.
▶ Izolați termic țeava de evacuare pentru a evita formarea de
condensat.
▶ Racordați țeava de evacuare cu unitatea interioară și asigurați
conexiunea cu o bridă pentru furtun.
▶ Montați țeava de evacuare cu o pantă descendentă ( fig. 119). În
cazul în care există o pompă de condensat, ieșirea țevii de evacuare
se poate afla mai sus decât unitatea interioară, dacă se respectă
dimensiunile și schema de conexiuni.
ATENŢIE
Pericole din cauza pagubelor produse de apă!
Dispunerea necorespunzătoare a țevilor poate duce la scurgerea apei, la
returul apei în unitatea interioară și la funcții eronate ale comutatorului
pentru nivelul apei.
▶ În cazul montajului pe plafon: pentru a evita încovoierea țevilor,
montați un element de suspendare a țevii la fiecare 1–1,5 m.
▶ Introduceți țeava de evacuare în canalizare prin intermediul unui
sifon.
Demontarea pompei de evacuare
Pompa de evacuare este montată din fabrică în unitatea interioară
pentru montajul pe plafon. Dacă unitatea interioară este utilizată ca
unitate de pardoseală, pompa de evacuare trebuie demontată.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Cuplu de strângere [Nm] Diametru al orificiului
18-20
32-39
49-59
57-71
Capăt de țeavă evazat
evazat (A) [mm]
8,4-8,7
90°± 4
13,2-13,5
16,2-16,5
19,2-19,7
Demontați pompa de evacuare numai la racordarea țevilor. Efectuați
următorii pași la demontare:
Fig. 71
Filet de piuliță cu guler
montată în prealabil
A
45°± 2
R0.4~0.8
Instalare
3/8"
3/8"
5/8"
3/4"
0010044390-001
0010044391-001
