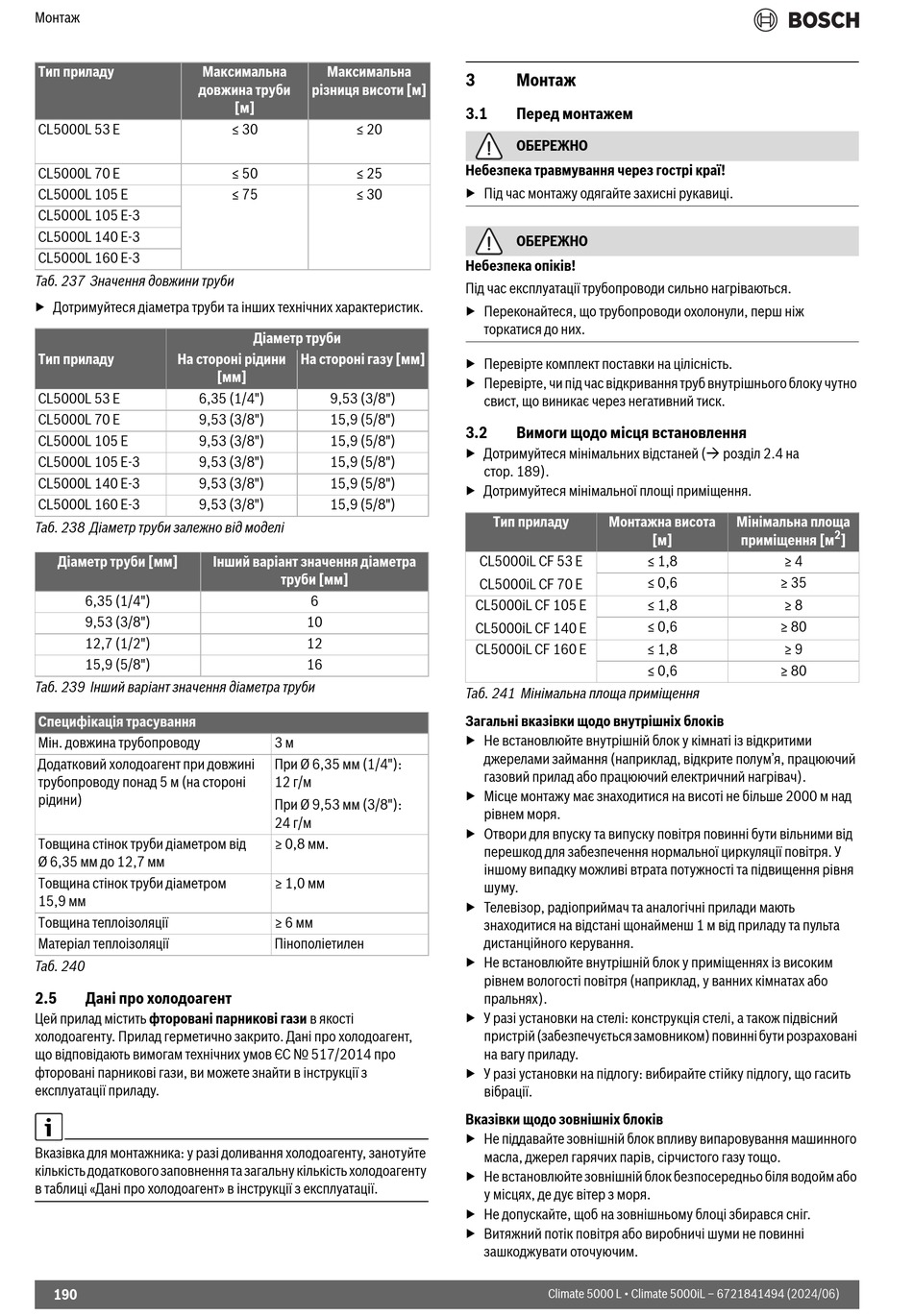

Монтаж
Тип приладу Максимальна
довжина труби
CL5000L 53 E
CL5000L 70 E
CL5000L 105 E
CL5000L 105 E-3
CL5000L 140 E-3
CL5000L 160 E-3
Таб. 237 Значення довжини труби
▶ Дотримуйтеся діаметра труби та інших технічних характеристик.
Тип приладу На стороні рідини
CL5000L 53 E 6,35 (1/4")
CL5000L 70 E 9,53 (3/8")
CL5000L 105 E 9,53 (3/8")
CL5000L 105 E-3 9,53 (3/8")
CL5000L 140 E-3 9,53 (3/8")
CL5000L 160 E-3 9,53 (3/8")
Таб. 238 Діаметр труби залежно від моделі
Діаметр труби [мм]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Таб. 239 Інший варіант значення діаметра труби
Специфікація трасування
Мін. довжина трубопроводу
Додатковий холодоагент при довжині
трубопроводу понад 5 м (на стороні
рідини)
Товщина стінок труби діаметром від
Ø 6,35 мм до 12,7 мм
Товщина стінок труби діаметром
15,9 мм
Товщина теплоізоляції
Матеріал теплоізоляції
Таб. 240
2.5 Дані про холодоагент
Цей прилад містить фторовані парникові гази в якості
холодоагенту. Прилад герметично закрито. Дані про холодоагент,
що відповідають вимогам технічних умов ЄС № 517/2014 про
фторовані парникові гази, ви можете знайти в інструкції з
експлуатації приладу.
Вказівка для монтажника: у разі доливання холодоагенту, занотуйте
кількість додаткового заповнення та загальну кількість холодоагенту
в таблиці «Дані про холодоагент» в інструкції з експлуатації.
190
Максимальна
різниця висоти [м]
[м]
≤ 30 ≤ 20
≤ 50 ≤ 25
≤ 75 ≤ 30
Діаметр труби
На стороні газу [мм]
[мм]
9,53 (3/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
Інший варіант значення діаметра
труби [мм]
6
10
12
16
3 м
При Ø 6,35 мм (1/4"):
12 г/м
При Ø 9,53 мм (3/8"):
24 г/м
≥ 0,8 мм.
≥ 1,0 мм
≥ 6 мм
Пінополіетилен
3 Монтаж
3.1 Перед монтажем
OБEPEЖHO
Небезпека травмування через гострі краї!
▶ Під час монтажу одягайте захисні рукавиці.
OБEPEЖHO
Небезпека опіків!
Під час експлуатації трубопроводи сильно нагріваються.
▶ Переконайтеся, що трубопроводи охолонули, перш ніж
торкатися до них.
▶ Перевірте комплект поставки на цілісність.
▶ Перевірте, чи під час відкривання труб внутрішнього блоку чутно
свист, що виникає через негативний тиск.
3.2 Вимоги щодо місця встановлення
▶ Дотримуйтеся мінімальних відстаней ( розділ 2.4 на
стор. 189).
▶ Дотримуйтеся мінімальної площі приміщення.
Тип приладу Монтажна висота
CL5000iL CF 53 E
CL5000iL CF 70 E
CL5000iL CF 105 E
CL5000iL CF 140 E
CL5000iL CF 160 E
Таб. 241 Мінімальна площа приміщення
Загальні вказівки щодо внутрішніх блоків
▶ Не встановлюйте внутрішній блок у кімнаті із відкритими
джерелами займання (наприклад, відкрите полумʼя, працюючий
газовий прилад або працюючий електричний нагрівач).
▶ Місце монтажу має знаходитися на висоті не більше 2000 м над
рівнем моря.
▶ Отвори для впуску та випуску повітря повинні бути вільними від
перешкод для забезпечення нормальної циркуляції повітря. У
іншому випадку можливі втрата потужності та підвищення рівня
шуму.
▶ Телевізор, радіоприймач та аналогічні прилади мають
знаходитися на відстані щонайменш 1 м від приладу та пульта
дистанційного керування.
▶ Не встановлюйте внутрішній блок у приміщеннях із високим
рівнем вологості повітря (наприклад, у ванних кімнатах або
пральнях).
▶ У разі установки на стелі: конструкція стелі, а також підвісний
пристрій (забезпечується замовником) повинні бути розраховані
на вагу приладу.
▶ У разі установки на підлогу: вибирайте стійку підлогу, що гасить
вібрації.
Вказівки щодо зовнішніх блоків
▶ Не піддавайте зовнішній блок впливу випаровування машинного
масла, джерел гарячих парів, сірчистого газу тощо.
▶ Не встановлюйте зовнішній блок безпосередньо біля водойм або
у місцях, де дує вітер з моря.
▶ Не допускайте, щоб на зовнішньому блоці збирався сніг.
▶ Витяжний потік повітря або виробничі шуми не повинні
зашкоджувати оточуючим.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Мінімальна площа
[м] приміщення [м
≤ 1,8 ≥ 4
≤ 0,6 ≥ 35
≤ 1,8 ≥ 8
≤ 0,6 ≥ 80
≤ 1,8 ≥ 9
≤ 0,6 ≥ 80
