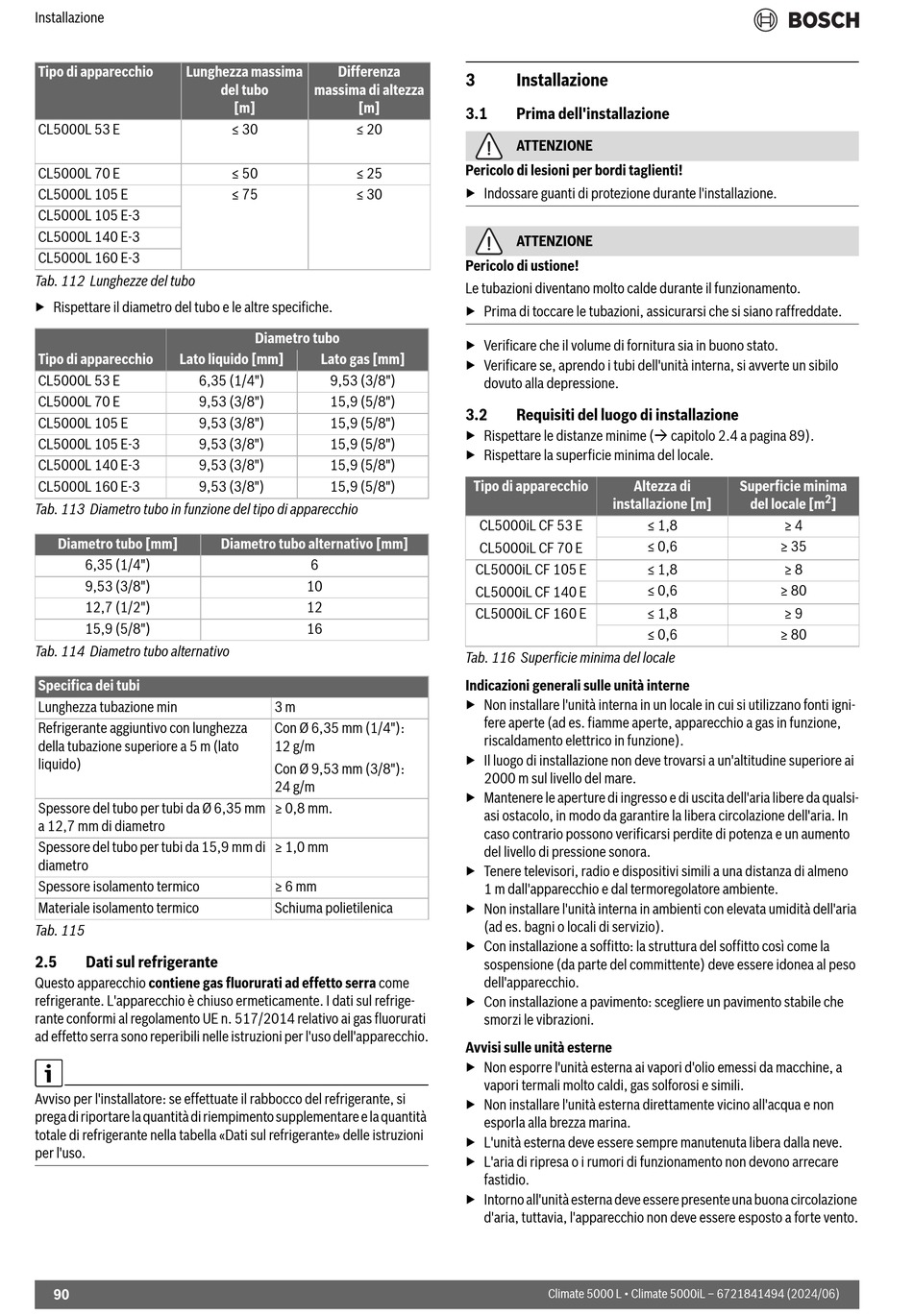

Installazione
Tipo di apparecchio Lunghezza massima
CL5000L 53 E
CL5000L 70 E
CL5000L 105 E
CL5000L 105 E-3
CL5000L 140 E-3
CL5000L 160 E-3
Tab. 112 Lunghezze del tubo
▶ Rispettare il diametro del tubo e le altre specifiche.
Tipo di apparecchio Lato liquido [mm]
CL5000L 53 E 6,35 (1/4")
CL5000L 70 E 9,53 (3/8")
CL5000L 105 E 9,53 (3/8")
CL5000L 105 E-3 9,53 (3/8")
CL5000L 140 E-3 9,53 (3/8")
CL5000L 160 E-3 9,53 (3/8")
Tab. 113 Diametro tubo in funzione del tipo di apparecchio
Diametro tubo [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tab. 114 Diametro tubo alternativo
Specifica dei tubi
Lunghezza tubazione min
Refrigerante aggiuntivo con lunghezza
della tubazione superiore a 5 m (lato
liquido)
Spessore del tubo per tubi da Ø 6,35 mm
a 12,7 mm di diametro
Spessore del tubo per tubi da 15,9 mm di
diametro
Spessore isolamento termico
Materiale isolamento termico
Tab. 115
2.5 Dati sul refrigerante
Questo apparecchio contiene gas fluorurati ad effetto serra come
refrigerante. L'apparecchio è chiuso ermeticamente. I dati sul refrige-
rante conformi al regolamento UE n. 517/2014 relativo ai gas fluorurati
ad effetto serra sono reperibili nelle istruzioni per l'uso dell'apparecchio.
Avviso per l'installatore: se effettuate il rabbocco del refrigerante, si
prega di riportare la quantità di riempimento supplementare e la quantità
totale di refrigerante nella tabella «Dati sul refrigerante» delle istruzioni
per l'uso.
90
Differenza
del tubo massima di altezza
[m] [m]
≤ 30 ≤ 20
≤ 50 ≤ 25
≤ 75 ≤ 30
Diametro tubo
Lato gas [mm]
9,53 (3/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
15,9 (5/8")
Diametro tubo alternativo [mm]
6
10
12
16
3 m
Con Ø 6,35 mm (1/4"):
12 g/m
Con Ø 9,53 mm (3/8"):
24 g/m
≥ 0,8 mm.
≥ 1,0 mm
≥ 6 mm
Schiuma polietilenica
3 Installazione
3.1 Prima dell'installazione
ATTENZIONE
Pericolo di lesioni per bordi taglienti!
▶ Indossare guanti di protezione durante l'installazione.
ATTENZIONE
Pericolo di ustione!
Le tubazioni diventano molto calde durante il funzionamento.
▶ Prima di toccare le tubazioni, assicurarsi che si siano raffreddate.
▶ Verificare che il volume di fornitura sia in buono stato.
▶ Verificare se, aprendo i tubi dell'unità interna, si avverte un sibilo
dovuto alla depressione.
3.2 Requisiti del luogo di installazione
▶ Rispettare le distanze minime ( capitolo 2.4 a pagina 89).
▶ Rispettare la superficie minima del locale.
Tipo di apparecchio Altezza di
installazione [m]
CL5000iL CF 53 E
CL5000iL CF 70 E
CL5000iL CF 105 E
CL5000iL CF 140 E
CL5000iL CF 160 E
Tab. 116 Superficie minima del locale
Indicazioni generali sulle unità interne
▶ Non installare l'unità interna in un locale in cui si utilizzano fonti igni-
fere aperte (ad es. fiamme aperte, apparecchio a gas in funzione,
riscaldamento elettrico in funzione).
▶ Il luogo di installazione non deve trovarsi a un'altitudine superiore ai
2000 m sul livello del mare.
▶ Mantenere le aperture di ingresso e di uscita dell'aria libere da qualsi-
asi ostacolo, in modo da garantire la libera circolazione dell'aria. In
caso contrario possono verificarsi perdite di potenza e un aumento
del livello di pressione sonora.
▶ Tenere televisori, radio e dispositivi simili a una distanza di almeno
1 m dall'apparecchio e dal termoregolatore ambiente.
▶ Non installare l'unità interna in ambienti con elevata umidità dell'aria
(ad es. bagni o locali di servizio).
▶ Con installazione a soffitto: la struttura del soffitto così come la
sospensione (da parte del committente) deve essere idonea al peso
dell'apparecchio.
▶ Con installazione a pavimento: scegliere un pavimento stabile che
smorzi le vibrazioni.
Avvisi sulle unità esterne
▶ Non esporre l'unità esterna ai vapori d'olio emessi da macchine, a
vapori termali molto caldi, gas solforosi e simili.
▶ Non installare l'unità esterna direttamente vicino all'acqua e non
esporla alla brezza marina.
▶ L'unità esterna deve essere sempre manutenuta libera dalla neve.
▶ L'aria di ripresa o i rumori di funzionamento non devono arrecare
fastidio.
▶ Intorno all'unità esterna deve essere presente una buona circolazione
d'aria, tuttavia, l'apparecchio non deve essere esposto a forte vento.
