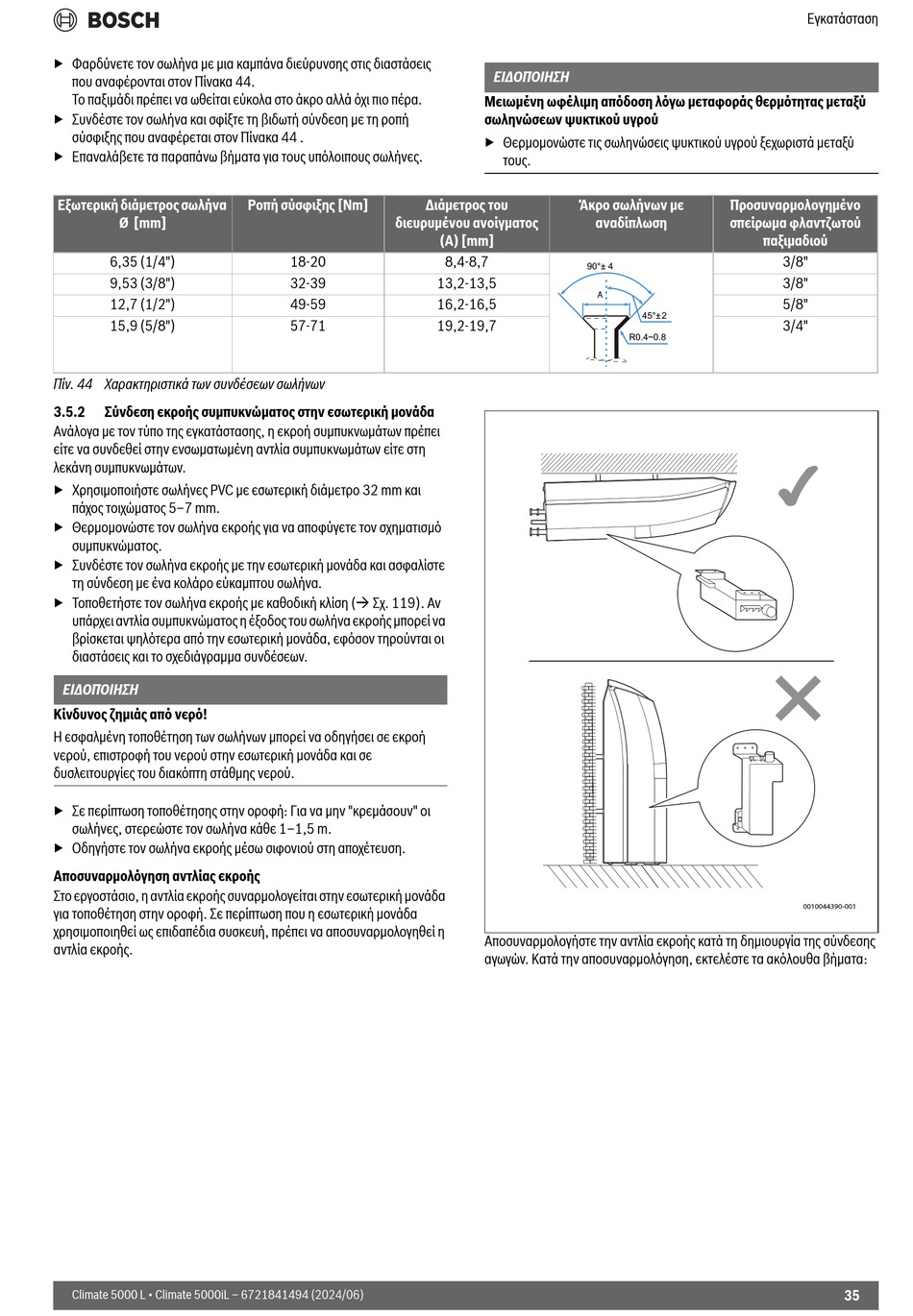

▶ Φαρδύνετε τον σωλήνα με μια καμπάνα διεύρυνσης στις διαστάσεις
που αναφέρονται στον Πίνακα 44.
Το παξιμάδι πρέπει να ωθείται εύκολα στο άκρο αλλά όχι πιο πέρα.
▶ Συνδέστε τον σωλήνα και σφίξτε τη βιδωτή σύνδεση με τη ροπή
σύσφιξης που αναφέρεται στον Πίνακα 44 .
▶ Επαναλάβετε τα παραπάνω βήματα για τους υπόλοιπους σωλήνες.
Εξωτερική διάμετρος σωλήνα
Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Πίν. 44 Χαρακτηριστικά των συνδέσεων σωλήνων
3.5.2 Σύνδεση εκροής συμπυκνώματος στην εσωτερική μονάδα
Ανάλογα με τον τύπο της εγκατάστασης, η εκροή συμπυκνωμάτων πρέπει
είτε να συνδεθεί στην ενσωματωμένη αντλία συμπυκνωμάτων είτε στη
λεκάνη συμπυκνωμάτων.
▶ Χρησιμοποιήστε σωλήνες PVC με εσωτερική διάμετρο 32 mm και
πάχος τοιχώματος 5–7 mm.
▶ Θερμομονώστε τον σωλήνα εκροής για να αποφύγετε τον σχηματισμό
συμπυκνώματος.
▶ Συνδέστε τον σωλήνα εκροής με την εσωτερική μονάδα και ασφαλίστε
τη σύνδεση με ένα κολάρο εύκαμπτου σωλήνα.
▶ Τοποθετήστε τον σωλήνα εκροής με καθοδική κλίση ( Σχ. 119). Αν
υπάρχει αντλία συμπυκνώματος η έξοδος του σωλήνα εκροής μπορεί να
βρίσκεται ψηλότερα από την εσωτερική μονάδα, εφόσον τηρούνται οι
διαστάσεις και το σχεδιάγραμμα συνδέσεων.
ΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος ζημιάς από νερό!
Η εσφαλμένη τοποθέτηση των σωλήνων μπορεί να οδηγήσει σε εκροή
νερού, επιστροφή του νερού στην εσωτερική μονάδα και σε
δυσλειτουργίες του διακόπτη στάθμης νερού.
▶ Σε περίπτωση τοποθέτησης στην οροφή: Για να μην "κρεμάσουν" οι
σωλήνες, στερεώστε τον σωλήνα κάθε 1–1,5 m.
▶ Οδηγήστε τον σωλήνα εκροής μέσω σιφονιού στη αποχέτευση.
Αποσυναρμολόγηση αντλίας εκροής
Στο εργοστάσιο, η αντλία εκροής συναρμολογείται στην εσωτερική μονάδα
για τοποθέτηση στην οροφή. Σε περίπτωση που η εσωτερική μονάδα
χρησιμοποιηθεί ως επιδαπέδια συσκευή, πρέπει να αποσυναρμολογηθεί η
αντλία εκροής.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
Ροπή σύσφιξης [Nm]
διευρυμένου ανοίγματος
18-20
32-39
49-59
57-71
ΕΙΔΟΠΟΙΗΣΗ
Μειωμένη ωφέλιμη απόδοση λόγω μεταφοράς θερμότητας μεταξύ
σωληνώσεων ψυκτικού υγρού
▶ Θερμομονώστε τις σωληνώσεις ψυκτικού υγρού ξεχωριστά μεταξύ
τους.
Διάμετρος του Άκρο σωλήνων με
αναδίπλωση
(A) [mm]
8,4-8,7
90°± 4
13,2-13,5
A
16,2-16,5
19,2-19,7
Αποσυναρμολογήστε την αντλία εκροής κατά τη δημιουργία της σύνδεσης
αγωγών. Κατά την αποσυναρμολόγηση, εκτελέστε τα ακόλουθα βήματα:
Προσυναρμολογημένο
σπείρωμα φλαντζωτού
παξιμαδιού
3/8"
3/8"
5/8"
45°± 2
3/4"
R0.4~0.8
Εγκατάσταση
0010044390-001
