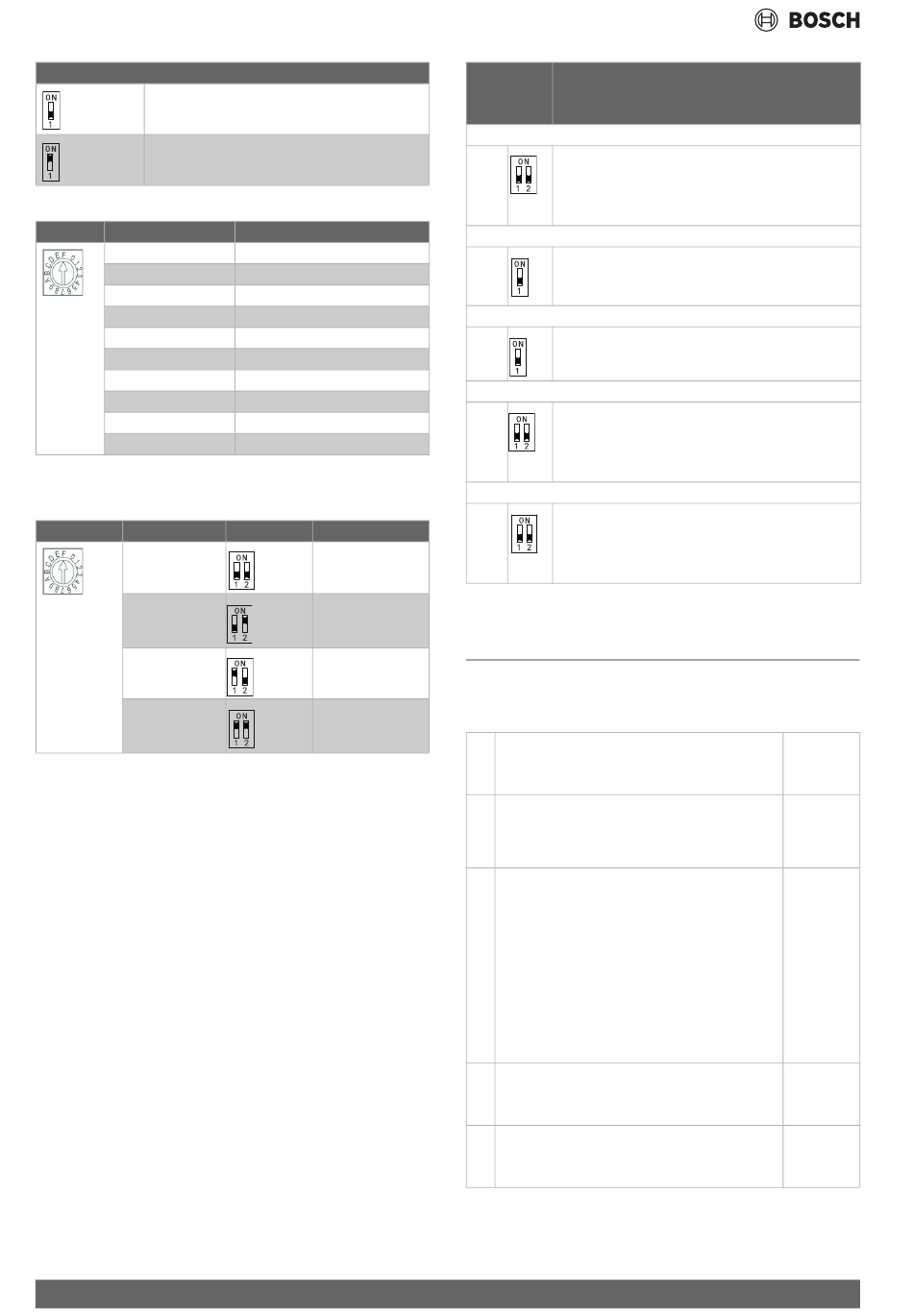

Inbedrijfstelling
Betekenis van de DIP-schakelaars 0/1:
Betekent 0
Betekent 1
Tabel 137 Schakelaarposities
ENC1 Code
0
1
2
4
5
7
8
9
A
B
1) Voorinstelling naargelang type
Tabel 138 Vermogen instellen
S1 S1 instelling
0 – EFFECTIEF
WATERDEBIET
0 – EFFECTIEF
WATERDEBIET
0 – EFFECTIEF
WATERDEBIET
0 – EFFECTIEF
WATERDEBIET
1) Voorinstelling
Tabel 139 Netadres instellen
110
1)
Vermogensinstelling
20
26
32 - 35
36 - 53
54 - 71
72 - 90
91 - 105
109 - 140
141 - 160
161 - 200
S2 Netadres
1)
0 - 15
16 - 31
32 - 47
48 - 63
DIP- Betekenis van de DIP-schakelaars
schakelaar
Ventilator UIT-temperatuur bij verwarmen (Antikoudelucht-functie)
SW1 • [00]: 0 °
• [01]: 15 °C
• [10]: 8 °C
• [11]: Reserved
Gedrag van de ventilator als de gewenste kamertemperatuur is bereikt
SW2 • [0]: Ventilator uit
• [1]: Ventilator aan (Antikoudelucht-functie wordt
gedeactiveerd)
Automatische nieuwe start
SW3 • [0]: Automatische nieuwe start aan
• [1]: Automatische nieuwe start uit
Master- en slave-eenheid instellen
SW5 • [00]: alleen mastereenheid, geen slave-eenheid
• [01]: mastereenheid (verwarmen)
• [10]: mastereenheid (koelen)
• [11]: Slave-eenheid
Temperatuurcompensatie (verwarmen)
SW6 • [00]: 0 °C
• [01]: 2 °C
• [10]: 4 °C
• [11]: Reserved
1) Voorinstelling vet weergegeven
Tabel 140 Betekenis van de DIP-schakelaars
5 Inbedrijfstelling
5.1 Checklist voor de inbedrijfname
1 Buitenunit en binnenunits zijn correct gemonteerd.
2 Buizen zijn correct
• aangesloten,
• geïsoleerd,
• op dichtheid getest.
3 Elektrische aansluiting is correct uitgevoerd.
• Voedingsspanning ligt binnen het normale bereik.
• Randaarde is correct aangebracht.
• Aansluitkabel is vast op de klemmenstrook
aangesloten.
• Optioneel extern toebehoren correct aangesloten
en DIP-schakelaars correct ingesteld.
• WLAN-gateway (optioneel toebehoren)
verbinding is correct en volgens de
montagehandleiding van de gateway tot stand
gebracht.
4 Condenspomp en condensafvoer zijn correct
geïnstalleerd en getest.
5 Alle afdekkingen zijn aangebracht en bevestigd.
Tabel 141
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
