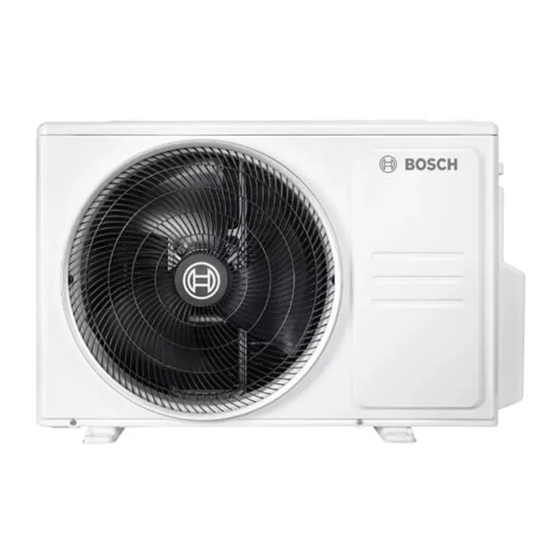

Bosch CL5000M 53/2 E Planungsunterlage
Split-klimagerät mit inverter und bis zu 5 inneneinheiten
Vorschau ausblenden
Andere Handbücher für CL5000M 53/2 E:
- Installationsanleitung für die fachkraft (628 Seiten) ,
- Bedienungsanleitung für den betreiber (156 Seiten) ,
- Installationsanleitung (33 Seiten)
Verwandte Anleitungen für Bosch CL5000M 53/2 E
Inhaltszusammenfassung für Bosch CL5000M 53/2 E
- Seite 1 Split-Klimagerät mit Inverter und bis zu 5 Inneneinheiten Planungsunterlage Climate 5000 M CL5000M 53/2 E | CL5000M 79/3 E | CL5000M 105/4 E | CL5000M 125/5 E...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise zu dieser Planungsunterlage..... . .3 Kühllastermittlung..... . .3 Heizleistung . -
Seite 3: Allgemeine Hinweise Zu Dieser Planungsunterlage
Allgemeine Hinweise zu dieser Planungsunterlage Allgemeine Hinweise zu dieser Kühllastermittlung Planungsunterlage Die Kühllast ist nach VDI 2078 zu berechnen. Diese Planungsunterlage ist kein Ersatz für die Installa- Die Kühllastberechnung gibt an, wie viel Kälteleistung tionsanleitungen der jeweiligen Anlagenkomponenten. das Klimagerät aufwenden muss, um die Lufttemperatur zu kühlen oder konstant auf einem Niveau zu halten. -
Seite 4: Heizleistung
Heizleistung Heizleistung Außeneinheit/Innen- Innen- Außentemperatur einheit temperatur [ °C] [ °C] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] [kW] CL5000M 53/2 E/ 3,03 1,44 3,43 1,43 3,67 1,42 4,33 1,41 5,74 1,46 5,45 1,31 CL3000iU W 26 E * 2... -
Seite 5: Berechnung Der Maximal Zulässigen Kältemittelkonzentration
Berechnung der maximal zulässigen Kältemittelkonzentration Berechnung der maximal zulässigen Kältemittelkonzentration Beim Klimagerät Climate 5000 M wird das Kältemittel R32 eingesetzt, das schwerer als Luft ist. Der Montage- ort der Inneneinheit(en) muss bei der Berechnung der Die untere Zündgrenze des Kältemittels beträgt nach maximal zulässigen Kältemittelmenge berücksichtigt DIN EN 378 0,306 kg/m . - Seite 6 Berechnung der maximal zulässigen Kältemittelkonzentration Maximale Kältemittelmenge Raumgröße [m Installationshöhe [m] ≤ 0,6 Maximale Kältemittelmenge [kg] 0,76 1,27 2,29 2,80 0,84 1,39 2,51 3,07 0,90 1,51 2,71 3,31 0,97 1,61 2,90 3,54 1,02 1,71 3,07 3,76 1,08 1,80 3,24 3,96 1,13 1,89 3,40...
-
Seite 7: Außeneinheit Auswählen
100 % Leistung der Außeneinheit nicht Anschlüsse Inneneinhei- überschritten werden. ten (max.) Die folgenden Tabellen zeigen, welche Außeneinheit in CL5000M 53/2 E 2 × 6,35 mm (1/4") Abhängigkeit von den gewählten Inneneinheiten einge- 2 × 9,53 mm (3/8") setzt werden kann. CL5000M 79/3 E 3 ×... - Seite 8 Außeneinheit auswählen Außen- Anzahl Kombinationen Inneneinheiten einheit Innen- einheiten CL5000M – – – – – 53/2 E 7+12 7+18 9+12 9+18 12+12 12+18 – – – – – CL5000M – – – – – 79/3 E 7+12 7+18 9+12 9+18 12+12 12+18 –...
-
Seite 9: Anforderungen An Den Aufstellort
Anforderungen an den Aufstellort Anforderungen an den Aufstellort Inneneinheit Im Wesentlichen muss der Aufstellort nach folgenden Anforderungen gewählt werden: ≥ 1 2 0 ≥ 1 2 0 • Die Kältemittelrohre und der Kondensatablauf müs- ≥ 1 5 0 sen nach Vorgabe verlegt werden können. Falls kein Gefälle (kein freier Kondensatablauf) vorhanden ist, muss ggf. -
Seite 10: Abmessungen Und Mindestabstände Inneneinheit Deckenkassette
Anforderungen an den Aufstellort ≥ 100 ≥ 1000 0010048638-001 Bild 5 Mindestabstände Inneneinheit (Konsole) (Maße in mm) 6.1.3 Abmessungen und Mindestabstände Inneneinheit Deckenkassette Bei Inneneinheiten zur Deckeninstallation die Mindest- einbauhöhe von 2,2 m beachten (vgl. EN 378). 0010048640-002 Bild 6 Abmessungen Inneneinheit (Deckenkassette) (Maße in mm) >1000... -
Seite 11: Kondensatanschluss
Anforderungen an den Aufstellort 6.1.4 Kondensatanschluss 6.2.1 Abmessungen und Mindestabstände Außen- einheit 1000-1500 1/100 0010048642-001 Bild 10 Abmessungen Außeneinheit 1000-1500 1/100 [mm] [mm] [mm] [mm] [mm] [mm] CL5000M ≤300 ≤530 ≤750 53/2 E CL5000M 79/3 E CL5000M 1034 105/4 E CL5000M 0010044514-001 125/5 E... -
Seite 12: Mindestabstände Bei Mehreren
Anforderungen an den Aufstellort 6.2.2 Mindestabstände bei mehreren Außen- einheiten L ≤ ½H → A ≥ 250 → L ≤ H A ≥ 300 L > H 1000 0010044491-001 Bild 14 Schutzbereich bei Aufstellung auf dem Boden auf dem Grundstück oder Dach (Maße in mm) Lüfterseite 0010033858-002 Schutzbereich bei bodenstehender Außeneinheit in... -
Seite 13: Rohrleitung
Rohrleitung Rohrleitung Rohrleitungslänge Die in Tabelle 11 und Bild 16 angegebenen maximalen Rohrleitungslängen und Höhenunterschiede müssen eingehalten werden. Mindestrohrlänge 3 m, um Vibrationen und Strömungs- geräusche zu vermeiden. Einheit CL5000M 53/2 E 79/3 E 105/4 E 125/5 E Max. Länge für alle Räume Max. - Seite 14 Rohrleitung Rohrleitungsführung Bei Geräten zur Wandinstallation kann die Rohrleitung von links, rechts und hinten an die Inneneinheit heran- geführt werden. Nachzufüllende Kältemittelmenge nach Rohrlänge Einheit CL5000M 53/2 E 79/3 E 105/4 E 125/5 E Vorgefüllte Rohrleitungslänge 22,5 37,5 Nachzufüllende Kältemittel- 12 ×...
-
Seite 15: Technische Daten
Technische Daten Technische Daten Technische Daten Außeneinheiten Technische Daten Außeneinheiten Climate 5000 M Außeneinheit CL5000M 53/2 E 79/3 E 105/4 E 125/5 E Bei Kombination mit Inneneinheiten Einheit 2 × CL3000iU 3 × CL3000iU 4 × CL3000iU 5 × CL3000iU vom Typ: W 26 E W 26 E... -
Seite 16: Technische Daten Inneneinheiten
Technische Daten Technische Daten Inneneinheiten Technische Daten Inneneinheiten Wandinstallation Einheit CL3000iU CL3000iU CL3000iU CL3000iU CL3000iU W 20 E W 26 E W 35 E W 53 E W 70 E Kühlleistung 2,05 Kühlleistung (min.) 0,79 Kühlleistung (max.) 2,51 Heizleistung 2,34 Heizleistung (min.) 0,66 Heizleistung (max.) - Seite 17 Technische Daten Technische Daten Inneneinheiten Konsolen Einheit CL5000iM CN 26 E CL5000iU CN 35 E CL5000iU CN 50 E Kühlleistung 2,64 4,98 Kühlleistung (min.) 0,64 0,76 2,64 Kühlleistung (max.) 4,25 5,57 Heizleistung 2,93 3,81 5,28 Heizleistung (min.) 0,42 0,45 Heizleistung (max.) 3,96 4,69 Farbe...
- Seite 18 Technische Daten Technische Daten Inneneinheiten Deckenkassetten Einheit CL5000iM CL5000iM CL5000iU CL5000iU 4CC 21 E 4CC 26 E 4CC 35 E 4CC 53 E Kühlleistung 2,05 2,64 Kühlleistung (min.) 0,49 0,64 Kühlleistung (max.) 2,39 3,08 Heizleistung 2,34 2,93 Heizleistung (min.) 0,61 0,77 Heizleistung (max.) 2,72...
-
Seite 19: Elektrischer Anschluss
Bild 20 Außeneinheit anschließen Leiterquerschnitt Max. Strom- Kommuni- Strom- kabel kations- aufnahme kabel [mm²] [mm²] CL5000M 53/2 E 13,0 ≥ 1,5 ≥ 1,5 CL5000M 79/3 E 18,0 ≥ 2,5 ≥ 1,5 0010034306-001 CL5000M 105/4 E 21,5 ≥ 4,0 ≥ 1,5 Bild 18 Übersicht Anschlussklemmen... - Seite 20 Elektrischer Anschluss Anschlussklemmen CL5000iU ... CC Anschluss Bezeichnung Externer Ventilator für Frischluftzufuhr • Integrierte Stromversorgung für maximal 200 W oder 1 A (Relais empfohlen). • Externer Ventilator schaltet zeitgleich mit dem Ventilator der Inneneinheit ein/aus. • Im Testbetrieb oder manuellen Betrieb bleibt der externe Ventilator aus. CN23 Ein/Aus-Kontaktschalter •...
- Seite 21 Elektrischer Anschluss Außeneinheit mit 2 Inneneinheiten Außeneinheit mit 4 Inneneinheiten S(2) S(A) N(A) L(A) S(1) S(B) N(B) L(B) L 00100333666-001 0010033669-001 Bild 22 Verdrahtungsschema Außeneinheit mit 2 Innen- Bild 24 Verdrahtungsschema Außeneinheit mit 4 Innen- einheiten einheiten [1] Inneneinheit A [1] Netzanschluss [2] Netzanschluss [2] Inneneinheit A...
- Seite 24 Wie Sie uns erreichen... DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Home Comfort 73243 Wernau Göllnergasse 15 -17 1030 Wien Betreuung Fachhandwerk Technische Hotline Telefon (0 18 06) 337 335 Telefon +43 1 79 722 8666 Telefax (0 18 03) 337 336 Thermotechnik-Profis@de.bosch.com...
