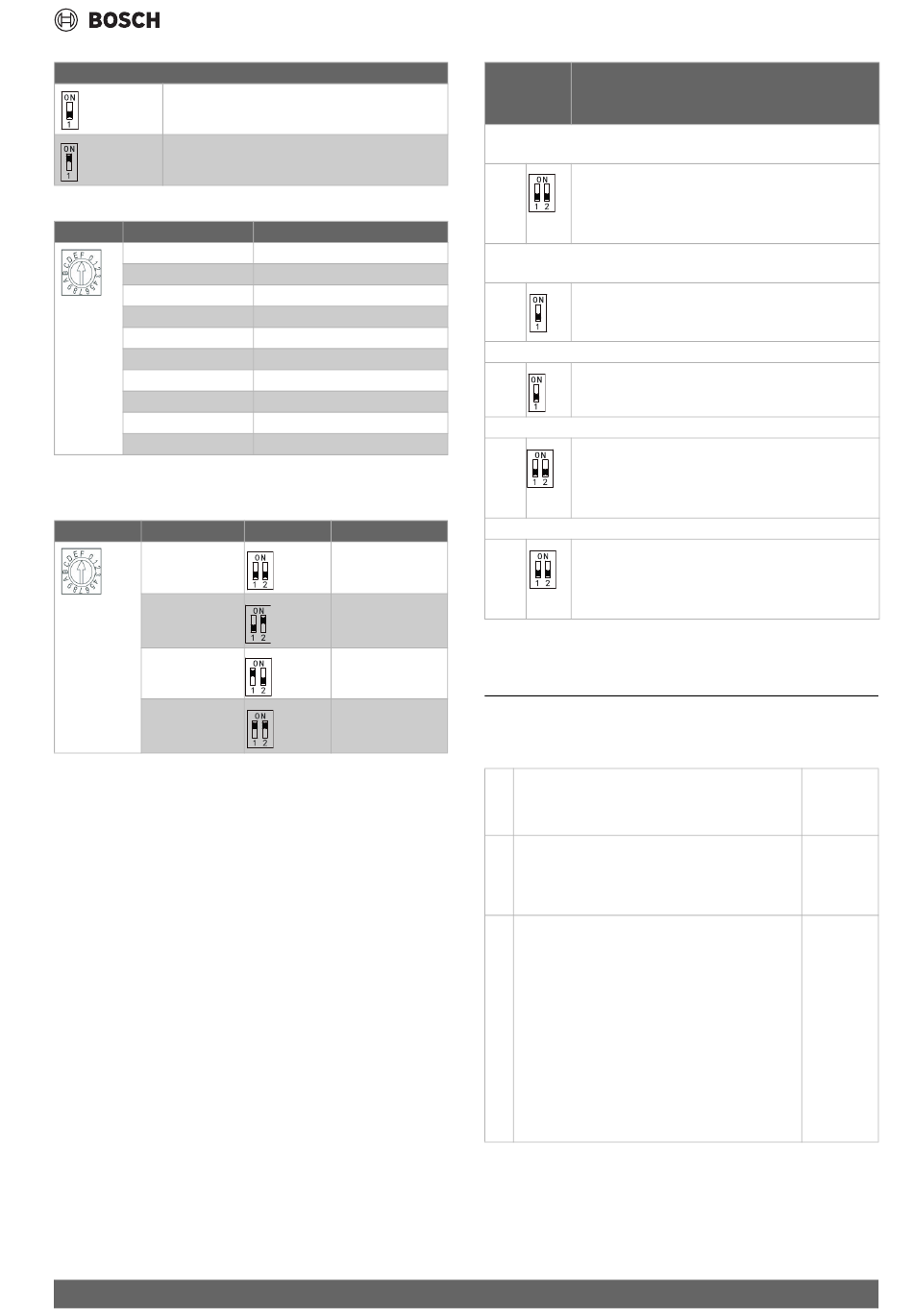

Significado dos interruptores DIP 0/1:
Significa 0
Significa 1
Tab. 173 Posições de troca
ENC1 Código
0
1
2
4
5
7
8
9
A
B
1) Pré-seleção dependendo do modelo
Tab. 174 Definir potência
S1 S1 Ajustar
0 - F
0 - F
0 - F
0 - F
1) Predefinição
Tab. 175 Definir endereço de rede
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
1)
Ajuste da potência
20
26
32 - 35
36 - 53
54 - 71
72 - 90
91 - 105
109 - 140
141 - 160
161 - 200
S2 Endereço da rede
1)
0 - 15
16 - 31
32 - 47
48 - 63
Interruptor Significado do interruptor DIP
DIP
Temperatura de ventilação OFF durante o aquecimento (função anti-
frio do ar)
SW1 • [00]: 0°
• [01]: 15°C
• [10]: 8°C
• [11]: Reservado
Comportamento do ventilador quando a temperatura alvo da sala é
atingida
SW2 • [0]: Ventilador desligado
• [1]: Ventilador ligado (função de ar anti-frio está
desativada)
Reinício automático
SW3 • [0]: Reinício automático em
• [1]: Reinício automático
Ajustar unidade Master e unidade Slave
SW5 • [00]: apenas unidade Master, sen unidade Slave
• [01]: Unidade master (aquecimento)
• [10]: Unidade master (arrefecimento)
• [11]: Unidade Slave
Compensação de temperatura (aquecimento)
SW6 • [00]: 0 °C
• [01]: 2°C
• [10]: 4°C
• [11]: Reservado
1) Definição por defeito realçada em negrito
Tab. 176 Significado do interruptor DIP
5 Arranque
5.1 Lista de verificação de colocação em funcionamento
1 A unidade exterior e as unidades interiores estão
corretamente montadas.
2 Os tubos estão
• conectados corretamente,
• isolados
• e verificados quanto a fugas.
3 A conexão elétrica foi realizada corretamente.
• A fonte de alimentação está na gama de valores
normal.
• O condutor de terra está conetado
corretamente.
• O cabo de comunicação e alimentação está
firmemente conetado ao bloco de terminais.
• Acessório externo opcional corretamente ligado
e interruptor DIP corretamente definido.
• WLAN-Gateway (acessório opcional) A ligação
está correta e estabelecida de acordo com as
instruções de instalação do Gateway.
Arranque
