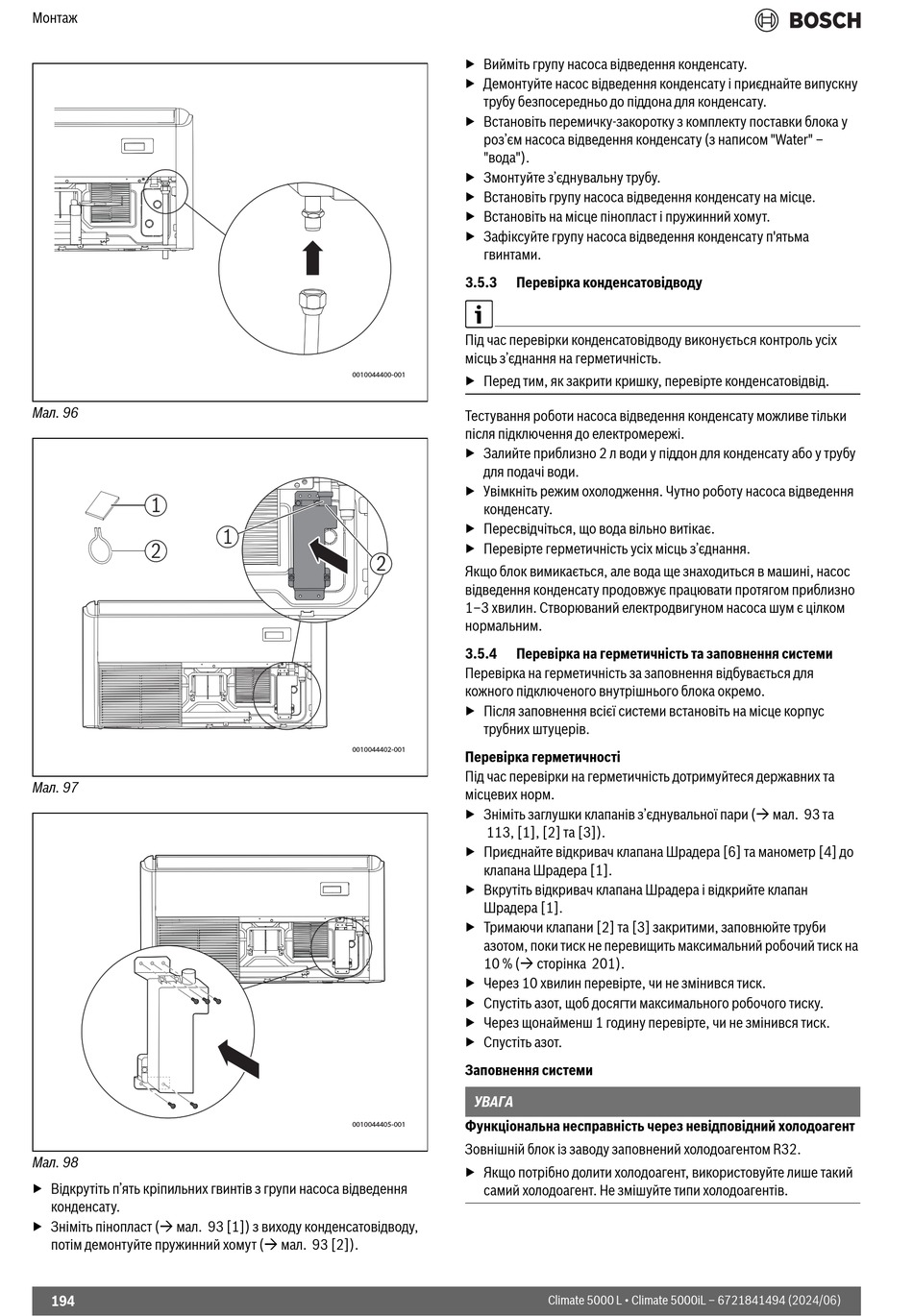

Монтаж
Мал. 96
1
2
Мал. 97
Мал. 98
▶ Відкрутіть п'ять кріпильних гвинтів з групи насоса відведення
конденсату.
▶ Зніміть пінопласт ( мал. 93 [1]) з виходу конденсатовідводу,
потім демонтуйте пружинний хомут ( мал. 93 [2]).
194
0010044400-001
1
2
0010044402-001
0010044405-001
▶ Вийміть групу насоса відведення конденсату.
▶ Демонтуйте насос відведення конденсату і приєднайте випускну
трубу безпосередньо до піддона для конденсату.
▶ Встановіть перемичку-закоротку з комплекту поставки блока у
роз'єм насоса відведення конденсату (з написом "Water" –
"вода").
▶ Змонтуйте з'єднувальну трубу.
▶ Встановіть групу насоса відведення конденсату на місце.
▶ Встановіть на місце пінопласт і пружинний хомут.
▶ Зафіксуйте групу насоса відведення конденсату п'ятьма
гвинтами.
3.5.3 Перевірка конденсатовідводу
Під час перевірки конденсатовідводу виконується контроль усіх
місць з'єднання на герметичність.
▶ Перед тим, як закрити кришку, перевірте конденсатовідвід.
Тестування роботи насоса відведення конденсату можливе тільки
після підключення до електромережі.
▶ Залийте приблизно 2 л води у піддон для конденсату або у трубу
для подачі води.
▶ Увімкніть режим охолодження. Чутно роботу насоса відведення
конденсату.
▶ Пересвідчіться, що вода вільно витікає.
▶ Перевірте герметичність усіх місць з'єднання.
Якщо блок вимикається, але вода ще знаходиться в машині, насос
відведення конденсату продовжує працювати протягом приблизно
1–3 хвилин. Створюваний електродвигуном насоса шум є цілком
нормальним.
3.5.4 Перевірка на герметичність та заповнення системи
Перевірка на герметичність за заповнення відбувається для
кожного підключеного внутрішнього блока окремо.
▶ Після заповнення всієї системи встановіть на місце корпус
трубних штуцерів.
Перевірка герметичності
Під час перевірки на герметичність дотримуйтеся державних та
місцевих норм.
▶ Зніміть заглушки клапанів з'єднувальної пари ( мал. 93 та
113, [1], [2] та [3]).
▶ Приєднайте відкривач клапана Шрадера [6] та манометр [4] до
клапана Шрадера [1].
▶ Вкрутіть відкривач клапана Шрадера і відкрийте клапан
Шрадера [1].
▶ Тримаючи клапани [2] та [3] закритими, заповнюйте труби
азотом, поки тиск не перевищить максимальний робочий тиск на
10 % ( сторінка 201).
▶ Через 10 хвилин перевірте, чи не змінився тиск.
▶ Спустіть азот, щоб досягти максимального робочого тиску.
▶ Через щонайменш 1 годину перевірте, чи не змінився тиск.
▶ Спустіть азот.
Заповнення системи
УВАГА
Функціональна несправність через невідповідний холодоагент
Зовнішній блок із заводу заповнений холодоагентом R32.
▶ Якщо потрібно долити холодоагент, використовуйте лише такий
самий холодоагент. Не змішуйте типи холодоагентів.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
