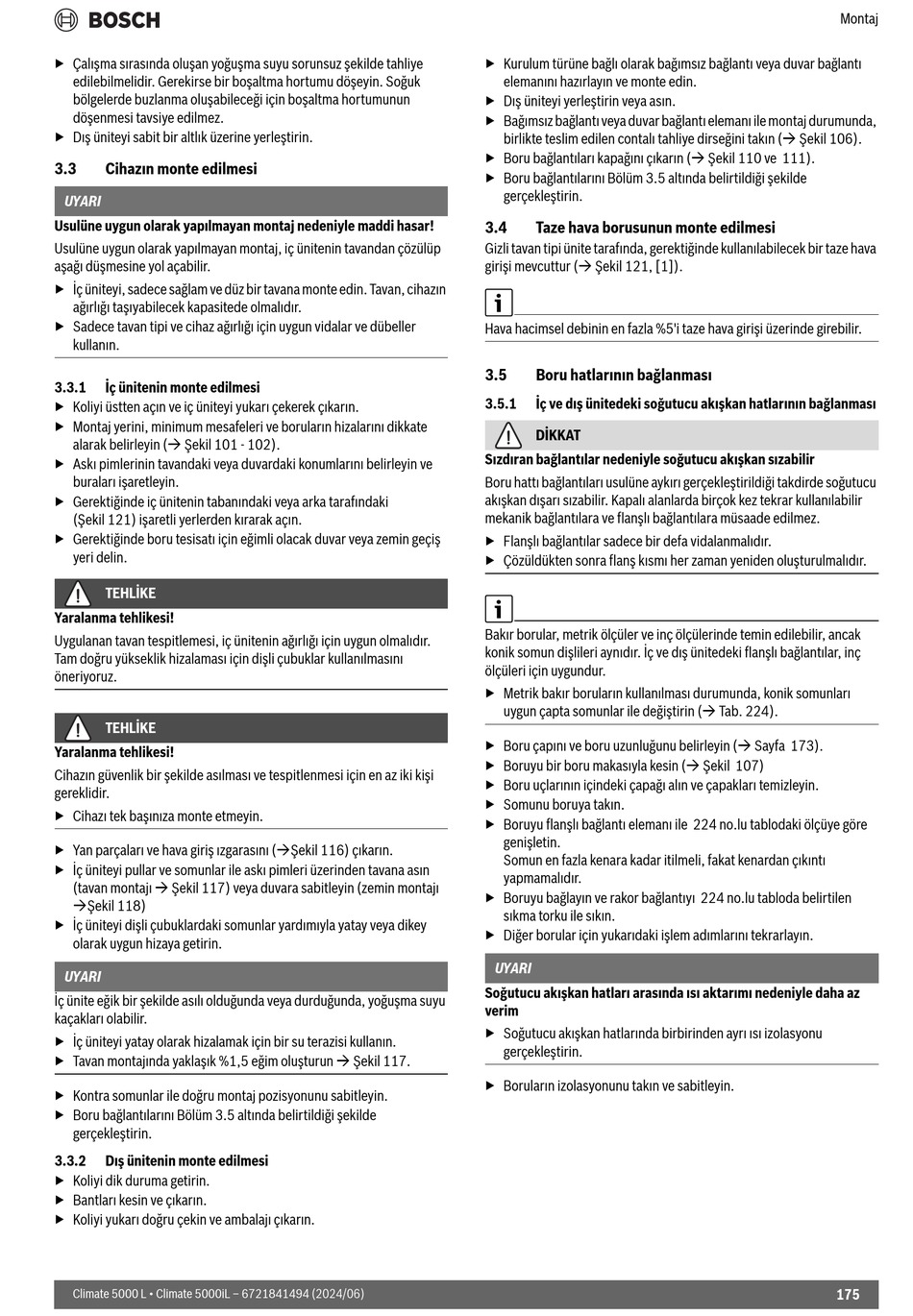

▶ Çalışma sırasında oluşan yoğuşma suyu sorunsuz şekilde tahliye
edilebilmelidir. Gerekirse bir boşaltma hortumu döşeyin. Soğuk
bölgelerde buzlanma oluşabileceği için boşaltma hortumunun
döşenmesi tavsiye edilmez.
▶ Dış üniteyi sabit bir altlık üzerine yerleştirin.
3.3 Cihazın monte edilmesi
UYARI
Usulüne uygun olarak yapılmayan montaj nedeniyle maddi hasar!
Usulüne uygun olarak yapılmayan montaj, iç ünitenin tavandan çözülüp
aşağı düşmesine yol açabilir.
▶ İç üniteyi, sadece sağlam ve düz bir tavana monte edin. Tavan, cihazın
ağırlığı taşıyabilecek kapasitede olmalıdır.
▶ Sadece tavan tipi ve cihaz ağırlığı için uygun vidalar ve dübeller
kullanın.
3.3.1 İç ünitenin monte edilmesi
▶ Koliyi üstten açın ve iç üniteyi yukarı çekerek çıkarın.
▶ Montaj yerini, minimum mesafeleri ve boruların hizalarını dikkate
alarak belirleyin ( Şekil 101 - 102).
▶ Askı pimlerinin tavandaki veya duvardaki konumlarını belirleyin ve
buraları işaretleyin.
▶ Gerektiğinde iç ünitenin tabanındaki veya arka tarafındaki
(Şekil 121) işaretli yerlerden kırarak açın.
▶ Gerektiğinde boru tesisatı için eğimli olacak duvar veya zemin geçiş
yeri delin.
TEHLİKE
Yaralanma tehlikesi!
Uygulanan tavan tespitlemesi, iç ünitenin ağırlığı için uygun olmalıdır.
Tam doğru yükseklik hizalaması için dişli çubuklar kullanılmasını
öneriyoruz.
TEHLİKE
Yaralanma tehlikesi!
Cihazın güvenlik bir şekilde asılması ve tespitlenmesi için en az iki kişi
gereklidir.
▶ Cihazı tek başınıza monte etmeyin.
▶ Yan parçaları ve hava giriş ızgarasını (Şekil 116) çıkarın.
▶ İç üniteyi pullar ve somunlar ile askı pimleri üzerinden tavana asın
(tavan montajı  Şekil 117) veya duvara sabitleyin (zemin montajı
Şekil 118)
▶ İç üniteyi dişli çubuklardaki somunlar yardımıyla yatay veya dikey
olarak uygun hizaya getirin.
UYARI
İç ünite eğik bir şekilde asılı olduğunda veya durduğunda, yoğuşma suyu
kaçakları olabilir.
▶ İç üniteyi yatay olarak hizalamak için bir su terazisi kullanın.
▶ Tavan montajında yaklaşık %1,5 eğim oluşturun  Şekil 117.
▶ Kontra somunlar ile doğru montaj pozisyonunu sabitleyin.
▶ Boru bağlantılarını Bölüm 3.5 altında belirtildiği şekilde
gerçekleştirin.
3.3.2 Dış ünitenin monte edilmesi
▶ Koliyi dik duruma getirin.
▶ Bantları kesin ve çıkarın.
▶ Koliyi yukarı doğru çekin ve ambalajı çıkarın.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
▶ Kurulum türüne bağlı olarak bağımsız bağlantı veya duvar bağlantı
elemanını hazırlayın ve monte edin.
▶ Dış üniteyi yerleştirin veya asın.
▶ Bağımsız bağlantı veya duvar bağlantı elemanı ile montaj durumunda,
birlikte teslim edilen contalı tahliye dirseğini takın ( Şekil 106).
▶ Boru bağlantıları kapağını çıkarın ( Şekil 110 ve 111).
▶ Boru bağlantılarını Bölüm 3.5 altında belirtildiği şekilde
gerçekleştirin.
3.4 Taze hava borusunun monte edilmesi
Gizli tavan tipi ünite tarafında, gerektiğinde kullanılabilecek bir taze hava
girişi mevcuttur ( Şekil 121, [1]).
Hava hacimsel debinin en fazla %5'i taze hava girişi üzerinde girebilir.
3.5 Boru hatlarının bağlanması
3.5.1 İç ve dış ünitedeki soğutucu akışkan hatlarının bağlanması
DİKKAT
Sızdıran bağlantılar nedeniyle soğutucu akışkan sızabilir
Boru hattı bağlantıları usulüne aykırı gerçekleştirildiği takdirde soğutucu
akışkan dışarı sızabilir. Kapalı alanlarda birçok kez tekrar kullanılabilir
mekanik bağlantılara ve flanşlı bağlantılara müsaade edilmez.
▶ Flanşlı bağlantılar sadece bir defa vidalanmalıdır.
▶ Çözüldükten sonra flanş kısmı her zaman yeniden oluşturulmalıdır.
Bakır borular, metrik ölçüler ve inç ölçülerinde temin edilebilir, ancak
konik somun dişlileri aynıdır. İç ve dış ünitedeki flanşlı bağlantılar, inç
ölçüleri için uygundur.
▶ Metrik bakır boruların kullanılması durumunda, konik somunları
uygun çapta somunlar ile değiştirin ( Tab. 224).
▶ Boru çapını ve boru uzunluğunu belirleyin ( Sayfa 173).
▶ Boruyu bir boru makasıyla kesin ( Şekil 107)
▶ Boru uçlarının içindeki çapağı alın ve çapakları temizleyin.
▶ Somunu boruya takın.
▶ Boruyu flanşlı bağlantı elemanı ile 224 no.lu tablodaki ölçüye göre
genişletin.
Somun en fazla kenara kadar itilmeli, fakat kenardan çıkıntı
yapmamalıdır.
▶ Boruyu bağlayın ve rakor bağlantıyı 224 no.lu tabloda belirtilen
sıkma torku ile sıkın.
▶ Diğer borular için yukarıdaki işlem adımlarını tekrarlayın.
UYARI
Soğutucu akışkan hatları arasında ısı aktarımı nedeniyle daha az
verim
▶ Soğutucu akışkan hatlarında birbirinden ayrı ısı izolasyonu
gerçekleştirin.
▶ Boruların izolasyonunu takın ve sabitleyin.
