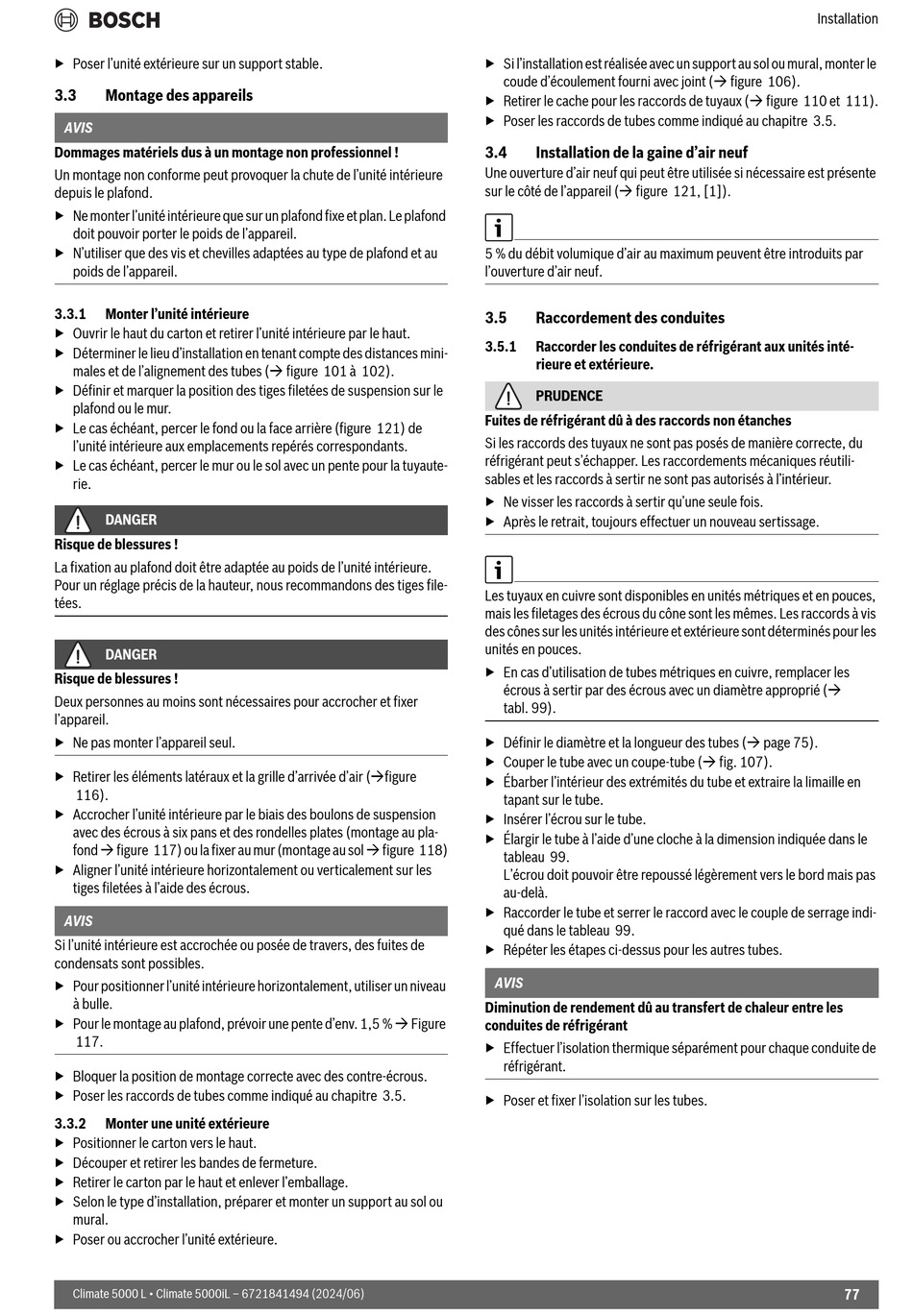

▶ Poser l'unité extérieure sur un support stable.
3.3 Montage des appareils
AVIS
Dommages matériels dus à un montage non professionnel !
Un montage non conforme peut provoquer la chute de l'unité intérieure
depuis le plafond.
▶ Ne monter l'unité intérieure que sur un plafond fixe et plan. Le plafond
doit pouvoir porter le poids de l'appareil.
▶ N'utiliser que des vis et chevilles adaptées au type de plafond et au
poids de l'appareil.
3.3.1 Monter l'unité intérieure
▶ Ouvrir le haut du carton et retirer l'unité intérieure par le haut.
▶ Déterminer le lieu d'installation en tenant compte des distances mini-
males et de l'alignement des tubes ( figure 101 à 102).
▶ Définir et marquer la position des tiges filetées de suspension sur le
plafond ou le mur.
▶ Le cas échéant, percer le fond ou la face arrière (figure 121) de
l'unité intérieure aux emplacements repérés correspondants.
▶ Le cas échéant, percer le mur ou le sol avec un pente pour la tuyaute-
rie.
DANGER
Risque de blessures !
La fixation au plafond doit être adaptée au poids de l'unité intérieure.
Pour un réglage précis de la hauteur, nous recommandons des tiges file-
tées.
DANGER
Risque de blessures !
Deux personnes au moins sont nécessaires pour accrocher et fixer
l'appareil.
▶ Ne pas monter l'appareil seul.
▶ Retirer les éléments latéraux et la grille d'arrivée d'air (figure
116).
▶ Accrocher l'unité intérieure par le biais des boulons de suspension
avec des écrous à six pans et des rondelles plates (montage au pla-
fond  figure 117) ou la fixer au mur (montage au sol  figure 118)
▶ Aligner l'unité intérieure horizontalement ou verticalement sur les
tiges filetées à l'aide des écrous.
AVIS
Si l'unité intérieure est accrochée ou posée de travers, des fuites de
condensats sont possibles.
▶ Pour positionner l'unité intérieure horizontalement, utiliser un niveau
à bulle.
▶ Pour le montage au plafond, prévoir une pente d'env. 1,5 %  Figure
117.
▶ Bloquer la position de montage correcte avec des contre-écrous.
▶ Poser les raccords de tubes comme indiqué au chapitre 3.5.
3.3.2 Monter une unité extérieure
▶ Positionner le carton vers le haut.
▶ Découper et retirer les bandes de fermeture.
▶ Retirer le carton par le haut et enlever l'emballage.
▶ Selon le type d'installation, préparer et monter un support au sol ou
mural.
▶ Poser ou accrocher l'unité extérieure.
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
▶ Si l'installation est réalisée avec un support au sol ou mural, monter le
coude d'écoulement fourni avec joint ( figure 106).
▶ Retirer le cache pour les raccords de tuyaux ( figure 110 et 111).
▶ Poser les raccords de tubes comme indiqué au chapitre 3.5.
3.4 Installation de la gaine d'air neuf
Une ouverture d'air neuf qui peut être utilisée si nécessaire est présente
sur le côté de l'appareil ( figure 121, [1]).
5 % du débit volumique d'air au maximum peuvent être introduits par
l'ouverture d'air neuf.
3.5 Raccordement des conduites
3.5.1 Raccorder les conduites de réfrigérant aux unités inté-
rieure et extérieure.
PRUDENCE
Fuites de réfrigérant dû à des raccords non étanches
Si les raccords des tuyaux ne sont pas posés de manière correcte, du
réfrigérant peut s'échapper. Les raccordements mécaniques réutili-
sables et les raccords à sertir ne sont pas autorisés à l'intérieur.
▶ Ne visser les raccords à sertir qu'une seule fois.
▶ Après le retrait, toujours effectuer un nouveau sertissage.
Les tuyaux en cuivre sont disponibles en unités métriques et en pouces,
mais les filetages des écrous du cône sont les mêmes. Les raccords à vis
des cônes sur les unités intérieure et extérieure sont déterminés pour les
unités en pouces.
▶ En cas d'utilisation de tubes métriques en cuivre, remplacer les
écrous à sertir par des écrous avec un diamètre approprié (
tabl. 99).
▶ Définir le diamètre et la longueur des tubes ( page 75).
▶ Couper le tube avec un coupe-tube ( fig. 107).
▶ Ébarber l'intérieur des extrémités du tube et extraire la limaille en
tapant sur le tube.
▶ Insérer l'écrou sur le tube.
▶ Élargir le tube à l'aide d'une cloche à la dimension indiquée dans le
tableau 99.
L'écrou doit pouvoir être repoussé légèrement vers le bord mais pas
au-delà.
▶ Raccorder le tube et serrer le raccord avec le couple de serrage indi-
qué dans le tableau 99.
▶ Répéter les étapes ci-dessus pour les autres tubes.
AVIS
Diminution de rendement dû au transfert de chaleur entre les
conduites de réfrigérant
▶ Effectuer l'isolation thermique séparément pour chaque conduite de
réfrigérant.
▶ Poser et fixer l'isolation sur les tubes.
