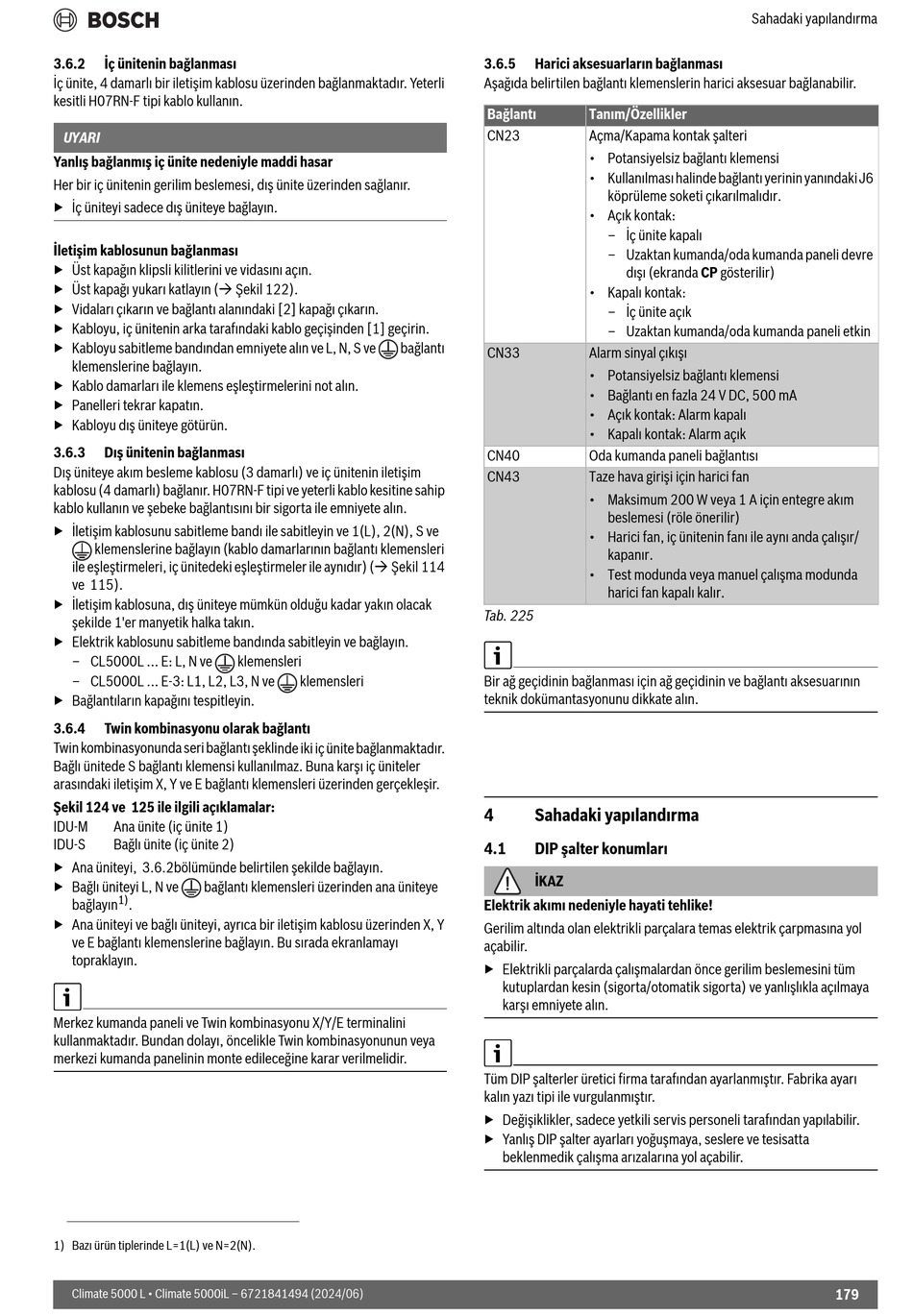

3.6.2 İç ünitenin bağlanması
İç ünite, 4 damarlı bir iletişim kablosu üzerinden bağlanmaktadır. Yeterli
kesitli H07RN-F tipi kablo kullanın.
UYARI
Yanlış bağlanmış iç ünite nedeniyle maddi hasar
Her bir iç ünitenin gerilim beslemesi, dış ünite üzerinden sağlanır.
▶ İç üniteyi sadece dış üniteye bağlayın.
İletişim kablosunun bağlanması
▶ Üst kapağın klipsli kilitlerini ve vidasını açın.
▶ Üst kapağı yukarı katlayın ( Şekil 122).
▶ Vidaları çıkarın ve bağlantı alanındaki [2] kapağı çıkarın.
▶ Kabloyu, iç ünitenin arka tarafındaki kablo geçişinden [1] geçirin.
▶ Kabloyu sabitleme bandından emniyete alın ve L, N, S ve
klemenslerine bağlayın.
▶ Kablo damarları ile klemens eşleştirmelerini not alın.
▶ Panelleri tekrar kapatın.
▶ Kabloyu dış üniteye götürün.
3.6.3 Dış ünitenin bağlanması
Dış üniteye akım besleme kablosu (3 damarlı) ve iç ünitenin iletişim
kablosu (4 damarlı) bağlanır. H07RN-F tipi ve yeterli kablo kesitine sahip
kablo kullanın ve şebeke bağlantısını bir sigorta ile emniyete alın.
▶ İletişim kablosunu sabitleme bandı ile sabitleyin ve 1(L), 2(N), S ve
klemenslerine bağlayın (kablo damarlarının bağlantı klemensleri
ile eşleştirmeleri, iç ünitedeki eşleştirmeler ile aynıdır) ( Şekil 114
ve 115).
▶ İletişim kablosuna, dış üniteye mümkün olduğu kadar yakın olacak
şekilde 1'er manyetik halka takın.
▶ Elektrik kablosunu sabitleme bandında sabitleyin ve bağlayın.
– CL5000L ... E: L, N ve
– CL5000L ... E-3: L1, L2, L3, N ve
▶ Bağlantıların kapağını tespitleyin.
3.6.4 Twin kombinasyonu olarak bağlantı
Twin kombinasyonunda seri bağlantı şeklinde iki iç ünite bağlanmaktadır.
Bağlı ünitede S bağlantı klemensi kullanılmaz. Buna karşı iç üniteler
arasındaki iletişim X, Y ve E bağlantı klemensleri üzerinden gerçekleşir.
Şekil 124 ve 125 ile ilgili açıklamalar:
IDU-M Ana ünite (iç ünite 1)
IDU-S Bağlı ünite (iç ünite 2)
▶ Ana üniteyi, 3.6.2bölümünde belirtilen şekilde bağlayın.
▶ Bağlı üniteyi L, N ve bağlantı klemensleri üzerinden ana üniteye
1)
bağlayın .
▶ Ana üniteyi ve bağlı üniteyi, ayrıca bir iletişim kablosu üzerinden X, Y
ve E bağlantı klemenslerine bağlayın. Bu sırada ekranlamayı
topraklayın.
Merkez kumanda paneli ve Twin kombinasyonu X/Y/E terminalini
kullanmaktadır. Bundan dolayı, öncelikle Twin kombinasyonunun veya
merkezi kumanda panelinin monte edileceğine karar verilmelidir.
1) Bazı ürün tiplerinde L=1(L) ve N=2(N).
Climate 5000 L • Climate 5000iL – 6721841494 (2024/06)
bağlantı
klemensleri
klemensleri
3.6.5 Harici aksesuarların bağlanması
Aşağıda belirtilen bağlantı klemenslerin harici aksesuar bağlanabilir.
Bağlantı Tanım/Özellikler
CN23 Açma/Kapama kontak şalteri
• Potansiyelsiz bağlantı klemensi
• Kullanılması halinde bağlantı yerinin yanındaki J6
köprüleme soketi çıkarılmalıdır.
• Açık kontak:
– İç ünite kapalı
– Uzaktan kumanda/oda kumanda paneli devre
dışı (ekranda CP gösterilir)
• Kapalı kontak:
– İç ünite açık
– Uzaktan kumanda/oda kumanda paneli etkin
CN33 Alarm sinyal çıkışı
• Potansiyelsiz bağlantı klemensi
• Bağlantı en fazla 24 V DC, 500 mA
• Açık kontak: Alarm kapalı
• Kapalı kontak: Alarm açık
CN40 Oda kumanda paneli bağlantısı
CN43 Taze hava girişi için harici fan
• Maksimum 200 W veya 1 A için entegre akım
beslemesi (röle önerilir)
• Harici fan, iç ünitenin fanı ile aynı anda çalışır/
kapanır.
• Test modunda veya manuel çalışma modunda
harici fan kapalı kalır.
Tab. 225
Bir ağ geçidinin bağlanması için ağ geçidinin ve bağlantı aksesuarının
teknik dokümantasyonunu dikkate alın.
4 Sahadaki yapılandırma
4.1 DIP şalter konumları
İKAZ
Elektrik akımı nedeniyle hayati tehlike!
Gerilim altında olan elektrikli parçalara temas elektrik çarpmasına yol
açabilir.
▶ Elektrikli parçalarda çalışmalardan önce gerilim beslemesini tüm
kutuplardan kesin (sigorta/otomatik sigorta) ve yanlışlıkla açılmaya
karşı emniyete alın.
Tüm DIP şalterler üretici firma tarafından ayarlanmıştır. Fabrika ayarı
kalın yazı tipi ile vurgulanmıştır.
▶ Değişiklikler, sadece yetkili servis personeli tarafından yapılabilir.
▶ Yanlış DIP şalter ayarları yoğuşmaya, seslere ve tesisatta
beklenmedik çalışma arızalarına yol açabilir.
Sahadaki yapılandırma
