Montage, elektrischer Anschluss und Bedienung

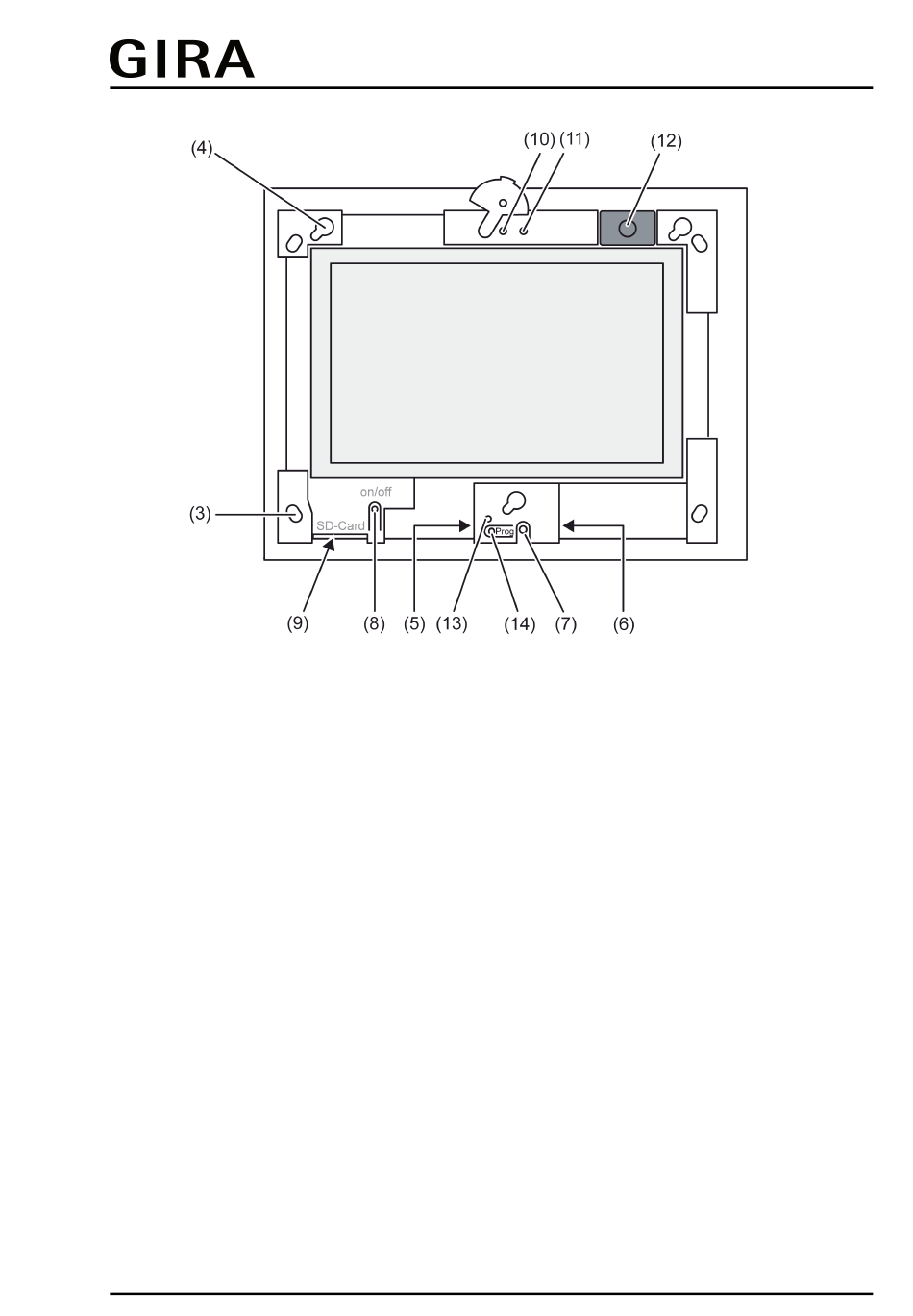

Bild 2: Geräteaufbau Frontseite ohne Designrahmen
(3) Löcher für Wandbefestigung
(4) Fassungen für Designrahmen
(5) USB-Schnittstelle (1 x Typ Micro AB / reserviert für zukünftige Anwendungen)
(6) USB-Anschlussbuchse für zusätzliche Peripherie (1 x Typ A)
(7) Internes Mikrofon
(8) Ein-/Aus-Taster
(9) Steckplatz für SD-Speicherkarte
(10) Interne Kamera
(11) Betriebsanzeige Kamera
(12) Interner Lautsprecher
(13) KNX Programmier-LED
(14) KNX Programmier-Taste
Best.-Nr. 2079 00
Seite 9 von 237
