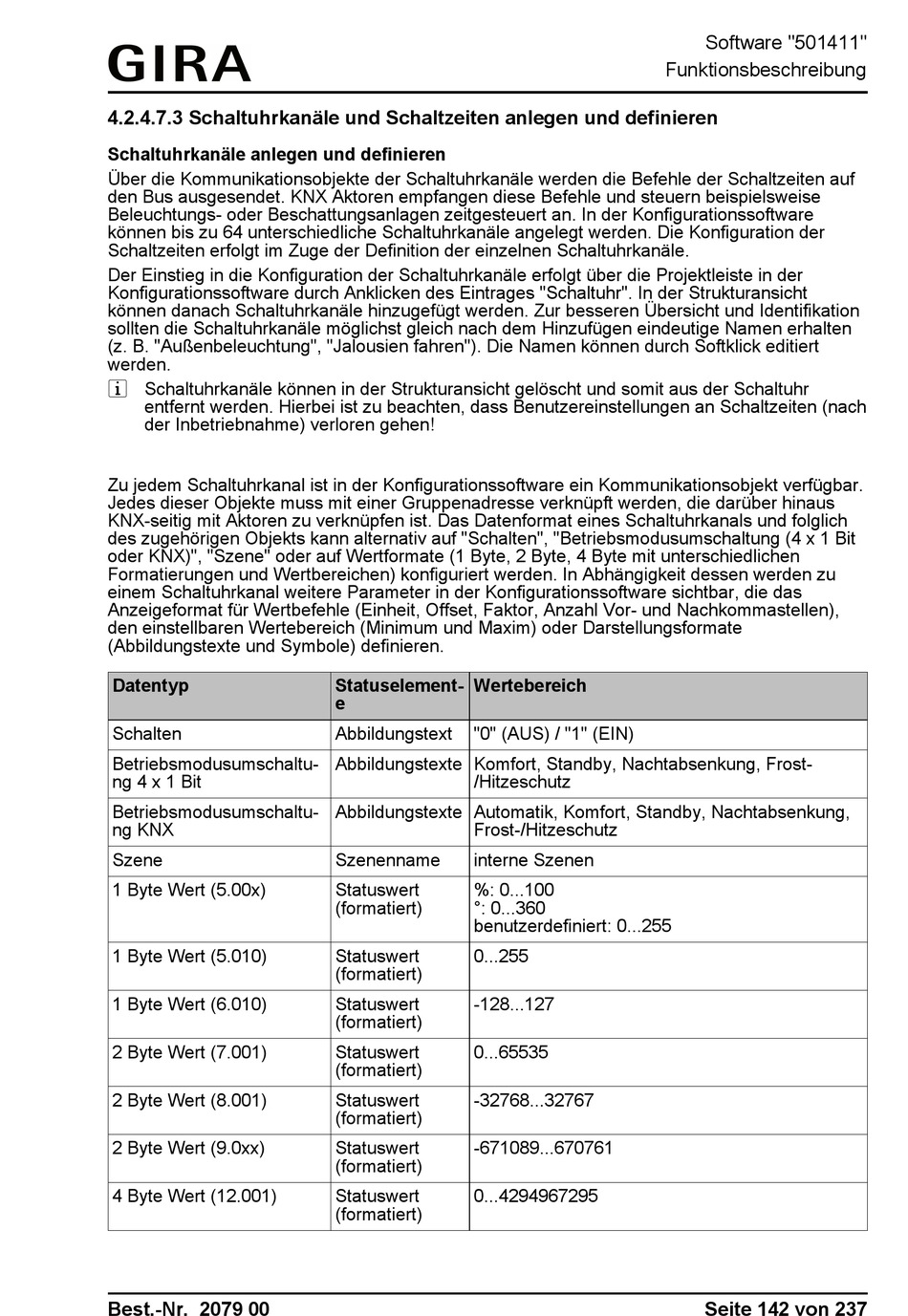

4.2.4.7.3 Schaltuhrkanäle und Schaltzeiten anlegen und definieren
Schaltuhrkanäle anlegen und definieren
Über die Kommunikationsobjekte der Schaltuhrkanäle werden die Befehle der Schaltzeiten auf
den Bus ausgesendet. KNX Aktoren empfangen diese Befehle und steuern beispielsweise
Beleuchtungs- oder Beschattungsanlagen zeitgesteuert an. In der Konfigurationssoftware
können bis zu 64 unterschiedliche Schaltuhrkanäle angelegt werden. Die Konfiguration der
Schaltzeiten erfolgt im Zuge der Definition der einzelnen Schaltuhrkanäle.
Der Einstieg in die Konfiguration der Schaltuhrkanäle erfolgt über die Projektleiste in der
Konfigurationssoftware durch Anklicken des Eintrages "Schaltuhr". In der Strukturansicht
können danach Schaltuhrkanäle hinzugefügt werden. Zur besseren Übersicht und Identifikation
sollten die Schaltuhrkanäle möglichst gleich nach dem Hinzufügen eindeutige Namen erhalten
(z. B. "Außenbeleuchtung", "Jalousien fahren"). Die Namen können durch Softklick editiert
werden.
i Schaltuhrkanäle können in der Strukturansicht gelöscht und somit aus der Schaltuhr
entfernt werden. Hierbei ist zu beachten, dass Benutzereinstellungen an Schaltzeiten (nach
der Inbetriebnahme) verloren gehen!
Zu jedem Schaltuhrkanal ist in der Konfigurationssoftware ein Kommunikationsobjekt verfügbar.
Jedes dieser Objekte muss mit einer Gruppenadresse verknüpft werden, die darüber hinaus
KNX-seitig mit Aktoren zu verknüpfen ist. Das Datenformat eines Schaltuhrkanals und folglich
des zugehörigen Objekts kann alternativ auf "Schalten", "Betriebsmodusumschaltung (4 x 1 Bit
oder KNX)", "Szene" oder auf Wertformate (1 Byte, 2 Byte, 4 Byte mit unterschiedlichen
Formatierungen und Wertbereichen) konfiguriert werden. In Abhängigkeit dessen werden zu
einem Schaltuhrkanal weitere Parameter in der Konfigurationssoftware sichtbar, die das
Anzeigeformat für Wertbefehle (Einheit, Offset, Faktor, Anzahl Vor- und Nachkommastellen),
den einstellbaren Wertebereich (Minimum und Maxim) oder Darstellungsformate
(Abbildungstexte und Symbole) definieren.
Datentyp
Schalten
Betriebsmodusumschaltu-
ng 4 x 1 Bit
Betriebsmodusumschaltu-
ng KNX
Szene
1 Byte Wert (5.00x)
1 Byte Wert (5.010)
1 Byte Wert (6.010)
2 Byte Wert (7.001)
2 Byte Wert (8.001)
2 Byte Wert (9.0xx)
4 Byte Wert (12.001)
Best.-Nr. 2079 00
Statuselement-
Wertebereich
e
Abbildungstext
"0" (AUS) / "1" (EIN)
Abbildungstexte Komfort, Standby, Nachtabsenkung, Frost-
/Hitzeschutz
Abbildungstexte Automatik, Komfort, Standby, Nachtabsenkung,
Frost-/Hitzeschutz
Szenenname
interne Szenen
Statuswert
%: 0...100
(formatiert)
°: 0...360
benutzerdefiniert: 0...255
Statuswert
0...255
(formatiert)
Statuswert
-128...127
(formatiert)
Statuswert
0...65535
(formatiert)
Statuswert
-32768...32767
(formatiert)
Statuswert
-671089...670761
(formatiert)
Statuswert
0...4294967295
(formatiert)
Software "501411"
Funktionsbeschreibung
Seite 142 von 237
