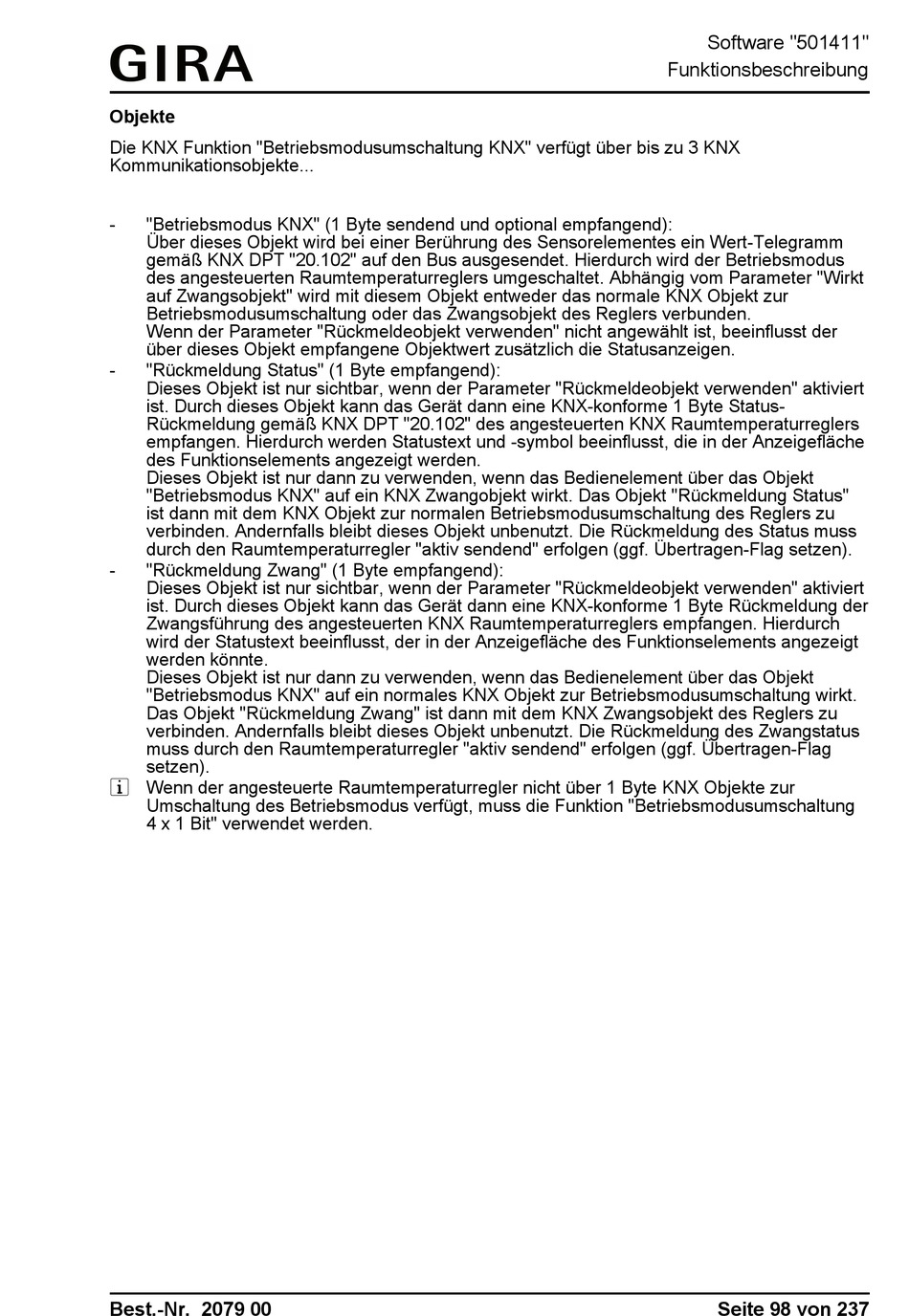

Objekte
Die KNX Funktion "Betriebsmodusumschaltung KNX" verfügt über bis zu 3 KNX
Kommunikationsobjekte...
-
"Betriebsmodus KNX" (1 Byte sendend und optional empfangend):
Über dieses Objekt wird bei einer Berührung des Sensorelementes ein Wert-Telegramm
gemäß KNX DPT "20.102" auf den Bus ausgesendet. Hierdurch wird der Betriebsmodus
des angesteuerten Raumtemperaturreglers umgeschaltet. Abhängig vom Parameter "Wirkt
auf Zwangsobjekt" wird mit diesem Objekt entweder das normale KNX Objekt zur
Betriebsmodusumschaltung oder das Zwangsobjekt des Reglers verbunden.
Wenn der Parameter "Rückmeldeobjekt verwenden" nicht angewählt ist, beeinflusst der
über dieses Objekt empfangene Objektwert zusätzlich die Statusanzeigen.
-
"Rückmeldung Status" (1 Byte empfangend):
Dieses Objekt ist nur sichtbar, wenn der Parameter "Rückmeldeobjekt verwenden" aktiviert
ist. Durch dieses Objekt kann das Gerät dann eine KNX-konforme 1 Byte Status-
Rückmeldung gemäß KNX DPT "20.102" des angesteuerten KNX Raumtemperaturreglers
empfangen. Hierdurch werden Statustext und -symbol beeinflusst, die in der Anzeigefläche
des Funktionselements angezeigt werden.
Dieses Objekt ist nur dann zu verwenden, wenn das Bedienelement über das Objekt
"Betriebsmodus KNX" auf ein KNX Zwangobjekt wirkt. Das Objekt "Rückmeldung Status"
ist dann mit dem KNX Objekt zur normalen Betriebsmodusumschaltung des Reglers zu
verbinden. Andernfalls bleibt dieses Objekt unbenutzt. Die Rückmeldung des Status muss
durch den Raumtemperaturregler "aktiv sendend" erfolgen (ggf. Übertragen-Flag setzen).
-
"Rückmeldung Zwang" (1 Byte empfangend):
Dieses Objekt ist nur sichtbar, wenn der Parameter "Rückmeldeobjekt verwenden" aktiviert
ist. Durch dieses Objekt kann das Gerät dann eine KNX-konforme 1 Byte Rückmeldung der
Zwangsführung des angesteuerten KNX Raumtemperaturreglers empfangen. Hierdurch
wird der Statustext beeinflusst, der in der Anzeigefläche des Funktionselements angezeigt
werden könnte.
Dieses Objekt ist nur dann zu verwenden, wenn das Bedienelement über das Objekt
"Betriebsmodus KNX" auf ein normales KNX Objekt zur Betriebsmodusumschaltung wirkt.
Das Objekt "Rückmeldung Zwang" ist dann mit dem KNX Zwangsobjekt des Reglers zu
verbinden. Andernfalls bleibt dieses Objekt unbenutzt. Die Rückmeldung des Zwangstatus
muss durch den Raumtemperaturregler "aktiv sendend" erfolgen (ggf. Übertragen-Flag
setzen).
i Wenn der angesteuerte Raumtemperaturregler nicht über 1 Byte KNX Objekte zur
Umschaltung des Betriebsmodus verfügt, muss die Funktion "Betriebsmodusumschaltung
4 x 1 Bit" verwendet werden.
Best.-Nr. 2079 00
Software "501411"
Funktionsbeschreibung
Seite 98 von 237
