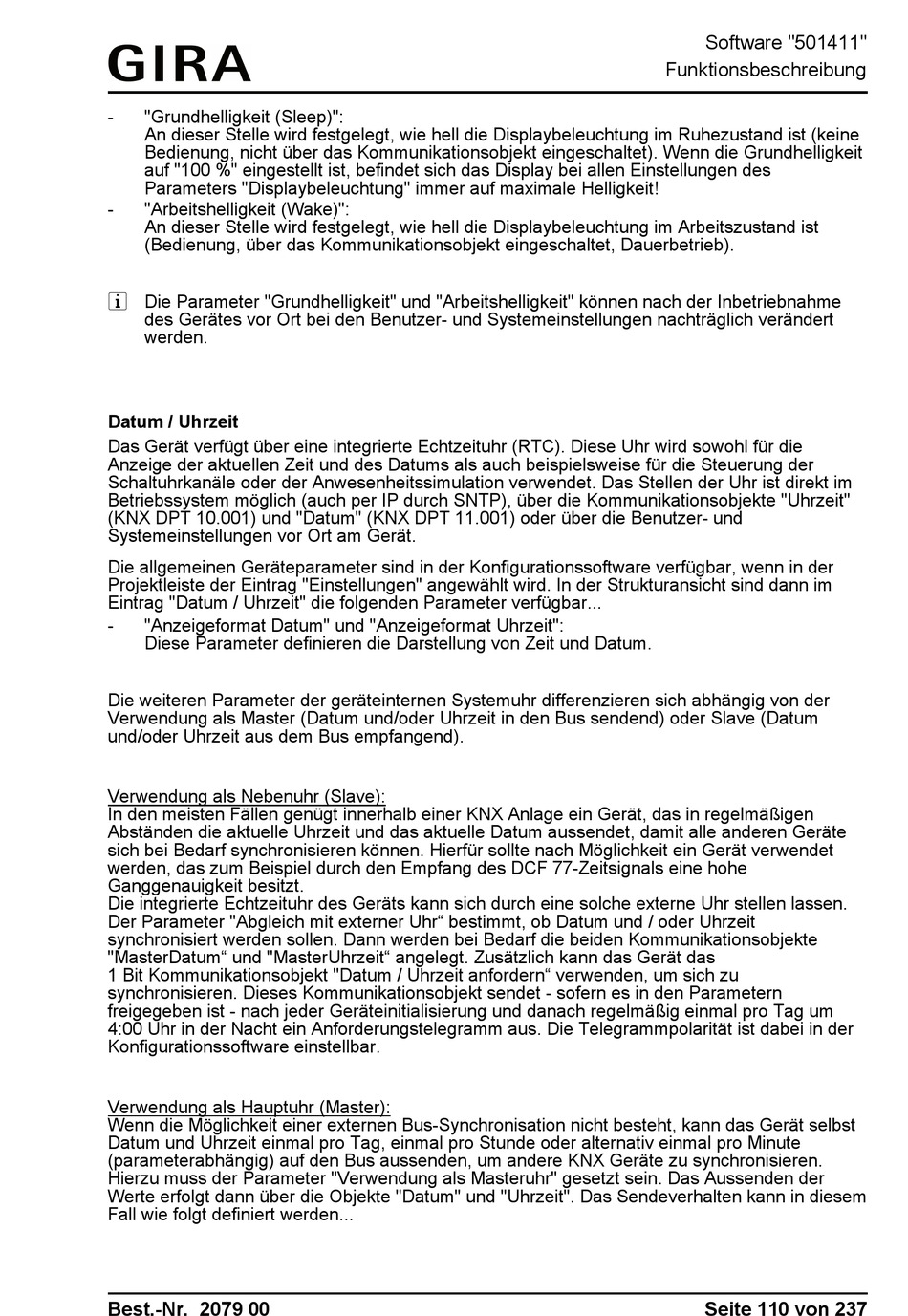

"Grundhelligkeit (Sleep)":
An dieser Stelle wird festgelegt, wie hell die Displaybeleuchtung im Ruhezustand ist (keine
Bedienung, nicht über das Kommunikationsobjekt eingeschaltet). Wenn die Grundhelligkeit
auf "100 %" eingestellt ist, befindet sich das Display bei allen Einstellungen des
Parameters "Displaybeleuchtung" immer auf maximale Helligkeit!
-
"Arbeitshelligkeit (Wake)":
An dieser Stelle wird festgelegt, wie hell die Displaybeleuchtung im Arbeitszustand ist
(Bedienung, über das Kommunikationsobjekt eingeschaltet, Dauerbetrieb).
i Die Parameter "Grundhelligkeit" und "Arbeitshelligkeit" können nach der Inbetriebnahme
des Gerätes vor Ort bei den Benutzer- und Systemeinstellungen nachträglich verändert
werden.
Datum / Uhrzeit
Das Gerät verfügt über eine integrierte Echtzeituhr (RTC). Diese Uhr wird sowohl für die
Anzeige der aktuellen Zeit und des Datums als auch beispielsweise für die Steuerung der
Schaltuhrkanäle oder der Anwesenheitssimulation verwendet. Das Stellen der Uhr ist direkt im
Betriebssystem möglich (auch per IP durch SNTP), über die Kommunikationsobjekte "Uhrzeit"
(KNX DPT 10.001) und "Datum" (KNX DPT 11.001) oder über die Benutzer- und
Systemeinstellungen vor Ort am Gerät.
Die allgemeinen Geräteparameter sind in der Konfigurationssoftware verfügbar, wenn in der
Projektleiste der Eintrag "Einstellungen" angewählt wird. In der Strukturansicht sind dann im
Eintrag "Datum / Uhrzeit" die folgenden Parameter verfügbar...
-
"Anzeigeformat Datum" und "Anzeigeformat Uhrzeit":
Diese Parameter definieren die Darstellung von Zeit und Datum.
Die weiteren Parameter der geräteinternen Systemuhr differenzieren sich abhängig von der
Verwendung als Master (Datum und/oder Uhrzeit in den Bus sendend) oder Slave (Datum
und/oder Uhrzeit aus dem Bus empfangend).
Verwendung als Nebenuhr (Slave):
In den meisten Fällen genügt innerhalb einer KNX Anlage ein Gerät, das in regelmäßigen
Abständen die aktuelle Uhrzeit und das aktuelle Datum aussendet, damit alle anderen Geräte
sich bei Bedarf synchronisieren können. Hierfür sollte nach Möglichkeit ein Gerät verwendet
werden, das zum Beispiel durch den Empfang des DCF 77-Zeitsignals eine hohe
Ganggenauigkeit besitzt.
Die integrierte Echtzeituhr des Geräts kann sich durch eine solche externe Uhr stellen lassen.
Der Parameter "Abgleich mit externer Uhr" bestimmt, ob Datum und / oder Uhrzeit
synchronisiert werden sollen. Dann werden bei Bedarf die beiden Kommunikationsobjekte
"MasterDatum" und "MasterUhrzeit" angelegt. Zusätzlich kann das Gerät das
1 Bit Kommunikationsobjekt "Datum / Uhrzeit anfordern" verwenden, um sich zu
synchronisieren. Dieses Kommunikationsobjekt sendet - sofern es in den Parametern
freigegeben ist - nach jeder Geräteinitialisierung und danach regelmäßig einmal pro Tag um
4:00 Uhr in der Nacht ein Anforderungstelegramm aus. Die Telegrammpolarität ist dabei in der
Konfigurationssoftware einstellbar.
Verwendung als Hauptuhr (Master):
Wenn die Möglichkeit einer externen Bus-Synchronisation nicht besteht, kann das Gerät selbst
Datum und Uhrzeit einmal pro Tag, einmal pro Stunde oder alternativ einmal pro Minute
(parameterabhängig) auf den Bus aussenden, um andere KNX Geräte zu synchronisieren.
Hierzu muss der Parameter "Verwendung als Masteruhr" gesetzt sein. Das Aussenden der
Werte erfolgt dann über die Objekte "Datum" und "Uhrzeit". Das Sendeverhalten kann in diesem
Fall wie folgt definiert werden...
Best.-Nr. 2079 00
Software "501411"
Funktionsbeschreibung
Seite 110 von 237
